L型扭矩铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

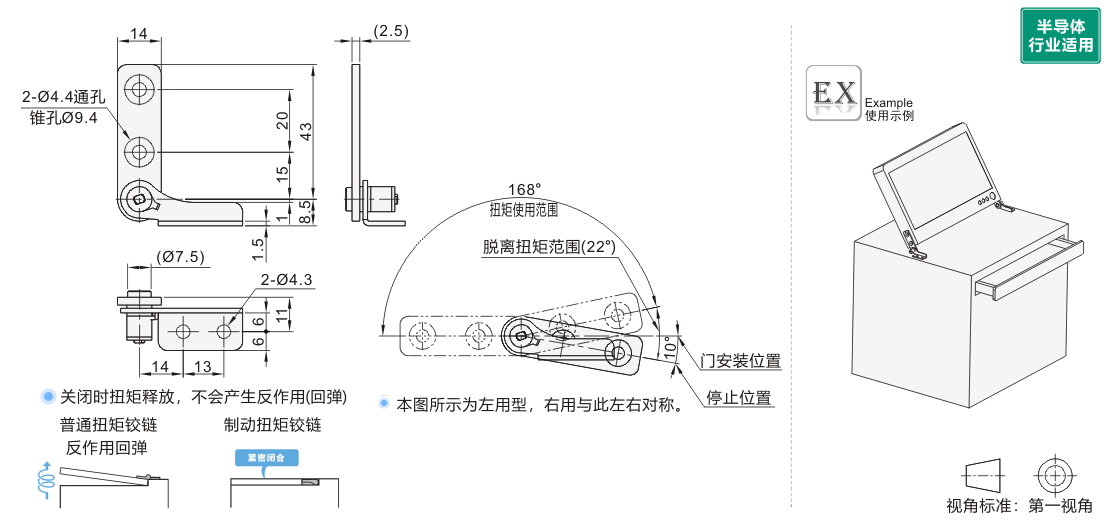

代码	本体形状	安装孔型	调整角度	材质	表面处理	类型
JT-QAOOX	L字型	圆孔+锥孔型	任意角度定位型	SUS304	滚磨抛光	任意停

特点：
● 关闭时扭矩释放，不会产生反作用（回弹）。
● 在可动范围内往复扭矩脱离扭矩恒定
● 脱离扭矩是指：从回拉状态脱离后至通常的“扭矩使用范围”前的最大扭矩。
用途：
● 用于半导体设备，医疗设备，分析仪器，工厂自动化设备等。

选型参数

选型表

型号		安装方向	扭矩 ( N·m)	脱离扭矩※ ( N·m)	参考重量 (kg/pcs)
代码	规格	安装方向	扭矩 ( N·m)	脱离扭矩※ ( N·m)	参考重量 (kg/pcs)
JT-QAOOX	04	L（左用） R（右用）	0.4±20%	0.7±20%	0.02
JT-QAOOX	08	L（左用） R（右用）	0.8±20%	1.5±20%	0.02

※ 从拉回状态脱离后至通常的“扭矩使用范围”前的最大扭矩。扭矩值为单个铰链时的扭矩，请将扭矩值相同的铰链左右配套使用。
在可动范围内往复扭矩，脱离扭矩恒定。脱离扭矩是指：从拉回状态后至通常的“扭矩使用范围”前的最大扭矩。
安装时，应确保各较链的轴心水平且相互之间无偏差。
