ECE21闭环型同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 主体	材质 / 芯线	颜色	使用温度	类型	类型
ECE21	2.0	氯丁橡胶	玻璃纤维线	黑色	-30~90°C	S2M	标准型
ECE21	3.0	氯丁橡胶	玻璃纤维线	黑色	-30~90°C	S3M	标准型
ECE21	5.0	氯丁橡胶	玻璃纤维线	黑色	-30~90°C	S5M	标准型
ECE21	8.0	氯丁橡胶	玻璃纤维线	黑色	-30~90°C	S8M	标准型

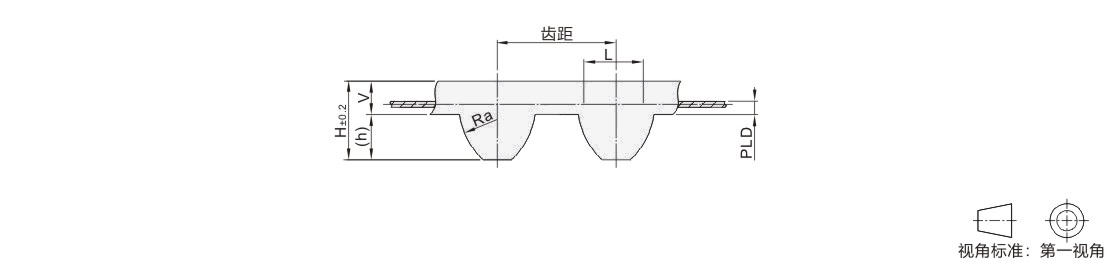

代码	齿形	齿距	L	h	H	V	Ra	PLD	单位带重(kg/10mm×1m)
ECE21	S2M	2	1.3	0.76	1.31	0.55	1.3	0.254	0.013
	S3M	3	1.95	1.14	2.1	0.96	1.95	0.381	0.019
	S5M	5	3.25	1.91	3.61	1.7	3.25	0.480	0.034
	S8M	8	5.2	3.05	5	1.95	5.2	0.686	0.052

皮带宽度公差

皮带宽度(mm)	公差
3~30	±0.5
31~50	±0.8
51~100	±1.0

为减少橡胶片飞散，橡胶同步带部分齿形齿面布为茶棕色，对强度及使用性能无影响；
橡胶同步带芯线采用螺旋缠绕的方式排布，分切后会看到芯线层，不影响使用；
表格中所有代码的皮带周长为芯线长度；
重量为理论值，与实物可能存在差异，仅供参考。
