U型包胶滚轮条

图片仅供参考

U型包胶滚轮条

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	滚轮宽度	轮距 P	材质 / 滚轮/轴承/螺钉/螺帽	材质 / 框架	材质 / 滚轮	表面处理 / 滚轮/轴承/螺钉/螺帽	表面处理 / 框架	类型
JT-ELEQD	9	40	碳钢	SUS201	聚氨酯	镀锌	—	车削轮型
JT-ELEQU	15	40	碳钢	SUS201	EPDM	镀锌	—	车削轮型
JT-ELEQQ	25	40	碳钢	SUS201	EPDM	镀锌	—	车削轮型

选型参数

选型表

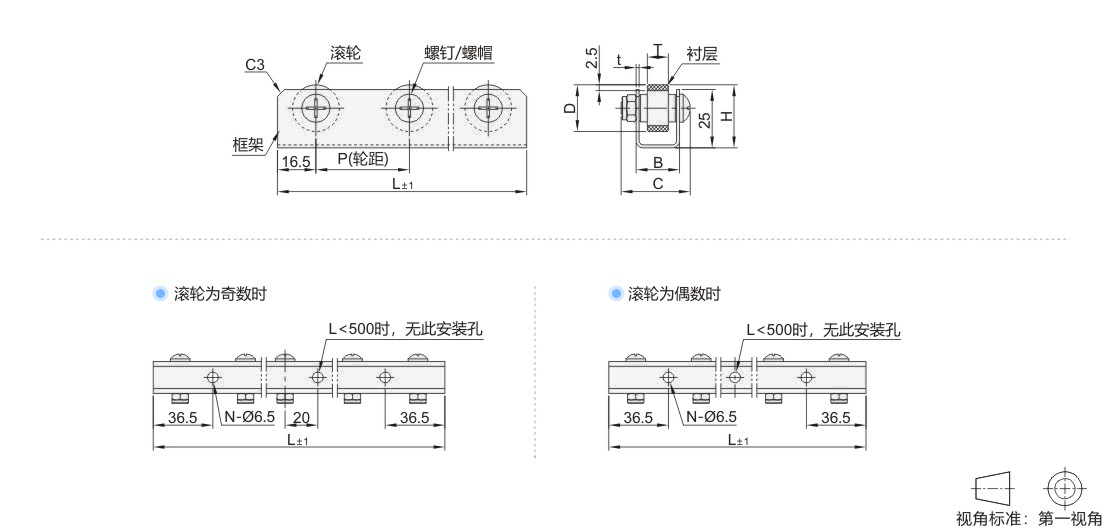

型号		L	安装孔数 N	H	D	B	C	T	t	耐负载 (单个滚轮)
代码	轮数量	L	安装孔数 N	H	D	B	C	T	t	耐负载 (单个滚轮)
(滚轮宽度：9) JT-ELEQD	3	113	2	32	Ø30	18.6	29.6	9	1.3	25kgf (245N)
	4	153
	5	193
	6	233
	7	273
	8	313
	9	353
	10	393
	11	433
	12	473
	13	513	3
	14	553
	15	593
	16	633
	17	673
	18	713
	19	753
	20	793
	21	833
	22	873
	23	913
	24	953
	25	993
	26	1033
	27	1073
	28	1113
	29	1153
	30	1193
	31	1233
	32	1273
	33	1313
(滚轮宽度：15) JT-ELEQU	3	113	2	29.5	Ø25	19.6	30.2	15	1.3	30kgf (294N)
	4	153
	5	193
	6	233
	7	273
	8	313
	9	353
	10	393
	11	433
	12	473
	13	513	3
	14	553
	15	593
	16	633
	17	673
	18	713
	19	753
	20	793
	21	833
	22	873
	23	913
	24	953
	25	993
	26	1033
	27	1073
	28	1113
	29	1153
	30	1193
	31	1233
	32	1273
	33	1313
(滚轮宽度：25) JT-ELEQQ	3	113	2	29.5	Ø25	29.6	40.2	25	1.3	40kgf (392N)
	4	153
	5	193
	6	233
	7	273
	8	313
	9	353
	10	393
	11	433
	12	473
	13	513	3
	14	553
	15	593
	16	633
	17	673
	18	713
	19	753
	20	793
	21	833
	22	873
	23	913
	24	953
	25	993
	26	1033
	27	1073
	28	1113
	29	1153
	30	1193
	31	1233
	32	1273
	33	1313
