方形双头螺纹支柱
图片仅供参考
收藏 分享

方形双头螺纹支柱

产品属性： 性价比 标准型 种类 支柱 结构类型 单件 轴身加工 轴身不加工 支柱形状 方形支柱 单件/组件 单件 轴径规格 标准轴径
产品型号： 请点击左侧选项进行选型
代码代码分类材质表面处理
JT-PBZSD●一端外螺纹一端内螺纹 / L尺寸指定型SS400—
JT-PBZDD●一端外螺纹一端内螺纹 / L尺寸螺纹指定型SS400—
JT-PBZSU●一端外螺纹一端内螺纹 / L尺寸指定型SS400发黑
JT-PBZDU●一端外螺纹一端内螺纹 / L尺寸螺纹指定型SS400发黑
JT-PBZSQ●一端外螺纹一端内螺纹 / L尺寸指定型SS400无电解镀镍
JT-PBZDQ●一端外螺纹一端内螺纹 / L尺寸螺纹指定型SS400无电解镀镍
JT-PBZSX一端外螺纹一端内螺纹 / L尺寸指定型SUS304—
JT-PBZDX一端外螺纹一端内螺纹 / L尺寸螺纹指定型SUS304—
L公差
10~300±0.2
301~420±0.3

Q235材质的产品出货时带有防锈油。

代码右侧带●符合ROHS标准。

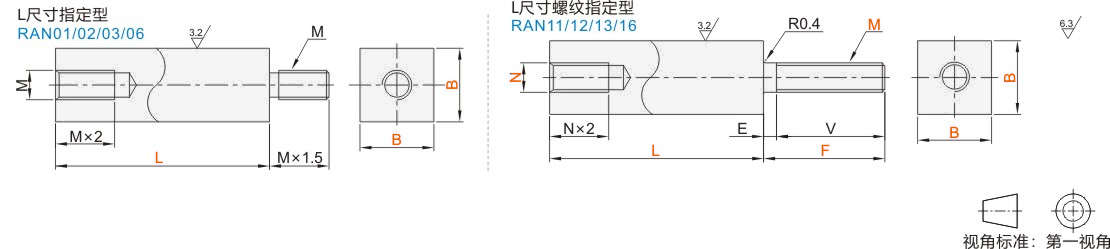

选型参数

L尺寸指定型

型号最小单位1M
代码BL

JT-PBZSD
JT-PBZSU
JT-PBZSQ

JT-PBZSX

815~160M4
1015~310M5
1225~420M6
1530~420M8
2040~420M10
2550~420M12
3060~420M16

L尺寸螺纹指定型

型号最小单位1MNV
代码BLF
JT-PBZDD
JT-PBZDU
JT-PBZDQ
JT-PBZDX		8 10~1608~25 4 5 3 4 5 V=F-E
Vmax=M×5
10 15~3108~304 5 6 4 5 6
12 25~42010~40 5 6 8 4 5 6 8
15 30~42012~40 6 8 10 4 5 6 8
20 40~42015~60 10 12 5 6 8 10 12
25 50~42020~80 10 12 16 6 8 10 12 16
30 60~42025~80 12 16 20 8 10 12 16

 不完整螺纹部的最小值

MEmin
4 2
5 3
6 4
8 4
10 5
12 6
16 7
20 9

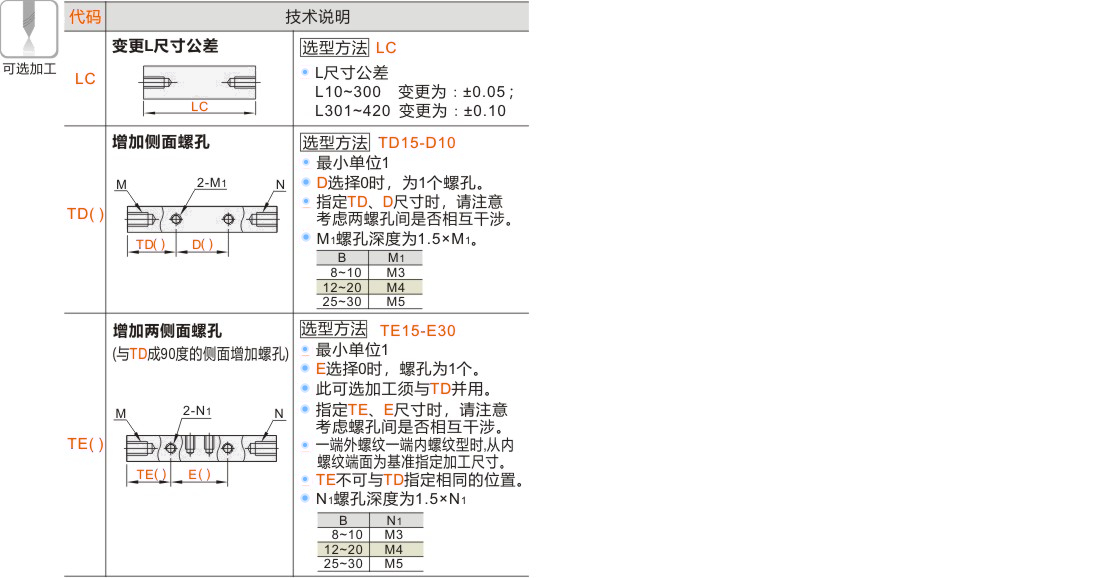

可选加工参数
产品名称
暂未上传文档资料
