刹车类型

选型参数

D *

轮部代号 *

重型平底活动脚轮

图片仅供参考

重型平底活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轴承 / 回转部	轴承 / 轮部	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 硬度
JT-VMFMUS	平底活动型	Q235A	镀锌	—	无	双滚珠	PG	聚丙烯	米黄白	63D
JT-VMFMUS	平底活动型	Q235A	镀锌	—	无	双滚珠	AQ	塑芯聚氨酯	枣红色	93A
JT-VMFMUQ	平底活动型	Q235A	镀锌	五金双刹	无	双滚珠	PG	聚丙烯	米黄白	63D
JT-VMFMUQ	平底活动型	Q235A	镀锌	五金双刹	无	双滚珠	AQ	塑芯聚氨酯	枣红色	93A
JT-VMFMUF	平底活动型	Q235A	镀锌	五金边刹	无	双滚珠	PG	聚丙烯	米黄白	63D
JT-VMFMUF	平底活动型	Q235A	镀锌	五金边刹	无	双滚珠	AQ	塑芯聚氨酯	枣红色	93A

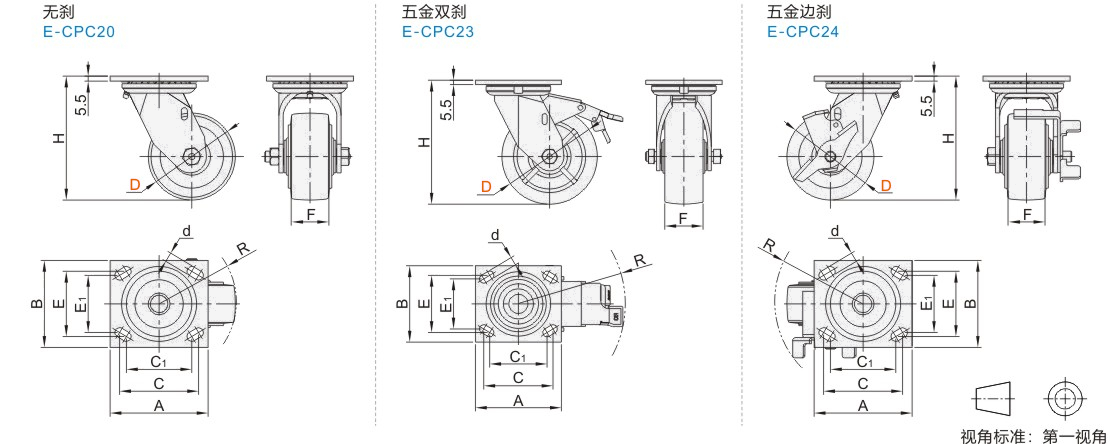

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

型号		轮部代号	H	F	A	B	C	C1	E	E1	d	R			容许载荷(kg)		参考重量(kg)
代码	D	轮部代号	H	F	A	B	C	C1	E	E1	d	JT-VMFMUS	JT-VMFMUQ	JT-VMFMUF	PG	AQ	JT-VMFMUS	JT-VMFMUQ	JT-VMFMUF
无刹 JT-VMFMUS 五金双刹 JT-VMFMUQ 五金边刹 JT-VMFMUF	100	PG AQ	142	45	114	102	92	76	76	67	11.1	84	140	116	220	260	1.78	1.98	1.98
	125		165									107	144	119	290	330	1.89	2.29	2.11
	150		190									114	160	128	310	400	2.10	2.57	2.32
	200		239									159	162	162	400	445	2.47	3.27	2.71
