63系列三节全伸展重载滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

特点：
行程超过滑轨本身长度，为全长伸展滑轨；
材料淬火后具有较高的接触疲劳性能，结构紧凑，承载高；
滚道经过淬火/研磨处理，耐磨性极高；
单向滑动；
运行顺畅，噪音低。
承载与重量仅供参考。
按根销售。

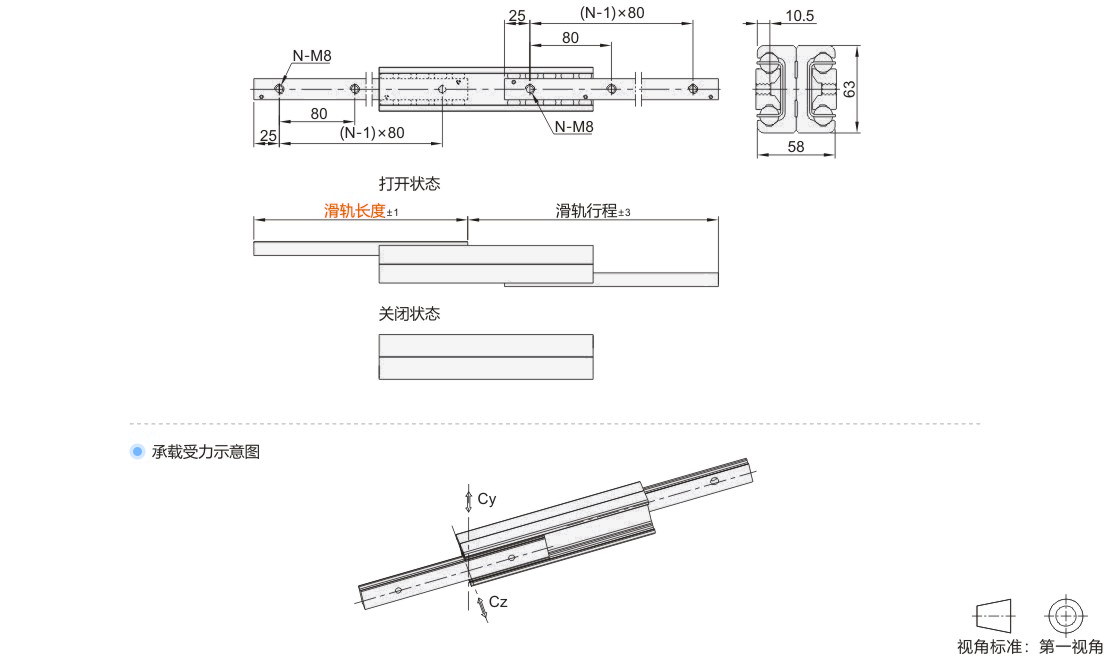

选型参数

选型表

型号		滑轨行程	N (安装孔数量)	承载力		参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	N (安装孔数量)	Cy(N)	Cz(N)	参考重量 (kg/pcs)
JT-HNXLL JT-HNXLM JT-HNXLG	610	666	8	4090	2863	12.6
	690	746	9	4859	3062	14.2
	770	826	10	5635	2784	15.9
	850	906	11	6415	2553	17.5
	930	986	12	7198	2357	19.2
	1010	1066	13	6885	2189	20.8
	1090	1146	14	6427	2043	22.5
	1170	1226	15	6026	1916	24.1
	1250	1306	16	5672	1803	25.8
	1330	1386	17	5357	1703	27.4
	1410	1466	18	5076	1614	29
	1490	1546	19	4822	1533	30.7
