微调组件内六角滚花旋钮型

图片仅供参考

微调组件内六角滚花旋钮型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	类型
JT-YXNLO	粗牙	S45C	发黑	内六角滚花旋钮型
JT-YXNLX	粗牙	S45C	镀镍	内六角滚花旋钮型
JT-YXNLL	粗牙	SUS304	—	内六角滚花旋钮型
JT-YXNLM	细牙	S45C	发黑	内六角滚花旋钮型
JT-YXNLG	细牙	S45C	镀镍	内六角滚花旋钮型

选型参数

选型表

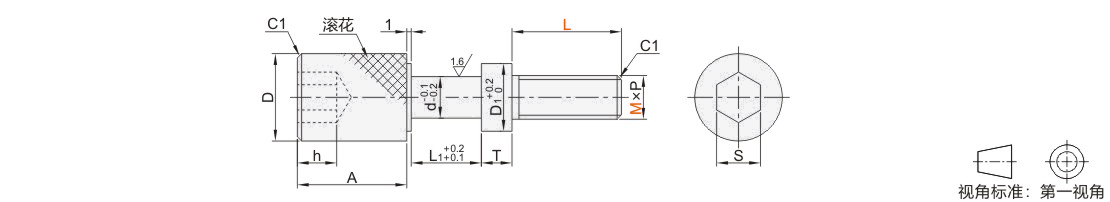

型号		L 最小单位5	M×P		d		L1		T		D1		A			D	S		h
代码	M	L 最小单位5	粗牙	细牙	d		L1		T		D1		A			D	S		h
粗牙 JT-YXNLO JT-YXNLX JT-YXNLL 细牙 JT-YXNLM JT-YXNLG	3	10~45	3×0.5	3×0.35	2.5		7		3		4.5		7			10	5		4
	4	10~60	4×0.7	4×0.5	3.5		7		3		5.5		7			10	5		4
	5	10~70	5×0.8	5×0.5	4.5		9		4.6		7.5		15			15	8		7
	6	15~80	6×1.0	6×0.75	5.5		9		4.6		8.5
	8	20~80	8×1.25	8×0.75	7.5		12		6		11.5
	10	25~80	10×1.5	10×1.0	9.5		16		7		15.5		25			20	10		9
	12		12×1.75	12×1.0	11.5		19		7		17.5					20
	16		16×2.0	16×1.5	15.5		19		8		21.5					24
