规格 *

内螺纹固定环

图片仅供参考

内螺纹固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	附件	类型
JT-AXLSD	粗牙	S45C	发黑	2个紧定螺钉,2个螺钉套件	内螺纹型 ● 紧定螺钉锁紧型
JT-AXLSU	粗牙	S45C	喷细砂无电解镀镍	2个紧定螺钉(不锈钢),2个螺钉套件	内螺纹型 ● 紧定螺钉锁紧型
JT-AXLSX	粗牙	SUS304	—	2个紧定螺钉(不锈钢),2个螺钉套件	内螺纹型 ● 紧定螺钉锁紧型
JT-AXLOD	细牙	S45C	发黑	2个紧定螺钉,2个螺钉套件	内螺纹型 ● 紧定螺钉锁紧型
JT-AXLOU	细牙	S45C	喷细砂无电解镀镍	2个紧定螺钉(不锈钢),2个螺钉套件	内螺纹型 ● 紧定螺钉锁紧型
JT-AXLOX	细牙	SUS304	—	2个紧定螺钉(不锈钢),2个螺钉套件	内螺纹型 ● 紧定螺钉锁紧型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。

选型参数

选型表

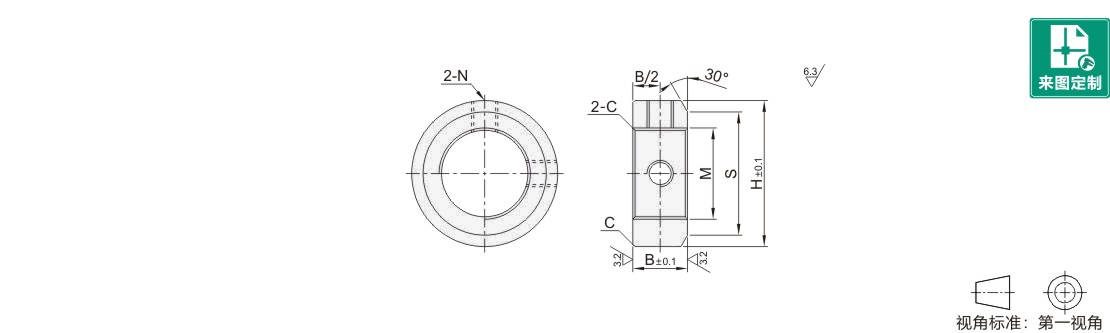

型号		B		M×P		H	S	C	紧定螺钉 N×长度
代码	规格	粗牙	细牙	粗牙螺纹	细牙螺纹	H	S	C	紧定螺钉 N×长度
粗牙 JT-AXLSD JT-AXLSU JT-AXLSX 细牙 JT-AXLOD JT-AXLOU JT-AXLOX	(3)	—	6	—	M3×0.35	7	4.5	0.2	M3×3
	4	6		M4×0.7	M4×0.5	8	5.5		M3×3
	5	6		M5×0.8	M5×0.5	11	10		M4×3
	6	10		M6×1.0	M6×0.75	12	11
	8		8	M8×1.25	M8×0.75	14	12
	10			M10×1.5	M10×0.75	16	13
	(10A)	—		—	M10×1.0	16	13
	12	10	10	M12×1.75	M12×1.0	20	15	0.5	M5×4
	(15)	—		—	M15×1.0	24	20		M5×4
	16	12		M16×2.0	M16×1.0	26	22		M6×5
	20	12		M20×2.5	M20×1.0	32	27
	(25)	—	12	—	M25×1.5	38	31
	30	15	15	M30×3.5	M30×1.5	46	38	1	M8×6

( )内规格不适用于粗牙螺纹。
