半螺纹六角头螺栓

图片仅供参考

半螺纹六角头螺栓

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	强度等级	材质	表面处理	适用标准	类型
JT-YBQUS	粗牙	12.9	ML40Cr	发黑	GB/T 5782-2000	半牙
JT-YBQUD	粗牙	A2-70	SUS304	—	GB/T 5782-2000	半牙

选型参数

选型表

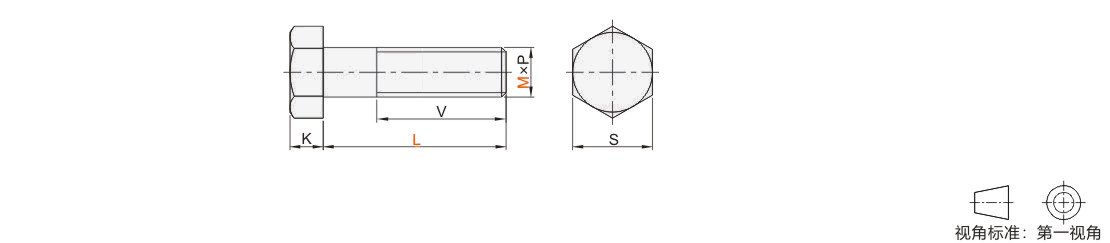

型号		L	V	P 螺距	S		K
代码	M	L	V	P 螺距	max	min	max	min
JT-YBQUS	6	35 40 45 50 55 60 65 70 75 80 90 100	18	1	10	9.78	4.15	3.85
	8	45 50 55 60 65 70 75 80 90 100 110 120	22	1.25	13	12.73	5.45	5.15
	10	50 55 60 65 70 75 80 90 100 110 120	26	1.5	16	15.73	6.58	6.22
	12	55 60 65 70 75 80 90 100 110 120	30	1.75	18	17.73	7.68	7.32
	14	65 70 75 80 90 100 110 120 130	34	2	21	20.67	8.98	8.62
	16	55 60 65 70 75 80 90 100 110 120 130	38	2	24	23.67	10.18	9.82
JT-YBQUD	6	35 40 45 50 55 60 65 70 75	18	1	10	9.78	4.15	3.85
	8	35 40 45 50 55 60 65 70 75 80 90 100	22	1.25	13	12.73	5.45	5.15
	10	40 45 50 55 60 65 70 75 80 90 100	26	1.5	16	15.73	6.58	6.22
	12	40 45 50 55 60 65 70 75 80 90 100	30	1.75	18	17.73	7.68	7.32
	14	60 65 70 75 80 90 100	34	2	22	21.67	8.98	8.62
	16	55 60 65 70 75 80 90 100	38	2	24	23.67	10.18	9.82
