代码参数

导程

轴径

选型参数

丝杠轴径 *

导程 *

L *

200~1000/1

滚珠花键丝杠组件重叠型 C5精度

图片仅供参考

滚珠花键丝杠组件重叠型 C5精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	丝杠轴径	精度等级	材质 / 丝杠	材质 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMOUD	标准型	16	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-VIMOUD	经济型	16	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-IMOUU	标准型	20	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-VIMOUU	经济型	20	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-IMOUQ	标准型	25	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-VIMOUQ	经济型	25	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-IMOUF	标准型	32	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型
JT-VIMOUF	经济型	32	C5	GCr15	GCr15	58~62HRC	58~62HRC	重叠型

重叠型：通过将滚珠丝杠和滚珠花键设置在相同的部位，可实现小型化和长行程。

选型参数

选型表

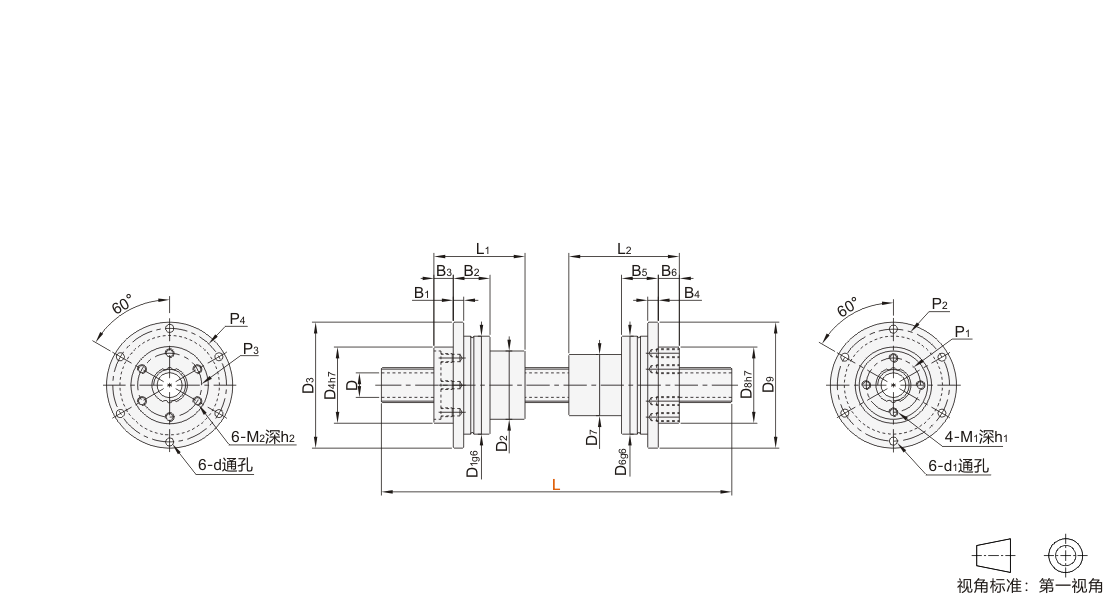

型号			L 最小单位1	滚珠丝杠尺寸													滚珠丝杠额定载荷(kgf)		支撑轴承额定载荷(kgf)
代码	丝杠轴径	导程	L 最小单位1	D	D1	D2	D3	D4	B1	B2	B3	L1	P1	P2	d1	M1深h1	C(动)	Co(静)	C(动)	Co(静)
JT-IMOUD JT-VIMOUD	16	16	200～500	11	48	32	64	36	6	21	10	45	25	56	4.5	M4深8	591	1275	730	1484
JT-IMOUU JT-VIMOUU	20	20	200～600	14	56	39	72	43.5	6	21	11	52	31	64	4.5	M5深12	764	1758	788	1811
JT-IMOUQ JT-VIMOUQ	25	25	200～800	18	66	47	86	52	7	25	13	64	38	75	5.5	M6深12	1142	2747	1094	2607
JT-IMOUF JT-VIMOUF	32	32	200～1000	23	78	58	103	63	8	25	14	78	48	89	6.6	M6深12	1664	4345	1191	3233

丝杠轴径	滚珠花键尺寸												滚珠花键额定载荷 ( kgf)		支撑轴承额定载荷 ( kgf)
丝杠轴径	D6	D7	D8	D9	P4	P3	B4	B5	B6	L2	d	M2深h2	C(动)	Co(静)	C(动)	Co(静)
16	48	31	36	64	56	30	6	21	10	50	4.5	M4深5	545	849	730	1484
20	56	35	43.5	72	64	36	6	21	12	63	4.5	M5深6	736	1124	788	1811
25	66	42	52	86	75	44	7	25	13	71	5.5	M5深6	1003	1593	1094	2607
32	78	52	63	103	89	54	8	25	17	80	6.6	M6深8	1324	2251	1191	3233

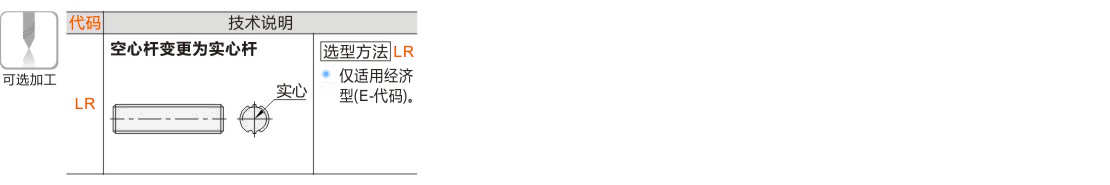

可选加工参数

产品名称

暂未上传文档资料
