C型轴用挡圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	适用标准	类型
JT-RLBNMD	SUS304	30~40HRC	JIS B 2804-2001	C型

选型参数

选型表

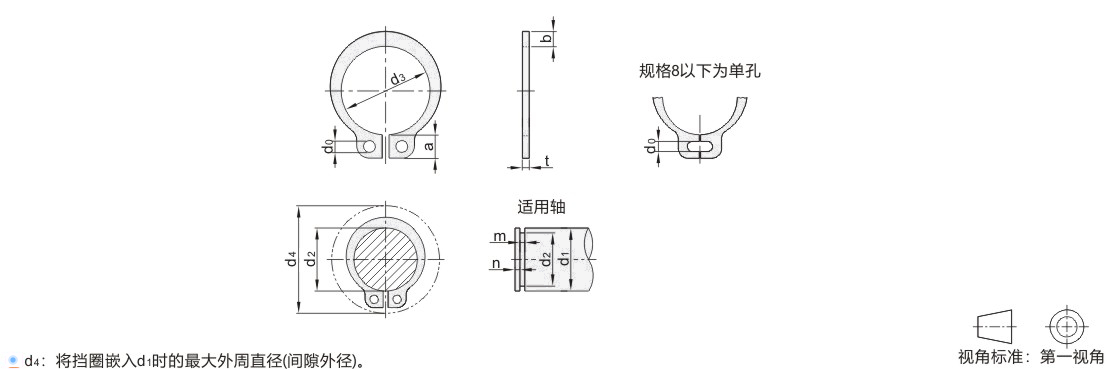

型号		挡圈							参考	适用轴(参考)
代码	规格	d3		t		b(约)	a(约)	d0(min)	d4	d1	d2		m		n(min)
JT-RLBNMD	5	4.7	+0.04 -0.15	0.6	±0.04	1.1	2.4	0.8	10.5	5	4.8	0 -0.04	0.7	+0.1 0	0.3
	6	5.6	+0.06 -0.20	0.7		1.3	2.8	1	12	6	5.7	0 -0.04	0.8		0.5
	7	6.5		0.8		1.4	3		14	7	6.7	0 -0.06	0.9		0.5
	8	7.4		0.8		1.6	3		15	8	7.6		0.9		0.6
	9	8.4		1	±0.05	1.8	3.2		16	9	8.6		1.15	+0.14 0	0.6
	10	9.3	±0.15			1.8	3	1.2	17	10	9.6	0 -0.09			1.5
	11	10.2	±0.15			2	3.1	1.2	18	11	10.5	0 -0.11
	12	11.1	±0.18			2.1	3.2	1.5	19	12	11.5
	13	12				2.1	3.3	1.5	20	13	12.4
	14	12.9				2.2	3.4	1.7	22	14	13.4
	15	13.8					3.5		23	15	14.3
	16	14.7					3.6		24	16	15.2
	17	15.7					3.7		25	17	16.2
	18	16.5		1.2	±0.06	2.6	3.8		26	18	17		1.35
	19	17.5				2.7	3.8	2	27	19	18
	20	18.5	±0.2				3.9		28	20	19	0 -0.21
	21	19.5					4		30	21	20
	22	20.5					4.1		31	22	21
	24	22.2				2.9	4.2		33	24	22.9				1.7
	25	23.2				3.1	4.3		34	25	23.9
	26	24.2					4.4		35	26	24.9
	28	25.9		(1.6)			4.6		38	28	26.6		(1.75)		2.1
	29	26.9				3.5	4.7		39	29	27.6
	30	27.9					4.8		40	30	28.6
	32	29.6					5	2.5	43	32	30.3	0 -0.25			2.6
	34	31.5	±0.25			4	5.3		45	34	32.3				2.6
	35	32.2					5.4		46	35	33				3
	36	33.2		1.8	±0.JT-VMPSLCSFZMPNZFZ		5.4		47	36	34		1.95
	38	35.2				4.5	5.6		50	38	36
	40	37	±0.4				5.8		53	40	38
	42	38.5					6.2		55	42	39.5				3.8
	45	41.5				4.8	6.3		58	45	42.5
	47	43.4					6.6		61	47	44.5
	48	44.5					6.5		62	48	45.5
	50	45.8		2		5	6.7		64	50	47		2.2		4.5
	52	47.8					6.8		66	52	49
	55	50.8	±0.45		±0.JT-VMPSLCSFZMPNZFZ		7		70	55	52	0 -0.3
	56	51.8					7		71	56	53
	58	53.8				5.5	7.1		73	58	55
	60	55.8				5.5	7.2		75	60	57
	65	60.8		2.5	±0.08	6.4	7.4		81	65	62		2.7
	68	63.5					7.8		84	68	65
	70	65.5					7.8		86	70	67
	80	74.5				7.4	8.2		97	80	76.5				5.3

()厚度(t)=1.6mm，暂且可以把它作为1.5mm，此时m=1.65。
