内六角圆柱头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	强度等级	类型
JT-YBMUD	粗牙	SUS304	A2-70	标准型 ● 全牙/半牙
JT-YBMSO	粗牙	SUS304	A2-70	标准型 ● 全牙
JT-YBMSG	细牙	SUS304	A2-70	标准型 ● 全牙

适用标准：DIN 912-1983、GB/T 70.1-2000

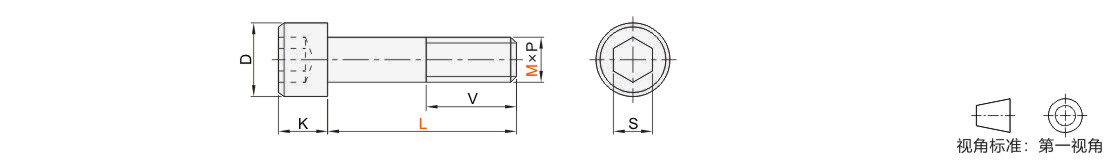

选型参数

选型表

型号		L	V	P	D		K		S
代码	M	L	V	螺距	max	min	max	min	max	min
JT-YBMUD	1.6	3 4 5 6 8 10 12 14 16	全牙	0.35	3.14	2.86	1.6	1.46	1.56	1.52
	2	3 4 5 6 8 10 12 14 16 18 20 22 25 30 35 40		0.4	3.98	3.62	2	1.86	1.56	1.52
	2.5	3 4 5 6 8 10 12 14 16 18 20 22 25 30		0.45	4.68	4.32	2.5	2.36	2.06	2.02
	3	5 6 8 10 12 14 16 18 20 22 25 30 35 40		0.5	5.68	5.32	3	2.86	2.58	2.52
	4	5 6 8 10 12 14 16 18 20 22 25		0.7	7.22	6.78	4	3.82	3.08	3.02
	4	30 35 40 45 50 55 60	20	0.7	7.22	6.78	4	3.82	3.08	3.02
	5	6 8 10 12 14 16 18 20 22 25	全牙	0.8	8.72	8.28	5	4.82	4.095	4.02
	5	30 35 40 45 50 55 60 65 70	22	0.8	8.72	8.28	5	4.82	4.095	4.02
	6	8 10 12 14 16 18 20 22 25 30	全牙	1	10.22	9.78	6	5.7	5.14	5.02
	6	35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130	24	1	10.22	9.78	6	5.7	5.14	5.02
	8	10 12 14 16 18 20 22 25 30 35	全牙	1.25	13.27	12.73	8	7.64	6.14	6.02
	8	40 45 50 55 60 65 70 75 80 90 95 100 110 120 130 140 150	28	1.25	13.27	12.73	8	7.64	6.14	6.02
	10	12 16 18 20 25 30 35	全牙	1.5	16.27	15.73	10	9.64	8.175	8.025
	10	45 50 55 60 65 70 75 80 85 90 100 110 120 130 140 150	32	1.5	16.27	15.73	10	9.64	8.175	8.025
	12	20 25 30 35 40 45 50	全牙	1.75	18.27	17.73	12	11.57	10.175	10.025
	12	55 60 65 70 75 80 85 90 100 110 120 130 140 150	36	1.75	18.27	17.73	12	11.57	10.175	10.025
	14	25 30 35 40 45 50 55	全牙	2	21.33	20.67	14	13.57	12.212	12.032
	14	60 70 80 90 100	40	2	21.33	20.67	14	13.57	12.212	12.032
	16	25 30 35 40 45 50 55 60	全牙	2	24.33	23.67	16	15.57	14.212	14.032
	16	65 70 75 80 90 100 110 120 130 140 150	44	2	24.33	23.67	16	15.57	14.212	14.032
	20	30 35 40 45 50 55 60 65 70 75	全牙	2.5	30.33	29.67	20	19.48	17.23	17.05
	20	80 90 100 110 120 130 140 150	52	2.5	30.33	29.67	20	19.48	17.23	17.05
JT-YBMSO	3	30 35 40 45 50 55 60 65	全牙	0.5	5.68	5.32	3	2.86	2.58	2.52
	4	30 35 40 45 50 55 60 65 70 75 80 100 110 120		0.7	7.22	6.78	4	3.82	3.08	3.02
	5	30 35 40 45 50 55 60 65 70 75 80 85 90		0.8	8.72	8.28	5	4.82	4.095	4.02
	6	30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130 140 150		1	10.22	9.78	6	5.7	5.14	5.02
	8	20 25 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 140 150 160		1.25	13.27	12.73	8	7.64	6.14	6.02
	10	45 50 55 60 65 70 75 80 85 90 100 110 120 130 140 150		1.5	16.27	15.73	10	9.64	8.175	8.025
	12	55 60 65 70 75 80 85 90 100 110 120 130 140 150		1.75	18.27	17.73	12	11.57	10.175	10.025
	16	65 70 75 80 90 100 110 120 130 140 150		2	24.33	23.67	16	15.57	14.212	14.032
	20	80 90 100 110 120 130 140 150		2.5	30.33	29.67	20	19.48	17.23	17.05
JT-YBMSG	6	10 12 16 20 25 30 35 40 45 50	全牙	0.75	10.22	9.78	6	5.7	5.14	5.02
	8	16 20 25 30 35 40 45 50 60 70 80 90 100		1	13.27	12.73	8	7.64	6.14	6.02
	10	20 25 30 35 40 45 50 60 70 80 90 100		1	16.27	15.73	10	9.64	8.175	8.025
	12	20 25 30 35 40 45 50 60 70 80 90 100		1.5	18.27	17.73	12	11.57	10.175	10.025
