还有0项未选择重置

选择代码

代码参数

导入表面形状

材质

硬度

选型参数

前端形状 *

安装部直径D(mm) *

定位部直径P(mm) *

3~35/0.1

定位部直径B(mm) *

5~50/1

支撑部厚度尺寸T(mm) *

5~20/0.1

支撑部外径H(mm) *

9~40/1

导入部倒角角度°A *

导入部锥角长度E(mm) *

1~15/1

图片仅供参考

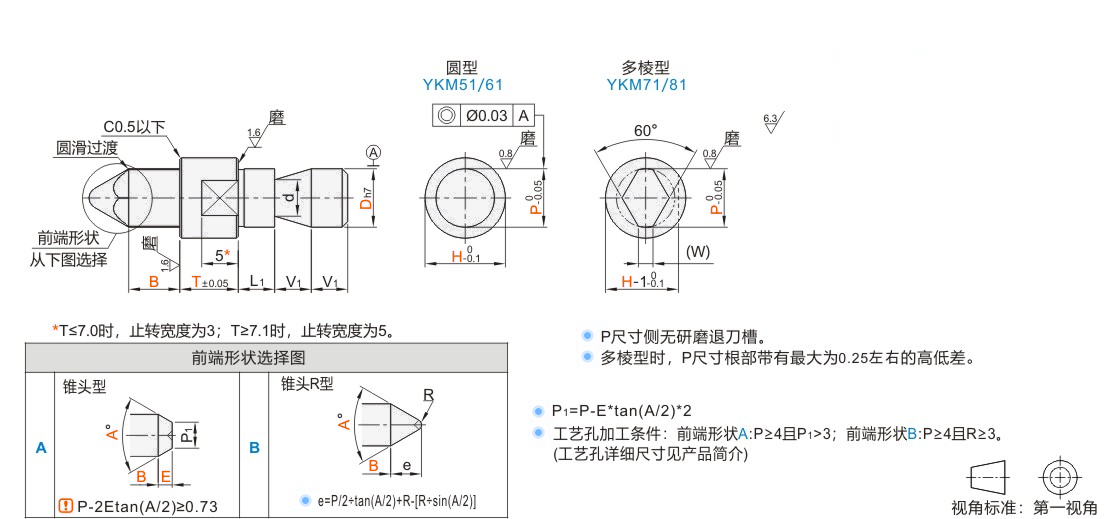

支承销带肩型止动螺丝型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

选型参数

选型表

型号				P	B	T	H	A 选择	E	V	L1	V1	d	R	适用止动螺丝	W
代码	前端形状	Dh7		最小单位0.1	最小单位1	最小单位0.1	最小单位1	A 选择	最小单位1	V	L1	V1	d	R	适用止动螺丝	W
JT-ROGOD JT-ROGXD JT-ROGLD JT-ROGMD	A B	6	0 -0.012	3.0~7.0	5~50 (B≤P×4)	5.0~20.0	9~20	30 60 90 120	1~15 (仅A形)	6	8	8	4	1	M5	1(2)
		6	0 -0.012	7.1~15.0			9~20			6			4	3		3
		8	0 -0.015	3.0~9.0			11~20			10			5	1.5		1(2)
		8		9.1~18.0			11~20			10			5	4		3.5
		10T		4.5~12.0			13~25			12	10		7	2	M6	1~3
		10T		12.1~22.0						12	10			5		5
		10		4.5~12.0						18	5			2		1~3
		10		12.1~22.0						18	5			4		4
		12	0 -0.018	9.0~14.0			15~30			15	12	10	9	3	M8	4
		12		14.1~28.0			15~30			15			9	6		6
		16		13.0~18.0			19~35			18			13	4		5
		16		18.1~35.0			19~35			18			13	8		8

W尺寸：选择D6、D8：P＞5.0时，W＝2；选择D10、D10T：P＜5.0时，W＝1；P＞7.0时，W＝3。　　 P＋2≤H≤P×5。

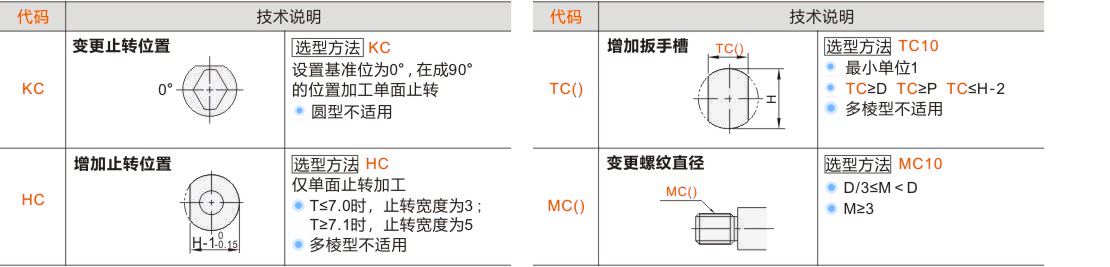

可选加工参数

暂未上传文档资料

支承销 带肩型 止动螺丝型
