杆端关节轴承内螺纹组装型注油式

图片仅供参考

杆端关节轴承内螺纹组装型注油式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	杆端（锻造成型） / 材质	杆端（锻造成型） / 表面处理	衬垫 / 材质	内圈 / 材质	内圈 / 热处理	类型
JT-XZNSD	碳钢	镀锌	碳钢	轴承钢	淬火	正常系列 ● 内螺纹 ● 外圈单缝型

内径d≤12，不配油孔和油杯。

选型参数

选型表

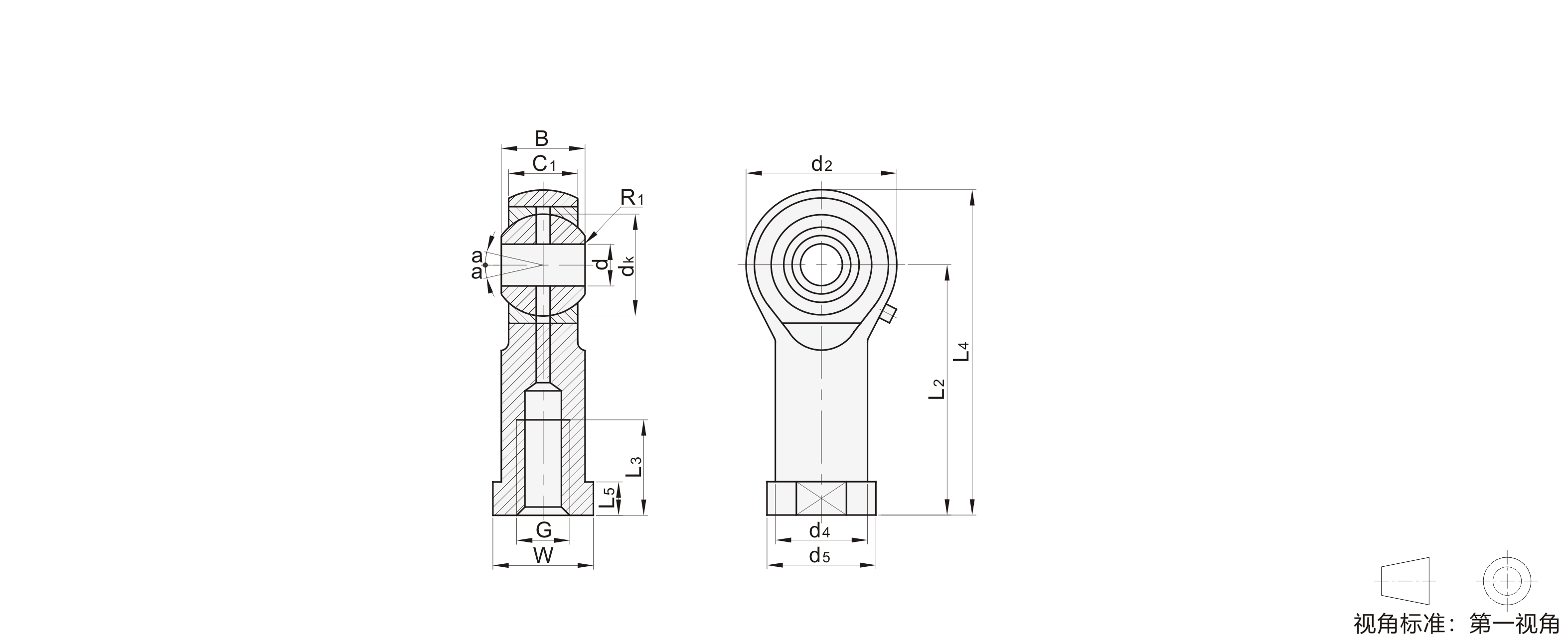

型号		螺纹旋向	d	B	dk	C1	d2 (max)	G	L2	L3	L4	L5	W	d4	d5	R1 (min)	a°≈	额定负荷(KN)		重量 (kg)
代码	轴承规格	螺纹旋向	d	B	dk	C1	d2 (max)	G	L2	L3	L4	L5	W	d4	d5	R1 (min)	a°≈	动负荷	静负荷	重量 (kg)
JT-XZNSD	SI5E	R (右旋) L (左旋)	5	6	10	4.5	21	M5×0.8	30	11	42	5	10	10	13	0.3	13	3.4	8.1	0.016
	SI6E		6	6	10	4.5	21	M6×1.0	30	11	42		11	11	13		13	3.4	8.1	0.017
	SI8E		8	8	13	6.5	24	M8×1.25	36	1	49		13	13	16		15	5.5	12.9	0.035
	SI10E		10	9	16	7.5	29	M10×1.5	43	5	58	6.5	16	16	19		12	8.1	17.6	0.061
	SI12E		12	10	18	8.5	34	M12×1.75	50	18	67	7	18	19	22		10	10.8	24.5	0.096
	SI15ES		15	12	22	10.5	40	M14×2.0	61	21	81	8	21	21	26		8	17	36	0.162
	SI17ES		17	14	25	11.5	46	M16×2.0	67	24	90	10	27	25	29		10	21	45	0.233
	SI20ES		20	16	29	13.5	53	M20×1.5	77	30	104	10	32	28	35		9	30	60	0.324
	SI25ES		25	20	35.5	17	64	M24×2.0	94	36	126	12	36	35	42	0.6	7	48	83	0.625
	SI30ES		30	22	40.7	19	73	M30×2.0	110	45	147	15	41	42	50		6	62	110	0.976
	SI35ES		35	25	47	22	82	M36×3.0	125	60	167	15	50	48	58		6	80	146	1.52
	SI40ES		40	28	53	24	92	M39×3.0	142	65	190	18	60	52	65		7	100	180	2.06
	SI45ES		45	32	60	27	102	M42×3.0	145	65	196	20	60	58	70		7	127	240	2.72
	SI50ES		50	35	66	29	112	M45×3.0	160	68	216		65	62	75		6	156	290	2.57
	SI60ES		60	44	80	39	135	M52×3.0	175	70	244		75	70	88	1		245	450	5.63
	SI70ES		70	49	92	43	160	M56×4.0	200	80	283		85	80	98			315	610	8.33
	SI80ES		80	55	105	48	180	M64×4.0	230	85	322	25	95	95	110			400	750	13.04
