超重载防震防滑垫铁

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	底座 / 材质	底座 / 表面处理	螺杆 / 材质	螺杆 / 表面处理	胶垫 / 材质	类型
JT-UNYXD	灰铸铁	喷漆(蓝色)	碳钢	发黑	橡胶(黑色)	防震防滑垫铁 ● 标准型
JT-VUNYXD	灰铸铁	喷漆(绿色)	碳钢	发黑	橡胶(黑色)	防震防滑垫铁 ● 经济型

注意事项
调节时注意观察高度，不要超过限位范围使用；
选型时要注意与脚轮类产品的高度。地面较为平整时，建议脚轮高度小于调节垫铁装配高度；
建议先将垫铁调至相同高度，装配后再进行调平。
用途:适用于无脚杯安装孔的设备，如磨床、整形机、炼胶机等设备。

选型参数

选型表

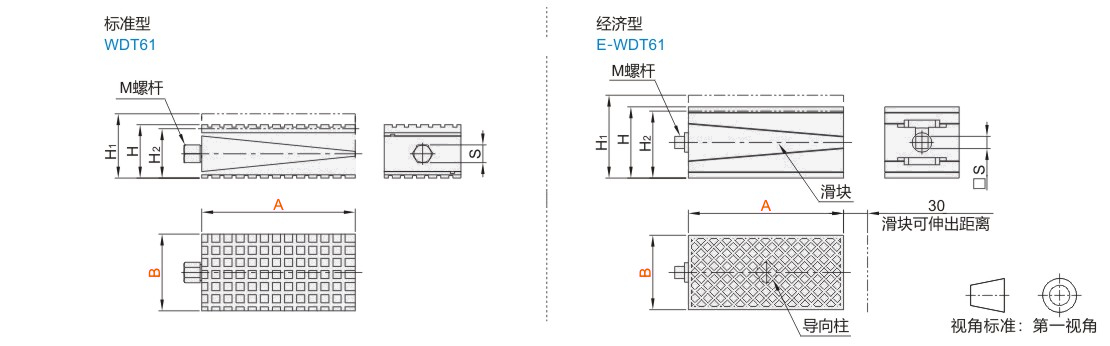

型号		B	M	螺距	S	H	H1最大高度 (mm)	H2最小高度 (mm)	装配高度 (mm)	可调节高度 (mm)	垂直负载能力 (KN)	参考重量 (Kg/pcs)
代码	A	B	M	螺距	S	H	H1最大高度 (mm)	H2最小高度 (mm)	装配高度 (mm)	可调节高度 (mm)	垂直负载能力 (KN)	参考重量 (Kg/pcs)
标准型 JT-UNYXD	115	80	M12	1.75	16	61	65	57	61	8	5	2.86
	150	75	M12	1.75	17	61	66	56	61	10	7.5	3.59
	190	95	M16	2	22	65	71	59	65	12	10	6.3
	240	115	M18	2.5	27	110	115	105	110	10	30	14.7
	250		M20	2.5	26	90	97	83	90	14	35	15.3
经济型 JT-VUNYXD	240		M20	2.5	20	115	120	110	115	10	30	12
