轴承座表面处理

选型参数

轴承型号 *

厚度T(mm) *

中心高度h(mm) *

带座轴承机加型双外圈固定T型

图片仅供参考

带座轴承机加型双外圈固定T型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	①轴承 / 材质	②主体 ③外圈固定盖板 / 材质	②主体 ③外圈固定盖板 / 表面处理	④外圈固定盖板用安装螺丝 / 材质	④外圈固定盖板用安装螺丝 / 表面处理	类型
JT-XQPLD	SUJ2	S45C	发黑	SCM435	发黑	双轴承外圈固定T型
JT-XQPLU	SUJ2	S45C	喷细砂无电解镀镍	SUS304	—	双轴承外圈固定T型

选型参数

选型表

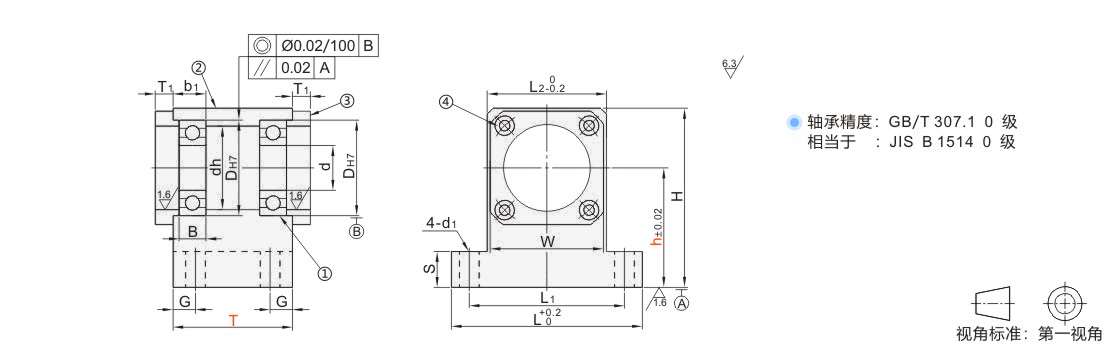

型号			T 宽度选择	h 高度选择	d	DH7		B	b1	H	dh	L	L1	L2	S	G	W	d1	T1
代码	轴承型号	密封圈	T 宽度选择	h 高度选择	d	DH7		B	b1	H	dh	L	L1	L2	S	G	W	d1	T1
JT-XQPLD JT-XQPLU	6902	ZZ (双盖式)	30 50	25 30 40 50	15	28	+0.021 0	7	9	h+17.8	25	60	48	36	11.8	7.5	34	6.5	6
	6002		30 40 60		15	32	+0.025 0	9	11	h+19.8	28	64	52	40			38
	6903				17	30	+0.021 0	7	9	h+18.8	27	62	50	38			36
	6003				17	35	+0.025 0	10	12	h+21.8	31	68	56	44			42
	6904		40 60	30 40 50 60	20	37		9	11	h+22.8	34	76	61	46	14.8	10	44	9	7
	6004		40 50 80	30 40 50 60	20	42		12	14	h+24.8	36	80	65	50			48		7
	6005		50 60 80	35 40 50 60	25	47		12	14	h+27.8	41	86	71	56			54		8
	6006		50 60 80	35 40 50 60	30	55	+0.030 0	13	15	h+31.8	48	104	84	64	17.8	15	62		8
