角接触球轴承 P4级 15°接触角

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承类型代码	轴承精度	轴承材质	接触角 (°)	类型
JT-XXFDD	7	GB/T 307.1 4级	SUJ2	15	不配对 ● 标准型

出厂前未封入润滑脂，请在使用前封入。

选型参数

选型表

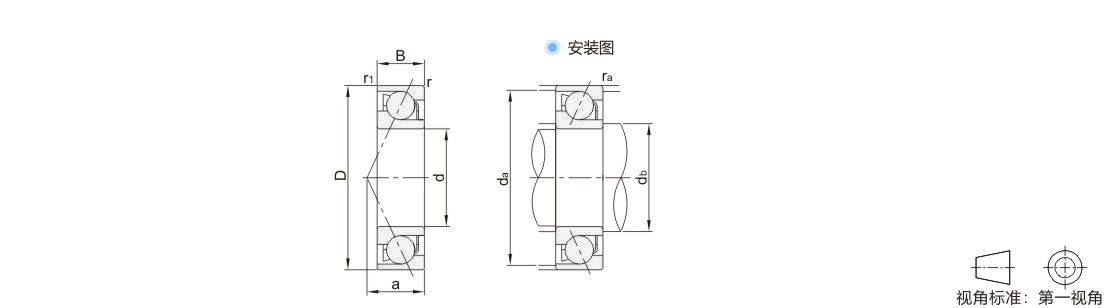

型号		d	D	B	r min	r1 min	基本额定负载(KN)		容许转速rpm(参考)		作用点 a	安装尺寸			重量 kg (参考)
代码	轴承型号	d	D	B	r min	r1 min	Cr(动)	Cor(静)	脂润滑	油润滑	作用点 a	db(min)	da(max)	ra(max)	重量 kg (参考)
JT-XXFDD	706	6	17	6	0.3	0.15	1.56	0.5	140000	220000	5	8	15	0.3	0.006
	708	8	22	7			2.34	0.8	109000	165000	6	10	20		0.012
	7000	10	26	8			5.32	2.49	41000	58000	6	12.5	23.5		0.023
	7200	10	30	9	0.6	0.3	6.42	2.94	39000	54000	7	15	25	0.6	0.029
	7001	12	28	8	0.3	0.15	5.8	2.9	37000	52500	7	14.5	25.5	0.3	0.025
	7201	12	32	10	0.6	0.3	7.92	3.84	35000	49000	8	17	27	0.6	0.034
	7902	15	28	7	0.3	0.15	4.75	2.64	38000	53000	6.4	17.5	25.5	0.3	0.016
	7002		32	9	0.3	0.15	6.24	3.39	32000	45000	8	17.5	29.5	0.3	0.035
	7202		35	11	0.6	0.3	7.7	4.06	31000	43000	9	20	30	0.6	0.045
	7003	17	35	10	0.3	0.15	6.61	3.81	28000	40000	9	19.5	32.5	0.3	0.045
	7203	17	40	12	0.6	0.3	10.9	5.82	27000	38000	10	22	35	0.6	0.062
	7004	20	42	12	0.6	0.3	11.1	6.56	24000	34000	10	25	37	0.6	0.079
	7204	20	47	14	1	0.6	14.5	8.05	23000	32000	12	26	41	1	0.098
	7905	25	42	9	0.3	0.15	7.85	5.4	24000	34000	9	27.5	39.5	0.3	0.043
	7005		47	12	0.6	0.3	11.7	7.44	21000	29000	11	30	42	0.6	0.091
	7205		52	15	1	0.6	16.6	10.2	20000	28000	13	31	46	1	0.122
	7006	30	55	13			15.1	10.25	17500	25000	12	36	49		0.133
	7206	30	62	16			23	14.7	17000	23000	14	36	56		0.19
	7007	35	62	14			19.1	13.7	15000	22000	14	41	56		0.16
	7207	35	72	17	1.1		30.4	20	15000	20000	16	42	65		0.275
	7008	40	68	15	1		20.6	15.9	14000	19000	15	46	62		0.219
	7208	40	80	18	1.1		35.2	25.8	13000	18000	17	47	73		0.34
	7909	45	68	12	0.6	0.3	16	13.4	14000	20000	13.6	50	63	0.6	0.129
	7009		75	16	1	0.6	24.4	19.3	12000	17500	16	51	69	1	0.27
	7209		85	19	1.1	0.6	38.1	27.8	12000	17000	18	52	78	1	0.395
	7910	50	72	12	0.6	0.3	16.9	15	13000	18000	14.2	55	67	0.6	0.13
	7010		80	16	1	0.6	25.6	20.7	11000	16000	17	56	74	1	0.3
	7210		90	20	1.1		44.8	34	11000	15000	20	57	83	1	0.448
	7011	55	90	18	1.1		36.4	29.1	10000	14000	19	62	83	1	0.21
	7211	55	100	21	1.5	1	52.9	39.9	10000	14000	21	63.5	91.5	1.5	0.589
	7912	60	85	13	1	0.6	19.4	18.7	11000	15000	16.2	66	79	1	0.194
	7012		95	18	1.1	0.6	39	33.1	9600	13500	20	67	88	1	0.467
	7212		110	22	1.5	1	61	48.3	9100	13000	23	68.5	101.5	1.5	0.75
	7913	65	90	13	1	0.6	20.2	20.5	10000	14000	16.9	71	84	1	0.208
	7013		100	18	1.1	0.6	41.5	37.2	9000	13000	20	72	93	1	0.495
	7213		120	23	1.5	1	60.7	49.3	8400	12000	24	73.5	111.5	1.5	0.945
	7914	70	100	16	1	0.6	28.1	27.8	9500	13000	19.4	76	94	1	0.338
	7014	70	110	20	1.1		49.9	45.5	8300	11500	22	77	103		0.69
	7015	75	115	20	1.1		51.2	48.3	7800	11000	23	82	108		0.73
	7215	75	130	25	1.5	1	75.9	64.4	7600	10500	26	83.5	121.5	1.5	1.15
	7916	80	110	16	1	0.6	29	30.5	8500	12000	20.7	86	104	1	0.376
	7016		125	22	1.1	0.6	58.7	55.2	7300	10000	25	87	118	1	0.98
	7216		140	26	2	1	93.2	81.5	7100	9800	28	90	130	2	1.36
	7917	85	120	18	1.1	0.6	39	40.5	8000	11000	22.7	92	113	1	0.534
	7017		130	22	1.1	0.6	60.2	58.6	6900	9800	26	92	123	1	1.02
	7217		150	28	2	1	92.4	78.9	6600	9200	30	95	140	2	1.76
	7218	90	160	30	2		122.6	104.8	6200	8600	32	100	150	2	2.14
	7019	95	145	24	1.5		73.5	73.2	6200	8750	28	103.5	136.5	1.5	1.37
	7021	105	160	26	2		88.1	89.4	5600	7900	31	115	150	2	1.78
	7022	110	170	28	2		104.3	106.3	5300	7500	33	120	160	2	2.2
	7924	120	165	22	1.1	0.6	72	81	5600	7500	30.1	127	158	1	1.15

1kgf=9.81N
