圆弧齿同步轮 H5M型齿距5

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	齿距	材质 / 带轮	材质 / 法兰	表面处理	附件紧定螺钉 / 材质
EAT01	H5M	5	铝合金	铝合金	本色阳极氧化	SUS304
EAT02	H5M	5	铝合金	铝合金	黑色阳极氧化	ML40Cr
EAT05	H5M	5	铝合金	铝合金	硬质阳极氧化	ML40Cr
EAT12	H5M	5	S45C	SPCC	发黑	ML40Cr
EAT13	H5M	5	S45C	SPCC	喷砂镀镍	ML40Cr
EAT15	H5M	5	S45C	SPCC	镀硬铬	ML40Cr
EAT18	H5M	5	SUS304	SUS304	—	SUS304

硬质阳极氧化处理的表层硬度为300HV~ 。
镀硬铬镀层厚度3~5µm，表层硬度600HV~ 。
小部分加工部位可能无表面处理。

轴孔P·N螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
6~ 12	M4	M4×3
12 .7~ 17	M5	M5×4
18~30	M6	M6 ×5
31~45	M8	M8 ×6
46~65	M10	M10 ×8

选型参数

选型表

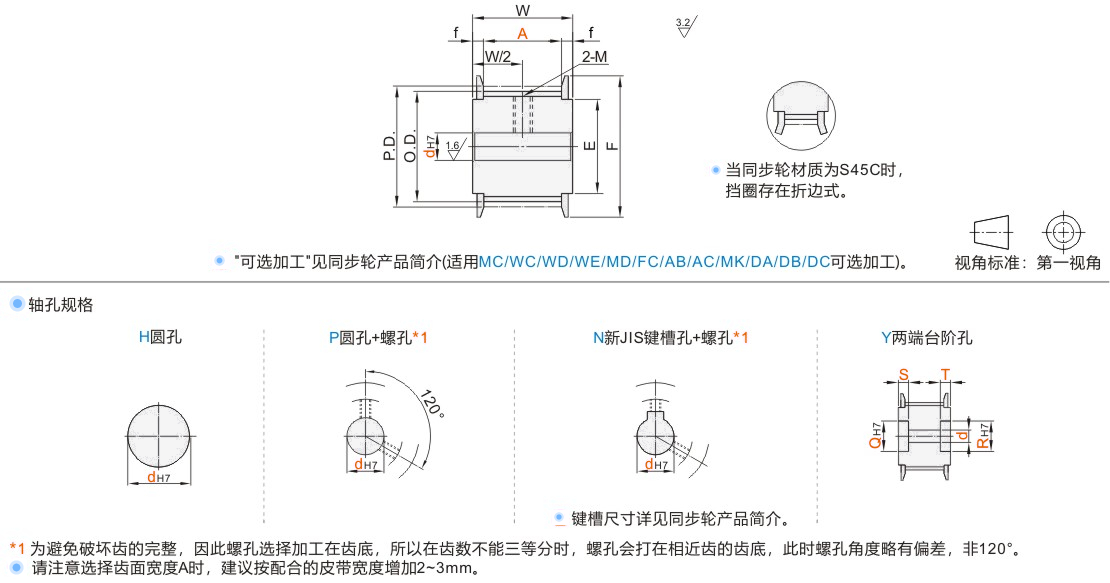

型号		A 最小单位1	轴孔规格	轴孔规格dH7(最小单位1)				轴孔Y(最小单位1)		P.D.	O.D.	F	E	f	W
代码	齿数	A 最小单位1	轴孔规格	H	P	N	Y	Q·R	S·T	P.D.	O.D.	F	E	f	W
铝合金 JT-VBYSD-H5M JT-VBYSU-H5M JT-VBYSO-H5M S45C JT-VBYDU-H5M JT-VBYDQ-H5M JT-VBYDO-H5M SUS304 JT-VBYDM-H5M	14	11~95	H P N Y	6~10	6~10	8~10	5~6	7~8	0<S≤A+1 0<T≤A+1 S+T≤A+2	22.28	21.14	26	16	2.5	A+5
	15			6~10	6~10	8~10	6~8	9~10		23.87	22.73	28	18
	16			7~12	7~12	8~12	7~10	10~12		25.46	24.32	32	20
	18	11~105		7~14	7~12	8~12	7~12	12~14		28.65	27.51	33	22
	19			6~16	6~16	8~16	6~14	8~16		30.24	29.10	36	24
	20			7~16	7~16	8~16	7~14	10~16		31.83	30.69	36	24
	22			7~19	7~18	8~18	7~17	10~19		35.01	33.87	40	27
	24			7~22	7~20	8~20	7~20	10~22		38.20	37.06	45	30
	25			7~22	7~20	8~20	7~20	10~22		39.79	38.65	45	30
	26			8~27	8~22	8~22	8~25	11~27		41.38	40.24	48	35
	28			8~27	8~24	8~24	8~24	11~27		44.56	43.42	48	35
	30			10~28	10~26	10~26	10~26	15~28		47.75	46.61	52	36
	32			10~32	10~28	10~28	10~30	15~32		50.93	49.79	55	40
	34			10~37	10~30	10~30	10~35	15~37		54.11	52.97	61	45
	36			10~37	10~30	10~30	10~35	15~37		57.30	56.16	61	45
	40			10~42	10~38	10~38	10~40	15~42		63.66	62.52	67	50
	44			12~50	12~42	12~40	12~48	18~50		70.03	68.89	74	58
	48			12~55	12~45	12~40	12~53	18~55		76.39	75.25	83	63
	50			12~59	12~45	12~43	12~57	18~59		79.58	78.44	87	67
	60			12~72	12~45	12~45	12~70	18~72		95.49	94.35	99	80
	72			12~80	12~65	12~50	12~75	12~75		114.59	113.45	119	100

轴孔规格H、Y时，无螺孔。孔径6.35仅适用轴孔规格H、P。孔径9不适用轴孔规格N。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
