蝶形铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	安装孔型	材质	表面处理/颜色	类型
JT-QAVGO	腰孔+沉孔型	ZDC	镀铬	条型 ● 常闭型
JT-QAVXG	锥孔型	A6063	本色阳极氧化	偏置型 ● 弹力调节型
JT-QASFD	圆孔型	SPCC	镀铬	平型 ● 经济型

JT-QAVXG同款SUS304材质(JT-QAVXM)见怡合达电商平台。

JT-QASFD同款SUS304材质(JT-QASOD)见怡合达电商平台。

选型参数

选型表

型号							负载(kg)				参考重量 ( Kg/pcs)
型号															代码			规格
JT-QAVGO			145												20				0.465

容许负载为使用2个时的数值。

容许负载为使用2个时的数值。扭矩值为单个铰链时的扭矩。

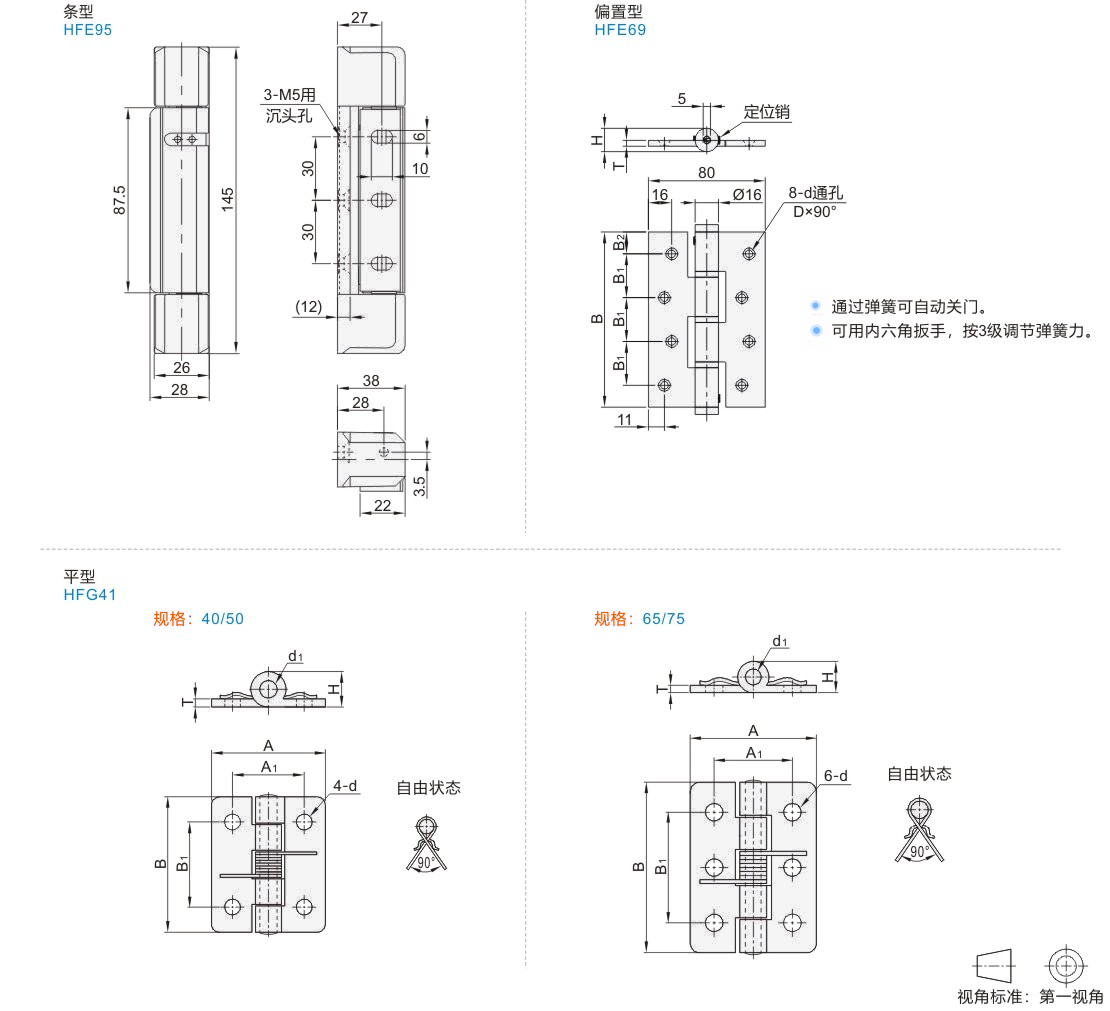

型号		A	B	A1	B1	H	T	d	d1	扭矩(N ·m)	轴向负载 (kg)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	H	T	d	d1	直角展开时	轴向负载 (kg)	参考重量 (kg/pcs)
JT-QASFD	40	35	40	22	26	5.8	1.5	3.2	2.5	0.12±20%	6	0.02
	50	35	50	22	34	5.8	1.5	4.3	2.5	0.09±20%	8	0.02
	65	50	65	30	46	8.3	2	5.3	4	0.61±20%	13	0.03
	75	50	75	30	54	8.3	2	5.3	4	0.60±20%	15	0.JT-VMPSLCSFZMPNZFZ

容许负载为使用2个时的数值。扭矩值为单个铰链时的扭矩。
