SR型六角头带挡块螺栓

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	主体 / 材质	主体 / 表面处理	主体 / 强度等级	挡块 / 材质	挡块 / 颜色	挡块 / 硬度	防静电值	附件(1个六角螺帽) / 材质	附件(1个六角螺帽) / 表面处理	类型
JT-YNXGD	粗牙	SCM435	光泽镀锌	10.9	聚氨酯	黑色	肖氏A90	—	SS400	光泽镀锌	SR型 ● 标准型
JT-YNXGX	粗牙	SUS304	—	—	聚氨酯	黑色	肖氏A90	—	SUS304相当	—	SR型 ● 标准型
JT-YNXGU	粗牙	SCM435	光泽镀锌	10.9	聚氨酯	黑色	肖氏A90	10⁶~10⁹Ω	SS400	光泽镀锌	SR型 ● 防静电型
JT-YNXGL	粗牙	SUS304	—	—	聚氨酯	黑色	肖氏A90	10⁶~10⁹Ω	SUS304相当	—	SR型 ● 防静电型

适用于中小型移动机构和定位机构,如需支撑大型工件,推荐选择挡块烧结
工艺的产品(JT-YNMXD/JT-YNMXU/JT-YNMXQ/JT-YNMXX/JT-YNMLD/JT-YNMLU/JT-YNMFD/JT-YNMFU)。
挡块采用粘结工艺。
螺母T厚度标准：JT-YNXGD/JT-YNXGU依据GB/T 6170 ；JT-YNXGX/JT-YNXGL依据DIN 934。

选型参数

选型表

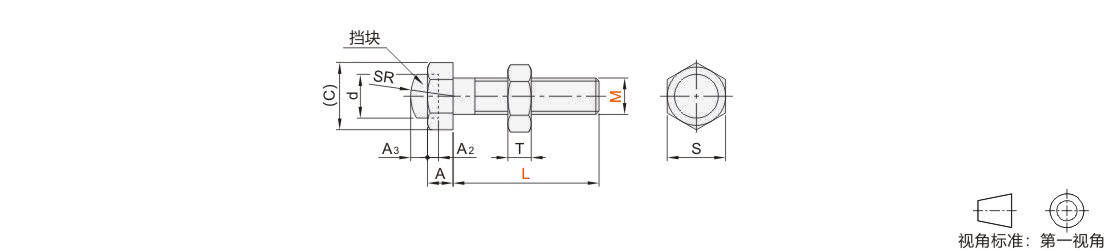

型号		L	d	SR	A	A2	A3	S	(C)	T (JT-YNXGD/JT-YNXGU)		T (JT-YNXGX/JT-YNXGL)
代码	M	L	d	SR	A	A2	A3	S	(C)	max	min	max	min
(SCM435) JT-YNXGD JT-YNXGU (SUS304) JT-YNXGX JT-YNXGL	3	15 16 20 25 30 35 40	3.5	3.5	2	0.7	2	5.5	6.4	2.4	2.15	2.4	2.15
	4	15 16 20 25 30 35 40	5	5	2.8	1.5	2.2	7	8.1	3.2	2.9	3.2	2.9
	5	15 16 20 25 30 35 40 45 50	6	6	3.5	1.5	2.3	8	9.2	4.7	4.4	4	3.7
	6	20 25 30 35 40 45 50 60	8	8	4	2	2.6	10	11.5	5.2	4.9	5	4.7
	8	20 25 30 35 40 45 50 60	10	10	5.5		2.8	13	15	6.8	6.44	6.5	6.14
	10	20 25 30 35 40 45 50 60 70	13	13	7		3.2	17	19.6	8.4	8.04	8	7.64
	12	30 40 50 60 70	15	15	8		3.5	19	21.9	10.8	10.37	10	9.64
