中间式中型带法兰直线轴承

图片仅供参考

中间式中型带法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架材质	密封圈材质	使用环境温度	类型
JT-RSKVSD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	中型 ● 圆法兰型
JT-RSKVDD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	中型 ● 方法兰型
JT-RSKVUD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15～80°C	中型 ● 对边法兰型

保持架材质树脂相当于DURACON M90。

选型参数

选型表

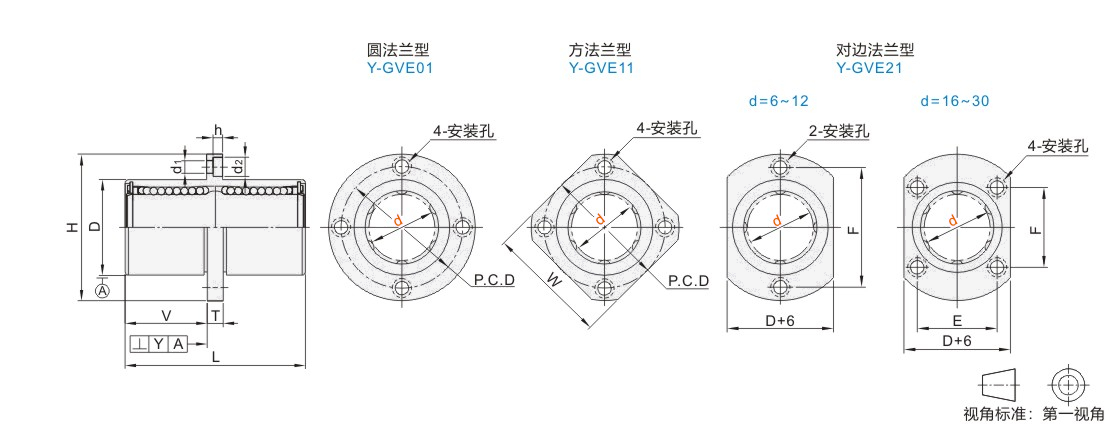

型号			D		L		V	H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	基本额定负载(N)		静态允许力矩(N/m)	重量(g)
代码	d		D		L		V	H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠列数	垂直度 Y	C(动)	Co(静)	静态允许力矩(N/m)	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-RSKVSD 方法兰型 JT-RSKVDD 对边法兰型 JT-RSKVUD	6	0 -0.010	12	0 -0.018	29	±0.3	12	28	5	3.5	6	3.1	20	22	—	20	0.015	4	0.015	225	305	1.4	27	21	24
	8		15	0 -0.018	37		16	32	5	3.5	6	3.1	24	25		24				305	450	2.1	47	40	45
	10		19	0 -0.021	47		20.5	40	6	4.5	7.5	4.1	29	30		29				505	715	4.35	85	65	77
	12		21		47		20.5	42					32	32		32				630	810	6.2	90	70	81
	16		28		56		25	48					38	37	22	31				1160	1445	13.1	157	132	150
	20	0 -0.012	32	0 -0.025	65		28.5	54	8	5.5	9	5.1	43	42	24	36	0.02	5	0.02	1550	2065	18.3	232	197	220
	25		40		83		37.5	62	8	5.5	9	5.1	51	50	32	40		6		1720	3065	25.3	479	440	452
	30		45		90		40	74	10	6.6	11	6.1	60	58	35	49		6		2435	3970	42.7	558	480	490

1Kgf=9.81 N

中型与双衬型长度尺寸对比表

d	长度尺寸(L)
d	中型	双衬型
6	29	35
8	37	45
10	47	55
12	47	57
16	56	70
20	65	80
25	83	112
30	90	123

特点：适用于无双衬型长度的省空间设计。

容许负载对比表

类型	基本动额定负载	基本静额定负载	静态容许力矩
中型	1.4	1.3	≈4.3
双衬型	1.6	2	≈6
