手动阀单边螺纹外螺纹快插型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理	类型
JT-LTWOSD	PBT	黄铜	POM	镀镍	外螺纹 ● 单边螺纹型 ● 右边螺纹型
JT-LTWOSU	PBT	黄铜	POM	镀镍	外螺纹 ● 单边螺纹型 ● 左边螺纹型

选型参数

选型表

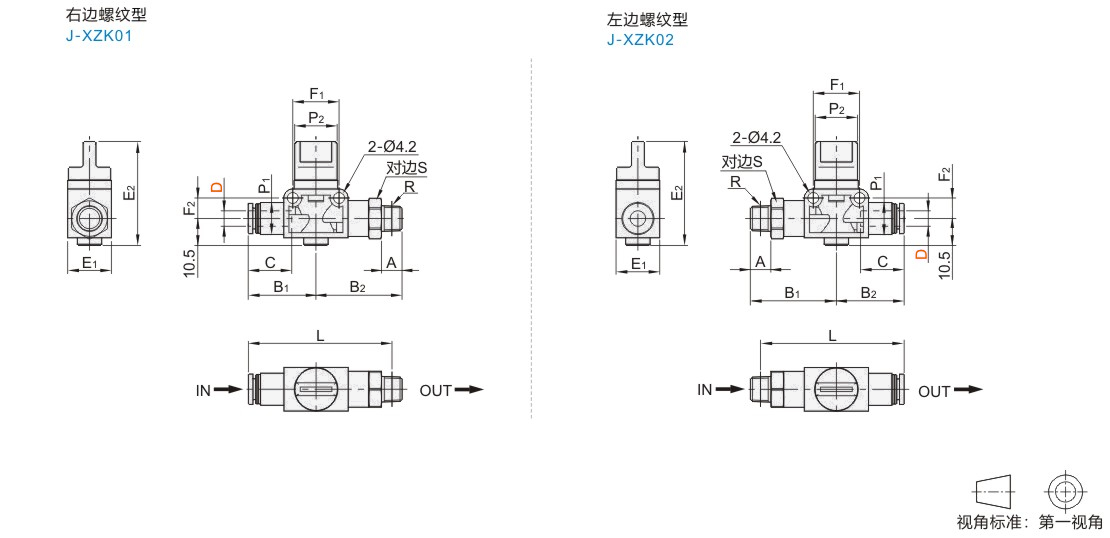

型号		公称型号	阀选择	R	A	E1	E2	L	P1	P2	C	B1	B2	S	F1	F2	有效断面积（mm²)	重量 (g)
代码	D	公称型号	阀选择	R	A	E1	E2	L	P1	P2	C	B1	B2	S	F1	F2	有效断面积（mm²)	重量 (g)
右边螺纹型 JT-LTWOSD	6	1	2(二通阀) 3(三通阀)	R1/8	8	17	40.5	55.9	12.5	16.5	17	26.4	33.5	14	18	8	7.5	34
		2		R1/4	11			56.8					36.5	14			7.7	40
		3		R3/8	12			58.3					38.3	17			7.5	53
	8	1		R1/8	8			57.2	15		18.1	27.7	33.5	14			8.7	35
		2		R1/4	11			58.2					36.5	14			8.9	41
		3		R3/8	12			59.7					38.3	17			8.6	54
	10	2		R1/4	11	21	41	68.7	17.5	19.5	20.2	32.2	42.5		24	11	16.2	62
		3		R3/8	12			69.4					43.5				16	71
		4		R1/2	15			70.5					46.5	21			15.7	93
	12	2		R1/4	11			71.4	21		23.4	34.9	42.5	17			16.3	66
		3		R3/8	12			72.1					43.5	17			16.3	74
		4		R1/2	15			73.2					46.5	21			16.1	96
左边螺纹型 JT-LTWOSU	6	1		R1/8	8	17	40.5	55.9	12.5	16.5	17	33.5	26.4	14	18	8	8.3	34
		2		R1/4	11			56.8				36.5		14			8.5	40
		3		R3/8	12			58.3				38.3		17			8.2	53
	8	1		R1/8	8			57.2	15		18.1	33.5	27.7	14			8.9	35
		2		R1/4	11			58.2				36.5		14				41
		3		R3/8	12			59.7				38.3		17				54
	10	2		R1/4	11	21	41	68.7	17.5	19.5	20.2	42.5	32.2		24	11	16.6	62
		3		R3/8	12			69.4				43.5					16.9	71
		4		R1/2	15			70.5				46.5		21			16.5	93
	12	2		R1/4	11			71.4	21		23.4	42.5	34.9	17			17	66
		3		R3/8	12			72.1				43.5		17			17.1	74
		4		R1/2	15			73.2				46.5		21			16.8	96

暂未上传文档资料

手动阀 单边螺纹外螺纹快插型
