免键梯形齿同步轮 L型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套代码
Y-EAC05	L050	12.7	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAC05	L075	19.1	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAC05	L100	25.4	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)
Y-EAC05	L150	38.1	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	—	EUX16 (见官网)

外形尺寸公差表

A/W/L/ D尺寸	公差
3 <X≤6	±0. 1
6 <X≤30	±0.2
30<X≤120	±0.3
120 <X≤400	±0.5

齿面跳动

带轮齿顶圆直径	跳动公差
O. D. <50	0.05
O. D. ≥50	0.JT-VMPSLCSFZMPNZFZ

X为尺寸A/W/L/D。

选型参数

选型表

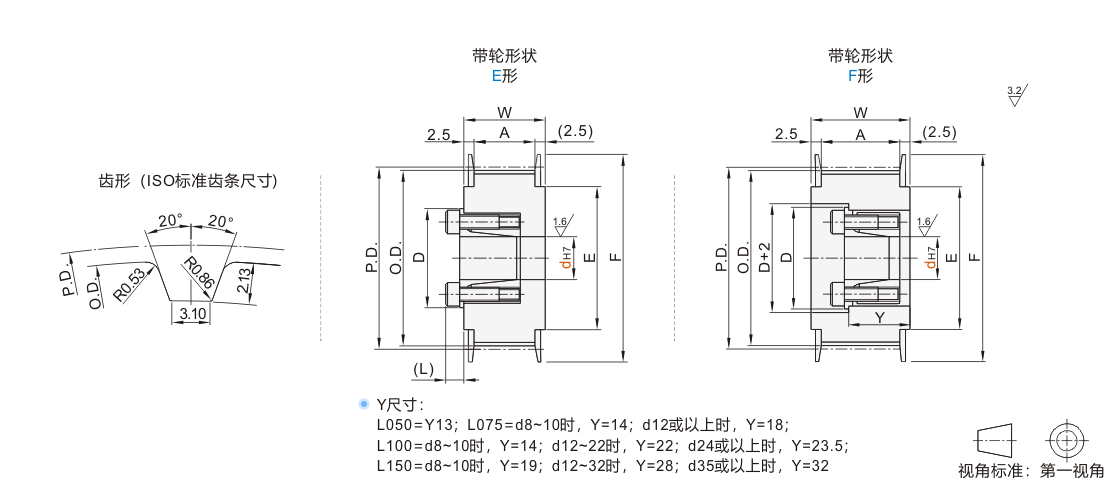

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)								P.D.	O.D.	F	E	带轮公称宽度
代码	齿数		L050		L075		L100		L150						带轮公称宽度
代码	齿数		E形	F形	E形	F形	E形	F形	E形	F形					A	W
JT-RVBMSO-L050 JT-RVBMSO-L075 JT-RVBMSO-L100 JT-RVBMSO-L150	14	E F	8·10	8·10	8·10	8·10	8·10	8·10	8·10	8·10	42.45	41.68	48	35	L050 A:14 W:19 L075 A:21 W:26 L100 A:27 W:32 L150 A:40 W:45
	15		8·10	8·10	8·10	8·10	8·10	8·10	8·10	8·10	45.48	44.72	48	35
	16		10~14	10	10~14	10~14	10~14	10~14	10~14	10~14	48.51	47.75	55	40
	17		10~14		10~14	10~14	10~14	10~14	10~14	10~14	51.54	50.78	55	40
	18		10~16		10~16	10~16	10~16	10~16	10~16	10~16	54.57	53.81	61	45
	19		12~19		12~19	12~19	12~19	12~19	12~19	12~19	57.61	56.84	67	50
	20		12~19		12~19		12~19	12~19	12~19	12~19	60.64	59.88	67	50
	21		12~19		12~20		12~20	12~20	12~20	12~20	63.67	62.91	70	56
	22		12~19		12~22		12~22	12~22	12~22	12~22	66.70	65.94	80	60
	24		12~19		12~28		12~28	12~28	12~28	12~28	72.77	72.00	87	67
	25										75.80	75.04
	26										78.83	78.JT-VMPSLCSFZMPNZFZ
	28		12~19		12~32		12~32	12~30	12~32	12~32	84.89	84.13	95	75
	30										90.96	90.20	99	80
	32										97.02	96.26	104	84
	34		12~19		12~32		12~35		12~35	12~35	103.08	102.32	111	90
	36		15~19		15~32	15~19	15~40	15~30	15~40	15~40	109.15	108.39	123	102
	38						15~45		15~45	15~45	115.21	114.45	127	105
	40						15~45		15~45	15~45	121.28	120.51	131	110
	42		16~19		16~32	16~19	16~50	16~30	16~50	16~45	127.34	126.58	135	115
	44										133.40	132.64	140	120
	48										145.53	144.77	152	130
	50										151.60	150.83	160	140
	60										181.91	181.15	190	170
	72										218.30	217.53	225	200

胀套孔径尺寸表

dH7	容许最大扭矩N·m	D	(L)
8	19.6	23.5	6
10	27.5	25.5	6
12	44.1	28.5	6.5
14	63.7	30.5
15	80.4	31.5
16	83.3	33.0
17	92.2	33.5
18	95.1	34.5
19	98.1	35.5
20	216	42	8
22	255	44
24	363	46
25		47

dH7	容许最大扭矩N·m	D	(L)
28	441	50	8.5
30	500	52
32	530	54
35	883	62	10
40	1079	67
45	1285	72
50	1706	77	10.5

可选加工参数
