圆柱导轨固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质、铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

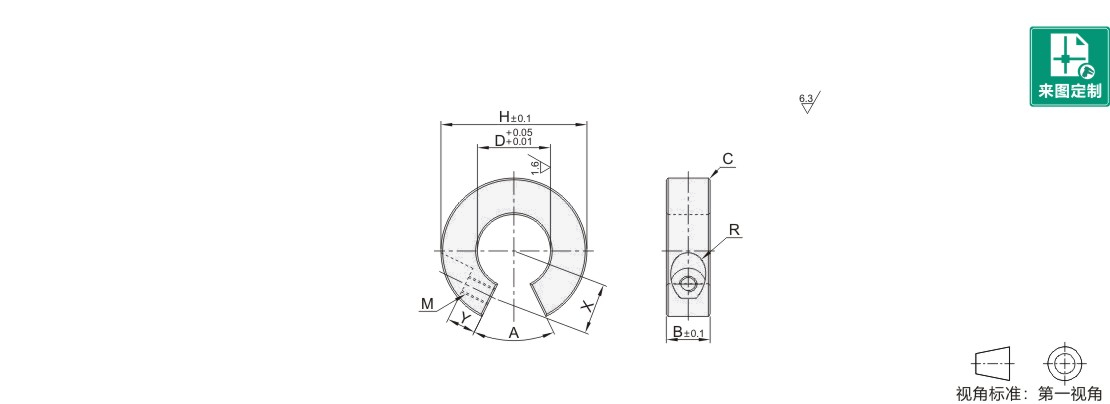

型号		D	B	H	A	M	R	X	Y	C	适配支撑轴承箱式单元型号
代码	规格	D	B	H	A	M	R	X	Y	C	适配支撑轴承箱式单元型号
(S45C) JT-AXEOD JT-AXEOU (A6063) JT-AXEOQ JT-AXEOF (SUS304) JT-AXEOO	12	12	10	30	82°	M4	3.75	9	5	0.6	LMZ01-d12
	16	16	12	35	82°	M5	4.5	12	6		LMZ01-d16
	16A	16	12	35	62°	M5	4.5	12	6		LMZ06-d16
	20	20	15	45	62°	M6	6	15	8		LMZ01-d20 LMZ06-d20
	25	25		50	52°			17.5	10		LMZ01-d25
	25A	25		50	62°			17.5			LMZ06-d25
	30	30		55	52°			20		1	LMZ01-d30
	30A	30		55	62°			20			LMZ06-d30
	35	35		60	52°			22.5			LMZ01-d35
	40	40	18	70		M8	7	26			LMZ01-d40
	50	50	22	85		M10	9	33	14		LMZ01-d50
