实心导向轴一端内螺纹带扳手槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	代码分类	D公差	材质	硬度	表面处理
JT-CMVSD	带扳手槽型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CMVQD	带扳手槽型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CMASD	带通孔型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CMVSU	带扳手槽型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CMVQU	带扳手槽型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CMASU	带通孔型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CMVSQ	带扳手槽型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	低温镀黑铬
—	带扳手槽型 / 精密级	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	低温镀黑铬
JT-CMASQ	带通孔型 / 普通级	g6	SUJ2	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	低温镀黑铬
JT-CMVSX	带扳手槽型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CMVQX	带扳手槽型 / 精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CMASX	带通孔型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CMVSL	带扳手槽型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CMVQL	带扳手槽型 / 精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CMASL	带通孔型 / 普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
JT-CMVUD	带扳手槽型 / 普通级	g6	S45C	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
—	带扳手槽型 / 精密级	g6	S45C	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
—	带通孔型 / 普通级	g6	S45C	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	—
JT-CMVUU	带扳手槽型 / 普通级	g6	S45C	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
—	带扳手槽型 / 精密级	g6	S45C	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~
—	带通孔型 / 普通级	g6	S45C	高频淬火有效硬化层深度见怡合达官网淬火硬度 GCr15 HRC56~ S45C HRC56~ 9Cr18Mo或同等硬度耐蚀钢 HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介
扳手槽、通孔、轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。
通孔附近可能会因加工的退火效应导致的变形，使外径公差超出规定值。

选型参数

带扳手槽型（普通级）

型号			L 最小单位1	M 选择	扳手槽尺寸			C
代码	Dg6		L 最小单位1	M 选择	S	W	V	C
JT-CMVSD JT-CMVSU JT-CMVSQ JT-CMVSX JT-CMVSL JT-CMVUD JT-CMVUU	6	-0.004 -0.012	15~600	3	根据使用要求指定S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.5以下
	8	-0.005 -0.014	15~800	3 4 5		7
	10	-0.005 -0.014	15~800	3 4 5 6		8
	12	-0.006 -0.017	15~1000	4 5 6 8		10	10
	13		20~1000	4 5 6 8		11
	15		20~1000	4 5 6 8 10		13
	16		25~1200	4 5 6 8 10		14
	18			4 5 6 8 10 12		16
	20	-0.007 -0.020		4 5 6 8 10 12		17		1.0以下
	25		30~1200	6 8 10 12 16		22
	30		30~1500	6 8 10 12 16 20		27	15
	35	-0.009 -0.025	30~1500	8 10 12 16 20 24		30	15
	40		40~1500	10 12 16 20 24 30		36	20
	50		60~1500	12 16 20 24 30		41	20

JT-CMVSQ仅适用于D≤30且L≤500。

带扳手槽型（精密级）

型号			L 最小单位1	M 选择	扳手槽尺寸			C
代码	Dg6		L 最小单位1	M 选择	S	W	V	C
JT-CMVQD JT-CMVQU JT-CMVQX JT-CMVQL	6	-0.004 -0.012	20~300	3	根据使用要求指定S尺寸最小单位1 扳手槽尺寸参阅导向轴产品简介	5	8	0.5以下
	8	-0.005 -0.014	20~300	3 4 5		7
	10	-0.005 -0.014	20~350	3 4 5 6		8
	12	-0.006 -0.017		4 5 6 8		10	10
	13			4 5 6 8		11
	15			4 5 6 8 10		13
	16			4 5 6 8 10		14
	18			4 5 6 8 10 12		16
	20	-0.007 -0.020	25~450	4 5 6 8 10 12		17		1.0以下
	25			4 5 6 8 10 12 16		22
	30			6 8 10 12 16 20		27	15

带通孔型（普通级）

型号			L 最小单位1	M 选择	通孔尺寸		C
代码	Dg6		L 最小单位1	M 选择	H	d	C
JT-CMASD JT-CMASU JT-CMASQ JT-CMASX JT-CMASL	8	-0.005 -0.014	15~500	3 4 5	根据使用要求指定H尺寸最小单位1	3	0.5以下
	10	-0.005 -0.014		3 4 5 6
	12	-0.006 -0.017		4 5 6 8
	13		20~500	4 5 6 8		4
	15		20~500	4 5 6 8 10
	16		25~500	4 5 6 8 10
	18			4 5 6 8 10 12		6
	20	-0.007 -0.020		4 5 6 8 10 12		6	1.0以下
	25		30~500	4 5 6 8 10 12 16		7
	30		30~500	6 8 10 12 16 20		7

JT-CMASQ仅适用于D≤30且L≤500。

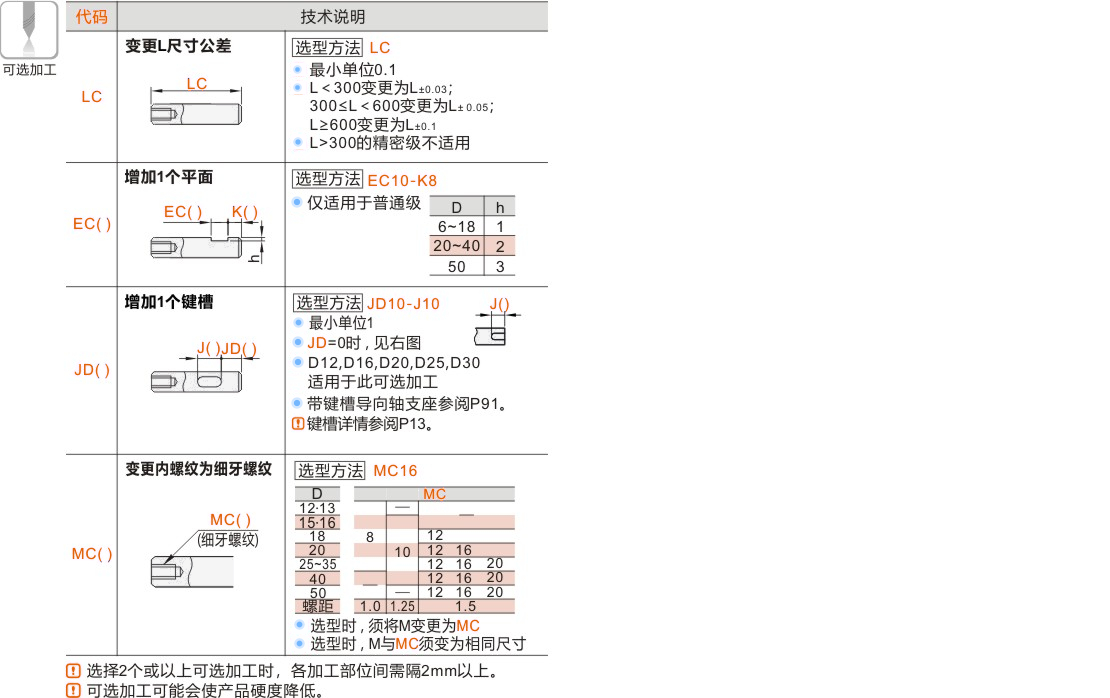

可选加工参数

暂未上传文档资料

实心导向轴 一端内螺纹带扳手槽型

实心导向轴一端内螺纹带扳手槽型
