方形丝杠支座组件侧面带孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / ①	材质 / ②	材质 / ③	表面处理 / ①	类型
JT-IVXLD	S45C	SUJ2	弹簧钢	发黑	侧面带孔型 ● 支撑侧
JT-IVNLD	S45C	SUJ2	不锈钢	无电解镀镍	侧面带孔型 ● 支撑侧
JT-IVSLD	S45C	SUJ2	不锈钢	镀黑铬	侧面带孔型 ● 支撑侧
JT-IVQLD	SUS304	SUS304	不锈钢	—	侧面带孔型 ● 支撑侧

轴承已经封入适量锂皂基抗极压润滑脂。
轴承为双铁盖。
使用JIS 6级的径向轴承、最适用于高精度、高速旋转用途(仅适用JT-IVXLD/JT-IVNLD/JT-IVSLD)。
EH71使用SUS304深沟球轴承，适用于低转速，低载荷用途。

构成零件

选型参数

选型表

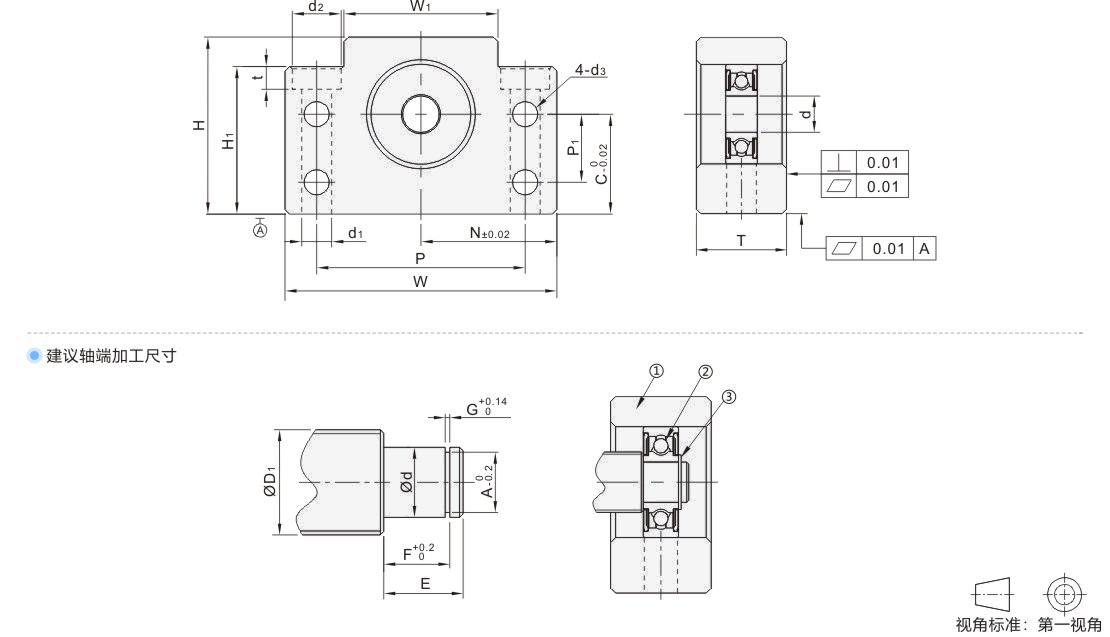

型号		Ød	T	W	H	C	W1	H1	P	P1	Ød1	Ød2	t	Ød3	N	建议轴端加工尺寸							使用C型挡圈
代码	规格															搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸				JT-IVXLD	JT-IVNLD JT-IVSLD JT-IVQLD
代码	规格															ØD1	Ød		ØA	E	F	G	JT-IVXLD	JT-IVNLD JT-IVSLD JT-IVQLD
发黑 JT-IVXLD 无电解镀镍 JT-IVNLD 镀黑铬 JT-IVSLD 无表面处理 JT-IVQLD	10※	8	20	60	39	22	34	32.5	46	15	6.6	11	5	5.5	30	12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8	TBP03-8
	12※	10		60	43	25	35	32.5	46	18			1.5		30	14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10	TBP03-10
	15※	15		70	48	28	40	38	54	18			6.5		35	18/20	15	-0.005 -0.014	14.3	13	10.15		TBP01-15	TBP03-15
	17	17	23	86	64	39	50	55	68	28	9	14	8.5	6.6	43	20/25	17	-0.005 -0.014	16.2	16	13.15		TBP01-17	TBP03-17
	20※	20	26	88	60	34	52	50	70	22	9	14	8.5	6.6	44	25/28/30	20	-0.005 -0.014	19	19	13.35	1.35	TBP01-20	TBP03-20
	25※	25	30	106	80	48	64	70	85	33	11	17.5	11	9	53	30/32/36	25	-0.005 -0.014	23.9	20	16.35	1.35	TBP01-25	TBP03-25
	30※	30	32	128	89	51	76	78	102	33	14	20	13	11	64	36/40	30	-0.005 -0.015	28.6	21	17.75	1.75	TBP01-30	TBP03-30
	35	35	32	140	96	52	88	79	114	35	14	20	13	11	70	40/45	35	-0.008 -0.019	33	22	18.75	1.75	TBP01-35	TBP03-35
	40	40	37	160	110	60	100	90	130	37	18	26	17.5	14	80	50	40	-0.008 -0.019	38	23	19.95	1.95	TBP01-40	TBP03-40
	50	50	40	170	130	70	106	95	138	40					85	63	50	-0.008 -0.018	47	27	22.2	2.2	TBP01-50	TBP03-50
	60	60	45	190	150	85	130	110	160	50					95	80	60	-0.009 -0.029	57	29	24.2	2.2	TBP01-60	TBP03-60

JT-IVQLD仅适用带※规格。

暂未上传文档资料

方形丝杠支座组件 侧面带孔型
