陶瓷深沟球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 套圈	材质 / 球体	材质 / 保持架	轴承游隙	推荐使用最高温度	类型
JT-XXNDD	ZrO2	ZrO2	PTFE	C0	200℃	标准型
JT-XXNDU	ZrO2	ZrO2	PEEK	C0	220℃	标准型
JT-XXNUD	ZrO2	ZrO2	一	C3~C4	350℃	满球型

选型参数

选型表

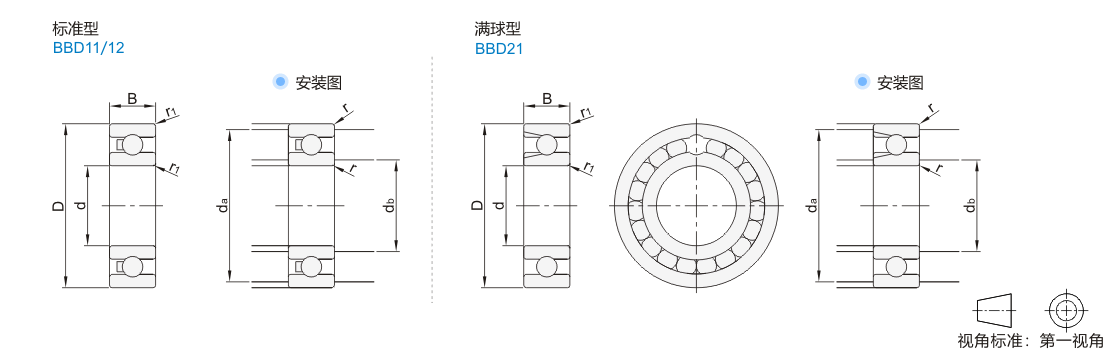

型号		d	D	B	r1	安装尺寸				参考重量 (g)
型号						db		da (max)	r (max)
代码	轴承型号					(min)	(max)	da (max)	r (max)
标准型 JT-XXNDD JT-XXNDU 满球型 JT-XXNUD	6800	10	19	5	0.3	12	12.5	17	0.3	4
	6900		22	6			13	20		7
	6000		26	8			13.5	24		14
	6200		30	9	0.6	14	16	26	0.6	25
	6300		35	11	0.6		16.5	31	0.6	40
	6801	12	21	5	0.3		14.5	19	0.3	5
	6901		24	6			15	22		8
	6001		28	8			16	26		17
	6201		32	10	0.6	16	17	28	0.6	28
	6301		37	12	1.0	17	18	32	1.0	46
	6802	15	24	5	0.3		17.5	22	0.3	5
	6902		28	7			17.5	26		12
	6002		32	9			19	30		24
	6202		35	11	0.6	19	20	31	0.6	35
	6302		42	13	1.0	20	22.5	37	1.0	64
	6803	17	26	5	0.3	19	19.5	24	0.3	5
	6903		30	7			20	28		13
	6003		35	10			21	33		32
	6203		40	12	0.6	21	23	36	0.6	52
	6303		47	14	1.0	22	25.5	42	1.0	87
	6804	20	32	7	0.3		22.5	30	1.0	13
	6904		37	9	0.3		24	35	0.3	28
	6004		42	12	0.6	24	26	38	0.6	52
	6204		47	14	1.0	25	28	42	1.0	82
	6304		52	15	1.1	26.5		45.5		110
	6805	25	37	7	0.3	27		35		16
	6905		42	9	0.3	27	29	40	0.3	32
	6005		47	12	0.6	29	30.5	43	0.6	61
	6205		52	15	1.0	30	32	47	1.0	99
	6305		62	17	1.1	31.5	36	55.5		180
	6806	30	42	7	0.3	32	33	40		18
	6906		47	9	0.3	32	34	45	0.3	40
	6006		55	13	1.0	35	37	50	1.0	89
	6206		62	16	1.0	35	39	57		150
	6306		72	19	1.1	36.5	42.5	65.5		270
	6807	35	47	7	0.3	37	38	45	0.3	21
	6907		55	10	0.6	39	40	51	0.6	58
	6007		62	14	1.0	40	42	57	1.0	120
	6207		72	17	1.1	41.5	45	65.5	1.0	220
	6307		80	21	1.5	43	47	72	1.5	360
	6808	40	52	7	0.3	42	43	50	0.3	20
	6908		62	12	0.6	44	45	58	0.6	90
	6008		68	15	1.0	45	47	63	1.0	150
	6208		80	18	1.1	46.5	51	73.5	1.0	280
	6308		90	23	1.5	48	53	82	1.5	490
	6809	45	58	7	0.3	47	47.5	56	0.3	29
	6909		68	12	0.6	49	50	64	0.6	97
	6009		75	16	1.0	50	53.5	70	1.0	190
	6209		85	19	1.1	51.5	55.5	78.5	1.0	320
	6309		100	25	1.5	53	61.5	92	1.5	640
	6810	50	65	7	0.3	52	52.5	63	0.3	38
	6910		72	12	0.6	54	55	68	0.6	100
	6010		80	16	1.0	55	57.5	75	1.0	200
	6210		90	20	1.1	56.5	60	83.5	1.0	350
	6310		110	27	2.0	59	68	101	2.0	820
