选型参数

丝杠轴径 *

导程 *

长度L(mm) *

200~1500/1

固定端连接位长度F(mm) *

15~20/1

固定端连接位外径P(mm) *

10~12/1

滚珠丝杠标准螺母型 C5级

图片仅供参考

滚珠丝杠标准螺母型 C5级

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMCQU	右旋	C5	S55C	SCM415H	高频	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

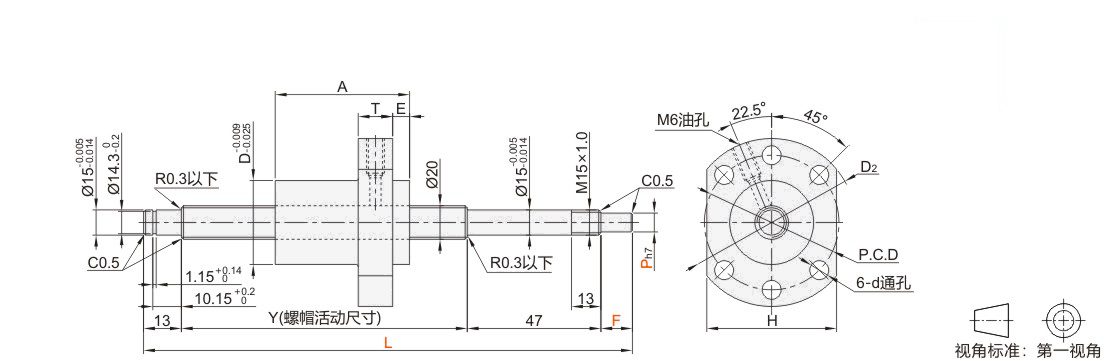

选型表

型号			最小单位1			Y	A	D	D2	E	H	T	P.C.D	d	滚珠直径	螺母环圈数	基本额定负载
代码	丝杠轴径	导程	L	F	P	Y	A	D	D2	E	H	T	P.C.D	d	滚珠直径	螺母环圈数	C(动)kN	Co(静)kN
JT-IMCQU	20	5	200~1500	15~20	10~12	L-(60+F)	33	36	58	7	44	10	47	6.6	3.175	3.8×1	14.55	36.10
		10					52									3.8×1	14.87	37.59
		20					52									1.8×1	7.49	17.24

研磨滚珠丝杠与丝杠支座组件的推荐组合 (推荐丝杠固定座与推荐丝杠支撑座请在怡合达网站搜索查看）

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMCQU	20	5 10 20	圆法兰	JT-IVXSD-15	JT-IVXDD-15
JT-IMCQU	20	5 10 20	方形	JT-IVXFD-15B	JT-IVXQD-15

研磨滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMCQU	20	5	JT-IAASD JT-IAASU JT-IAASX	2005 2010
		10
		20

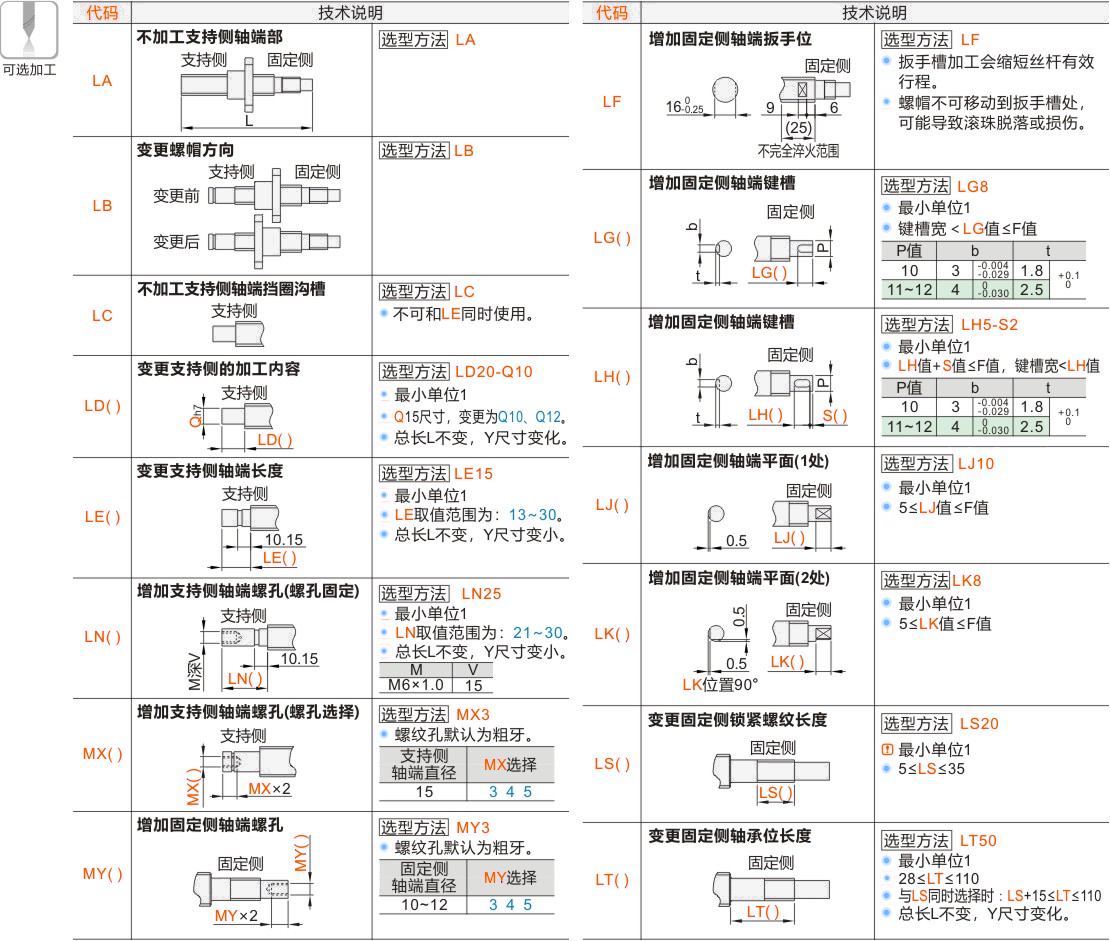

可选加工参数
