万向球螺杆式全螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	主球材质	表面处理 / 主体	表面处理 / 主球	类型
JT-ENVDX●	S45C	SUJ2	发黑	一	螺杆式 ● 全螺纹型
JT-ENVDL	SUSXM-7	SUS440C	一	一	螺杆式 ● 全螺纹型
JT-ENVDM	SUSXM-7	POM	一	一	螺杆式 ● 全螺纹型
JT-ENVDG	SUSXM-7	尼龙	一	一	螺杆式 ● 全螺纹型

当主球为非不锈钢材质时，出厂前会进行涂抹防锈油处理，为避免产品生锈，建议在使用的过程中定期维护。

选型参数

选型表

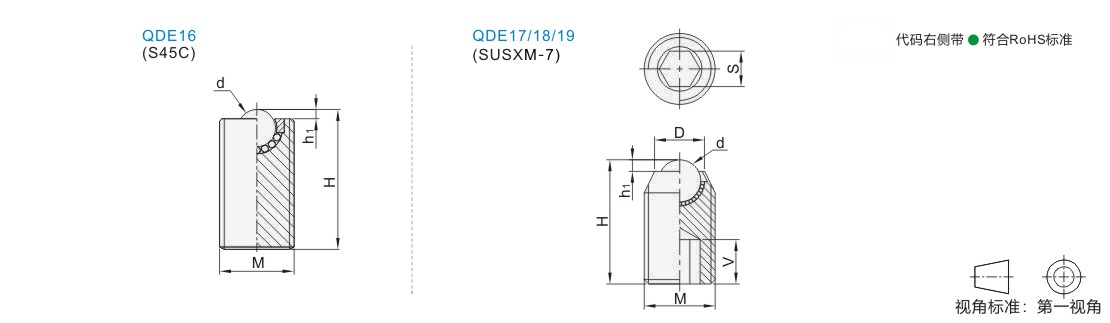

型号		D	M	H	h1	d	S	V	单体载重 (kg)	容许荷重 (kg)	耐负载N （kgf）
代码	规格	D	M	H	h1	d	S	V	单体载重 (kg)	容许荷重 (kg)	耐负载N （kgf）
JT-ENVDX	8	—	16	30	2	8	—	—	5	8	—
JT-ENVDL JT-ENVDM JT-ENVDG	6	3.5	6	12	0.9	3.18	3	3.5	—	—	2(0.2)
	8	5	8	14	1.3	4.76	4	5			5(0.5)
	10	7	10	16	1.2	4.76	5	6			14(1.4)
	12	8	12	20	1.5	5.56	6	8			41(4.2)
	16	12	16	25	2.5	8.73	8	10			55(5.6)
	20	15	20	30	3.5	10.32	10	12			62(6.3)

暂未上传文档资料

万向球 螺杆式 全螺纹
