微型直线导轨滑块标准型

图片仅供参考

微型直线导轨滑块标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-RSTBSD	普通级	上锁式	单滑块	上锁式	SUS440C	SUS440C	组件
JT-RSTBSU	普通级	上锁式	双滑块	上锁式	SUS440C	SUS440C	组件
JT-RSTBSO	精密级	上锁式	单滑块	上锁式	SUS440C	SUS440C	组件
JT-RSTBSX	精密级	上锁式	双滑块	上锁式	SUS440C	SUS440C	组件

选型参数

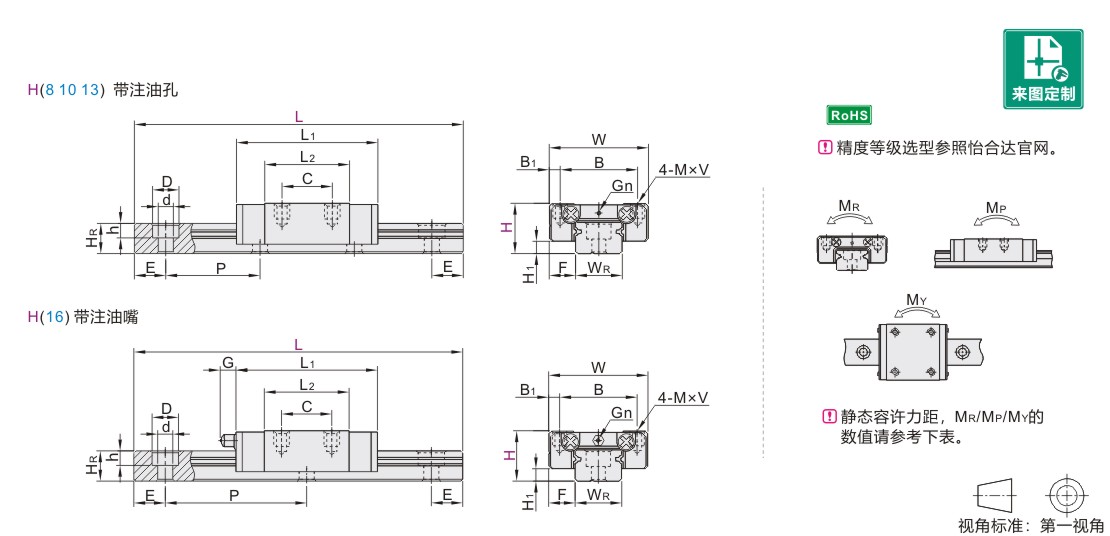

选型表

型号		L	润滑系统	H1	F	滑块尺寸
代码	H	L	润滑系统	H1	F	W	B	B1	C	L1	L2	G	Gn	M×V
JT-RSTBSD JT-RSTBSU JT-RSTBSO JT-RSTBSX	8	40~130	带注油孔	1.5	5	17	12	2.5	8	22.4	12.4	—	Ø1.2	M2×2.5
	10	35~275		2.2	5.5	20	15	2.5	10	28.8	18.2			M3×3
	13	45~470		3	7.5	27	20	3.5	15	34	20			M3×3.5
	16	70~670	带注油嘴	4	8.5	32	25	3.5	20	42	26	4.5	Ø3	M3×4

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到1000mm/条。

滑轨尺寸							基本额定负载(KN)		静态容许力矩(N-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
7	4.7	4.2	2.3	2.4	15	M2×6	0.98	1.26	4.7	2.85	2.85	0.008	0.22
9	6.05	6	3.3	3.5	20	M3×8	1.88	2.6	11.82	7.38	7.38	0.015	0.35
12	7.5		4.5		25	M3×8	2.82	3.89	25.44	13.7	13.7	0.034	0.63
15	9.5		4.5		40	M3×10	4.64	5.61	45.1	21.6	21.6	0.053	1.03

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E		H	L 最小单位1	N (安装孔数)	E
8	40-50	3	E=[L-(N-1)×P]/2		13	333-357	14	E=[L-(N-1)×P]/2
	51-65	4				358-382	15
	66-80	5				383-407	16
	81-95	6				408-432	17
	96-110	7				433-457	18
	111-125	8				458-470	19
	126-130	9			16	70-87	2
10	35-47	2				88-127	3
	48-67	3				128-167	4
	68-87	4				168-207	5
	88-107	5				208-247	6
	108-127	6				248-287	7
	128-147	7				288-327	8
	148-167	8				328-367	9
	168-187	9				368-407	10
	188-207	10				408-447	11
	208-227	11				448-487	12
	228-247	12				488-527	13
	248-267	13				528-567	14
	268-275	14				568-607	15
13	45-57	2				608-647	16
	58-82	3				648-670	17
	83-107	4			/
	108-132	5
	133-157	6
	158-182	7
	183-207	8
	208-232	9
	233-257	10
	258-282	11
	283-307	12
	308-332	13

P：螺钉孔间距离
E：螺钉中心孔至端面距离

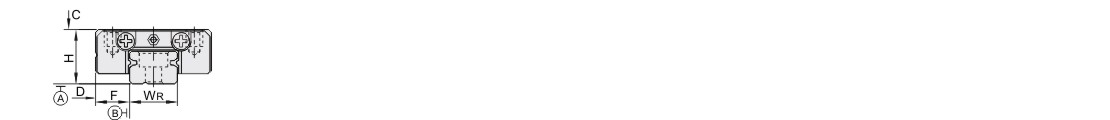

精度基准

类型	尺寸精度(µm)		普通级	精密级
单组导轨	单滑块	高度H的容许尺寸误差	±0.04	±0.02
	单滑块	宽度F的容许尺寸误差	±0.04	±0.025
	双滑块	高度H的相互误差	0.03	0.015
	双滑块	宽度F的相互误差	0.03	0.02
多组导轨	多组导轨高度H的相互误差		0.07	0.04
单组/多组导轨	滑块C面对滑轨A面的行走平行度		请在怡合达网站参阅行走精度表
单组/多组导轨	滑块D面对滑轨B面的行走平行度		请在怡合达网站参阅行走精度表
