单耳环T型铰链座

图片仅供参考

单耳环T型铰链座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UHZUD	S45C	发黑	单耳环 T型 ● W尺寸指定型 ● H7型
JT-UHZUU	S45C	无电解镀镍	单耳环 T型 ● W尺寸指定型 ● H7型
JT-UHZUX	SUS304	—	单耳环 T型 ● W尺寸指定型 ● H7型
JT-UHZQD	S45C	发黑	单耳环 T型 ● W尺寸指定型 ● 无油衬套型

选型参数

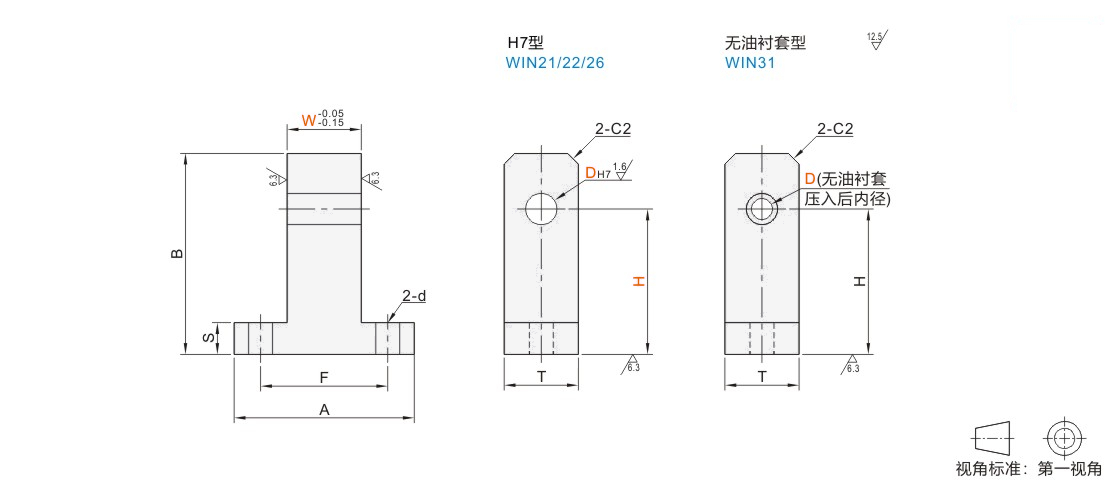

型号			W 最小单位1	H 最小单位5	A	F	B	S	T	d
代码	D_H7		W 最小单位1	H 最小单位5	A	F	B	S	T	d
JT-UHZUD JT-UHZUU JT-UHZUX	2	+0.010 0	3~5	15~20	22	15	H+3	5	6	3.5
	3	+0.010 0	3~6	15~25	25	15	H+5		9	4.5
	4	+0.012 0	4~8	15~25	25	17	H+5		9
	5		5~10	20~30	32	23	H+6		12
	6		6~12	20~30	32	23	H+8		12
	8	+0.015 0	8~16	25~35	38	27	H+8	10	16	5.5
	10	+0.015 0	10~18	30~40		28	H+10		16
	12	+0.018 0	12~18			28			19
	13		13~24		50	37			19
	14		14~24	35~45			H+12	15	22	6.5
	15		15~24
	16		16~24
	20	+0.021 0	20~30	40~50	65	49	H+14		25	9
	25	+0.021 0	25~35	40~50	65	49	H+17		30	9

JT-UHZQD

型号			W 选择	H	A	F	B	S	T	d
代码	D	D公差 (参考)	W 选择	H	A	F	B	S	T	d
JT-UHZQD	4	+0.062 0	4 5 6 8	20	25	17	H+5	5	9	4.5
	5	+0.062 0	5 6 8 9 10		32	23	H+6		12
	6	+0.065 0	6 8 9 10 12		32	23	H+8		12
	8		8 9 10 12 14 15 16	25	38	27	H+8	10	16	5.5
	10		10 12 14 15 16 18	30		28	H+10		16
	12	+0.068 0	12 14 15 16 18			28			19
	13		14 15 16 18 20 22 24		50	37			19
	15		15 16 18 20 22 24	35			H+12	15	22	6.5
	16		16 18 20 22 24	35			H+12	15	22	6.5

JT-UHZQD使用无袖衬套型号及数量

D	W	型号	数量
4	4	OFV01-d4-L3	1
	5	OFV01-d4-L4	1
	6	OFV01-d4-L5	1
	8	OFV01-d4-L6	1
5	5	OFV01-d5-L4	1
	6	OFV01-d5-L5	1
	8	OFV01-d5-L6	1
	9	OFV01-d5-L8	1
	10	OFV01-d5-L8	1
6	6	OFV01-d6-L5	1
	8	OFV01-d6-L6	1
	9	OFV01-d6-L8	1
	10	OFV01-d6-L8	1
	12	OFV01-d6-L10	1
8	8	OFV01-d8-L6	1
	9	OFV01-d8-L8	1
	10	OFV01-d8-L8	1
	12	OFV01-d8-L10	1
	14	OFV01-d8-L12	1
	15	OFV01-d8-L12	1
	16	OFV01-d8-L15	1
10	10	OFV01-d10-L8	1
	12	OFV01-d10-L10	1
	14	OFV01-d10-L12	1
	15	OFV01-d10-L12	1
	16	OFV01-d10-L15	1
	18	OFV01-d10-L15	1
12	12	OFV01-d12-L10	1
	14	OFV01-d12-L12	1
	15	OFV01-d12-L12	1
	16	OFV01-d12-L15	1
	18	OFV01-d12-L15	1
13	14	OFV01-d13-L12	1
	15	OFV01-d13-L12	1
	16	OFV01-d13-L15	1
	18	OFV01-d13-L15	1
	20	OFV01-d13-L15	1
	22	OFV01-d13-L20	1
	24	OFV01-d13-L20	1
15	15	OFV01-d15-L12	1
	16	OFV01-d15-L15	1
	18	OFV01-d15-L15	1
	20	OFV01-d15-L15	1
	22	OFV01-d15-L20	1
	24	OFV01-d15-L20	1
16	16	OFV01-d16-L15	1
	18	OFV01-d16-L15	1
	20	OFV01-d16-L15	1
	22	OFV01-d16-L20	1
	24	OFV01-d16-L20	1
