选型参数

适用导柱直径PD(mm) *

弹簧自由长度F(mm) *

25~80/5

钢球导套用弹簧

图片仅供参考

钢球导套用弹簧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-JAEUO	SWP-B	发黑	OFT11专用弹簧

选型参数

选型表

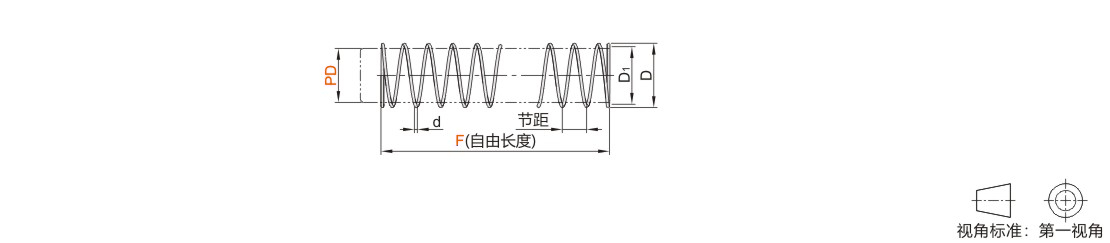

型号		F 最小单位5	d	节距	D	D1
代码	PD 适用导柱直径	F 最小单位5	d	节距	D	D1
JT-JAEUO	20	25~40	0.9	12	25	23.2
	22	25~50	1	12	27	25
	25	25~60	1.1	13	30	27.8
	28	25~60	1.2	15	35	32.6
	32	35~70	1.5	15	39	36
	38	35~70	1.8	18	47	43.4
	45	45~80	2	20	54	50
	50		2.3		59	54.4
	60		2.6		69	63.8

弹簧压紧长度表

PD 适用导柱直径	F
PD 适用导柱直径	25	30	35	40	45	50	55	60	65	70	75	80
20	3.7	4	4.4	4.8	—	—	—	—	—	—	—	—
22	4.1	4.5	4.9	5.3	5.7	6.2	—	—
25	4.3	4.7	5.2	5.6	5.9	6.4	6.8	7.3
28	4.4	4.8	5.2	5.6	6	6.4	6.8	7.2
32	—	—	6.4	7	7.5	8	8.5	9.5	9.4	10
38			7	7.6	8	8.6	9	9.5	10	10.6
45			—	—	8.6	9	9.6	10	10.6	11	11.6	12
50					9.9	10.4	11	11.5	12.2	12.6	13.3	13.8
60					11.2	11.7	12.5	13	13.8	14.3	15.1	15.6
