包胶轴承带槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	轴承材质	衬层 / 材质	轴 / 材质	类型
JT-XOCSD	SUS420	聚缩醛	—	U形槽 ● 无螺纹型
JT-XOCSU	SUJ2	聚缩醛	—	U形槽 ● 无螺纹型
JT-XOCDD	SUS420	聚缩醛	SUS303	U形槽 ● 内六角外螺纹型
JT-XOCDU	SUJ2	聚缩醛	SUS303	U形槽 ● 内六角外螺纹型
JT-XOCUU	SUJ2	聚缩醛	SUS303	V形槽 ● 外螺纹型
JT-XOCQU	SUJ2	聚缩醛	SUS303	V形槽 ● 内六角外螺纹型
JT-XOCFU	SUJ2	聚缩醛	SUS303	单法兰型 ● 内六角外螺纹型

特点：可用作滑轮等用途的产品。
不同批次产品包胶衬层可能存在色差。
轴承精度 JIS B 1514 6级

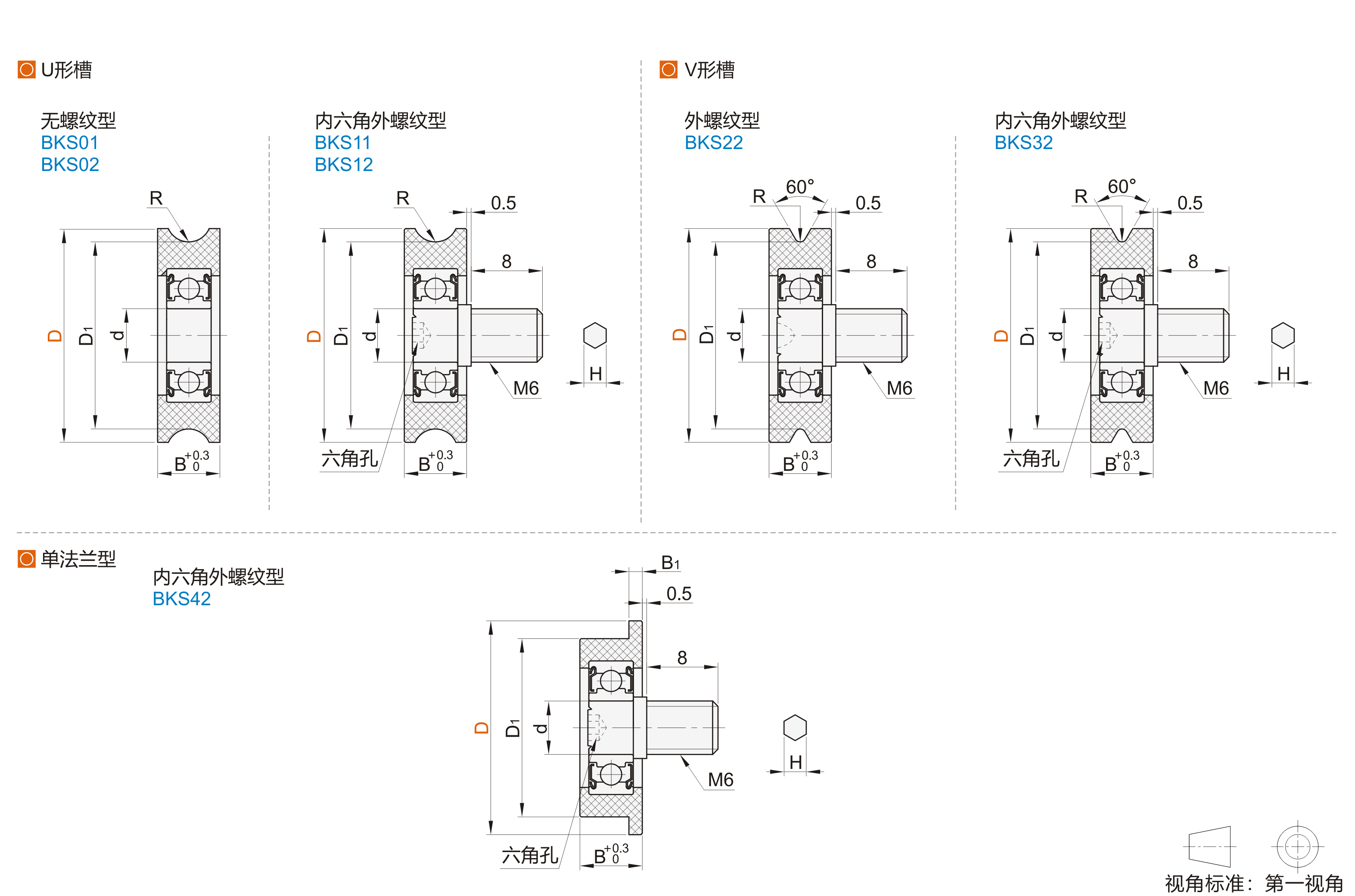

选型参数

U形槽/V形槽

型号		d	D1	B	R		六角孔 H	使用轴承	容许负载 N
代码	D	d	D1	B	U形槽	V形槽	六角孔 H	使用轴承	容许负载 N
U形槽 V形槽无螺纹型外螺纹型 JT-XOCSD JT-XOCUU JT-XOCSU 内六角外螺纹型内六角外螺纹型 JT-XOCDD JT-XOCQU JT-XOCDU	22	6	19	7	2.5	0.6	2.5	BAF696ZZ	78
	24	6	21	7			2.5	BAF696ZZ	78
	30	8	27	9			5	BAF608ZZ	175
	35	8	31	9			5	BAF608ZZ	175

单法兰型

型号		d	D1	B	B1	六角孔 H	使用轴承	容许负载 N
代码	D	d	D1	B	B1	六角孔 H	使用轴承	容许负载 N
JT-XOCFU	24	6	20	7	1.5	2.5	BAF696ZZ	78
JT-XOCFU	35	8	30	9	2	5	BAF608ZZ	175

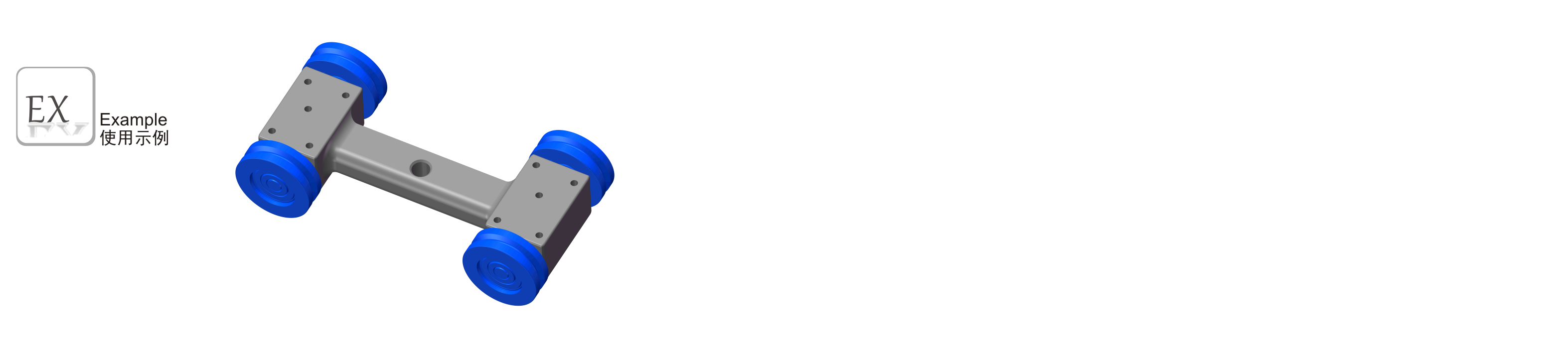

工程塑料轴承与杆机构接触，满足对静音的要求。一般情况下使用在
机电设备、健身器材、食品机械、家具及装潢建材等。
