梅花式联轴器 螺钉夹紧型 贯穿款
图片仅供参考
收藏 分享

梅花式联轴器 螺钉夹紧型 贯穿款

产品属性： 类型 简易装拆梅花式 主体材质 铝合金 表面处理 阳极氧化 调整环材质 聚氨酯 轴锁紧方式 螺钉夹紧型 种类筛选 梅花式联轴器
产品型号： 请点击左侧选项进行选型 重新选型
代码材质 / 主体材质 / 间隔环硬度 / 间隔环表面处理 / 主体附件类型
JT-NVFDX铝合金聚氨酯邵氏A98阳极氧化内六角圆柱头螺钉螺钉夹紧型

特点
具有一定的弹性效果，可吸收振动、偏心及偏角。
低扭矩状态下实现零背隙扭矩传递。
具有电绝缘性。

聚氨酯弹性体为空心间隔环！
径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理；

选型参数

选型表

型号d-e
代码D
JT-NVFDX20d3456
e3 4 5 64 5 65 66
25d4566.357899.52510
e4 5 6 6.35 7 8 9 9.525 105 6 6.35 7 8 9 9.525 106 6.35 7 8 9 9.525 106.35 7 8 9 9.525 107 8 9 9.525 108 9 9.525 109 9.525 109.525 1010
30d66.357899.52510
e6 6.35 7 8 9 9.525 106.35 7 8 9 9.525 107 8 9 9.525 108 9 9.525 109 9.525 109.525 1010
35d899.52510111212.7131415
e8 9 9.525 10 11 12 12.7 13 14 159 9.525 10 11 12 12.7 13 14 159.525 10 11 12 12.7 13 14 1510 11 12 12.7 13 14 1511 12 12.7 13 14 1512 12.7 13 14 1512.7 13 14 1513 14 1514 1515
40d899.52510111212.713141516171819
e8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 199 9.525 10 11 12 12.7 13 14 15 16 17 18 199.525 10 11 12 12.7 13 14 15 16 17 18 1910 11 12 12.7 13 14 15 16 17 18 1911 12 12.7 13 14 15 16 17 18 1912 12.7 13 14 15 16 17 18 1912.7 13 14 15 16 17 18 1913 14 15 16 17 18 1914 15 16 17 18 1915 16 17 18 1916 17 18 1917 18 1918 1919
40Ld899.52510111212.713141516171819
e8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 199 9.525 10 11 12 12.7 13 14 15 16 17 18 199.525 10 11 12 12.7 13 14 15 16 17 18 1910 11 12 12.7 13 14 15 16 17 18 1911 12 12.7 13 14 15 16 17 18 1912 12.7 13 14 15 16 17 18 1912.7 13 14 15 16 17 18 1913 14 15 16 17 18 1914 15 16 17 18 1915 16 17 18 1916 17 18 1917 18 1918 1919
55d10111212.7131415161718192022242526
e10 11 12 12.7 13 14 15 16 17 18 19 20 22 24 25 2611 12 12.7 13 14 15 16 17 18 19 20 22 24 25 2612 12.7 13 14 15 16 17 18 19 20 22 24 25 2612.7 13 14 15 16 17 18 19 20 22 24 25 2613 14 15 16 17 18 19 20 22 24 25 2614 15 16 17 18 19 20 22 24 25 2615 16 17 18 19 20 22 24 25 2616 17 18 19 20 22 24 25 2617 18 19 20 22 24 25 2618 19 20 22 24 25 2619 20 22 24 25 2620 22 24 25 2622 24 25 2624 25 2625 2626
65d14151617181920222425262830
e14 15 16 17 18 19 20 22 24 25 26 28 3015 16 17 18 19 20 22 24 25 26 28 3016 17 18 19 20 22 24 25 26 28 3017 18 19 20 22 24 25 26 28 3018 19 20 22 24 25 26 28 3019 20 22 24 25 26 28 3020 22 24 25 26 28 3022 24 25 26 28 3024 25 26 28 3025 26 28 3026 28 3028 3030
80d20222425262830323536
e20 22 24 25 26 28 30 32 35 3622 24 25 26 28 30 32 35 3624 25 26 28 30 32 35 3625 26 28 30 32 35 3626 28 30 32 35 3628 30 32 35 3630 32 35 3632 35 3635 3636

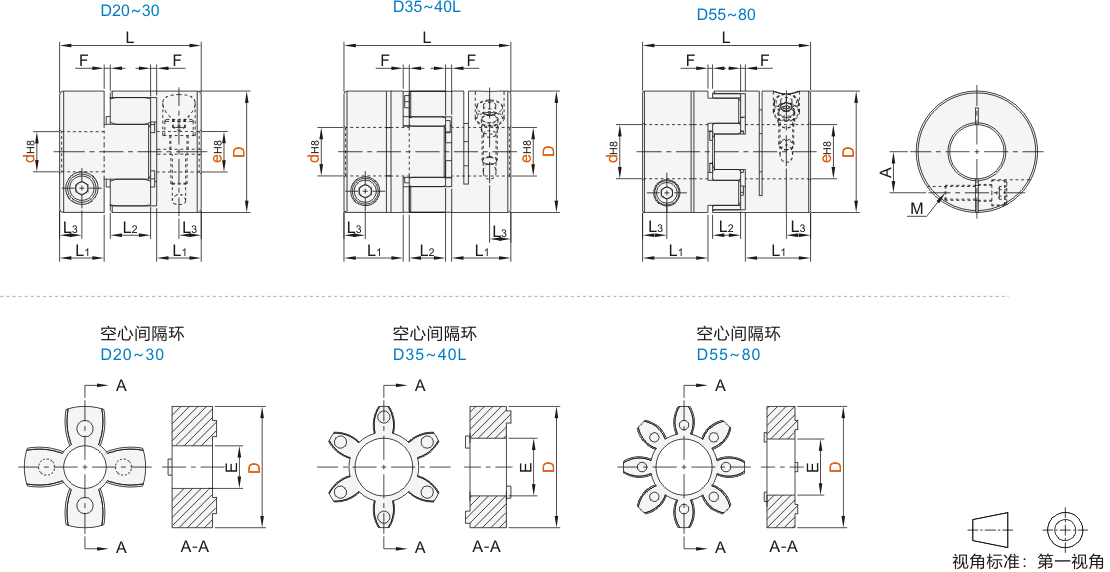

尺寸性能表

型号LL1L2L3FA间隔环
E		M锁紧扭矩
(N·m)		额定扭矩
(N·m)		最大扭矩
(N·m)		最高转速
(r/min)		惯性力矩
(k·gm²)		静态扭转刚性
(N·m/rad)		容许安装偏差重量
(g)
代码D径向(mm)角向(°)轴向(°)
JT-NVFDX2030108515.58M31.54.89.6100002.3×10⁻⁶420.11±0.820
253411105.51810.2M31.59.519100005.2×10⁻⁶95±0.933
303511105.51.5910.5M43.41224100009.1×10⁻⁶132±1.050
355018116.51.510.516M571530100003.2×10⁻⁵950±1.198
405519.512721318M5716.533100005.5×10⁻⁵1250±1.2134
40L662512821318M5716.533100008.7×10⁻⁵1500±1.2165
5578301410.522027M614459070002.8×10⁻⁴1940±1.4350
65903515132.52230M83010020060006.2×10⁻⁴3010±1.5580
8011445181532638M83025050050001.9×10⁻³5820±1.81102


惯性力矩和重量按最大孔径计算。
需求为零背隙时，使用实心间隔环。
使用环境温度高于30℃时，根据使用环境对应温度修正系数调整额定扭矩与最大扭矩。

 使用环境对应温度修正系数

环境温度温度修正系数
-20℃~30℃1
+40℃0.8
+50℃0.75
+60℃0.7

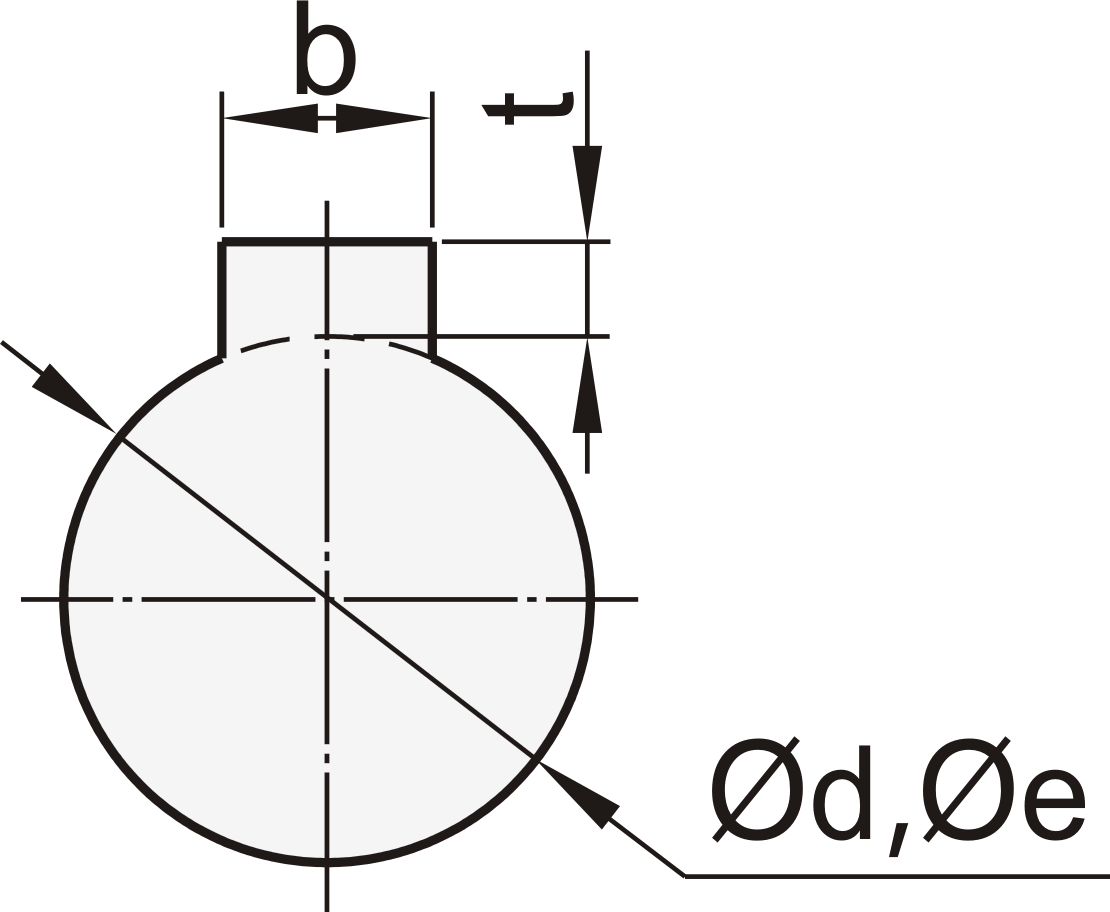

 键槽尺寸表



轴径尺寸键槽尺寸
Ød,Øe
(mm)		宽度b(mm)深度t(mm)
标准尺寸公差标准尺寸公差
Ø6~Ø7.992±0.01251+0.1
0
Ø8~Ø1031.4
Ø10.01~Ø124±0.0151.8
Ø12.01~Ø1752.3
Ø17.01~Ø2262.8
Ø22.01~Ø308±0.0183.3
Ø30.01~Ø3610+0.2
0

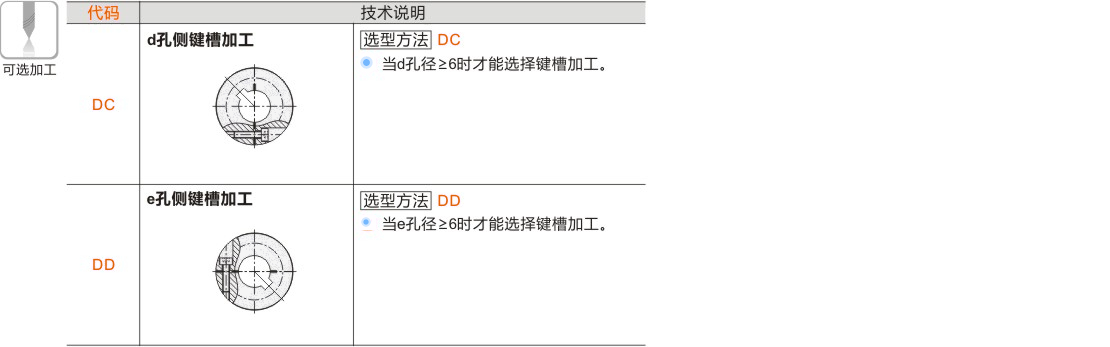

可选加工参数
产品名称
