法兰前端球面定位柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	载荷	主体 / 材质	主体 / 硬度	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	使用温度范围	类型
JT-WBFLO	轻载	S45C	29~35HRC	发黑	S45C	57~63HRC 渗碳淬火	镀锌	SWP-B	-30~80℃	带防松型 ● 金属销
JT-WBFLX	重载	S45C	29~35HRC	发黑	S45C	57~63HRC 渗碳淬火	发黑	SWP-B	-30~80℃	带防松型 ● 金属销

M3、M4规格未进行防松动处理。
禁止使用螺丝尾端内六角孔进行装卸，应按规格选用一字螺丝刀或定位柱专用扳手。
防松动处理在25℃左右环境中静置72小时以上，可达到最佳效果；
请注意在低温环境放置较短时间会使防松效果降低。

选型参数

选型表

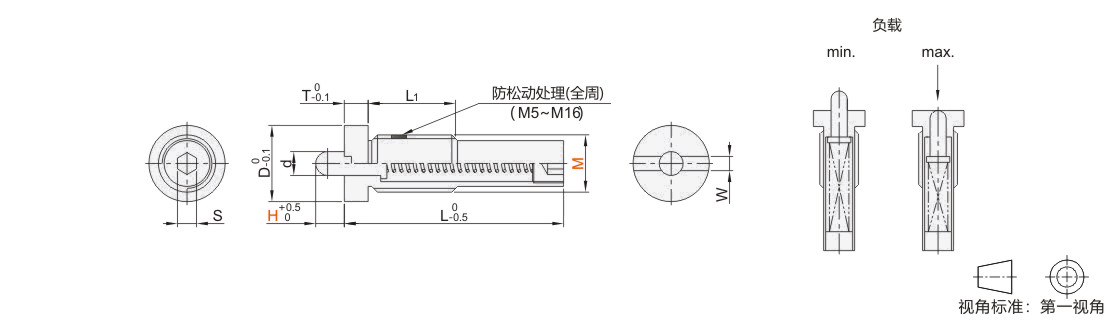

型号		H	螺距	d	L	L1	D	T	S	W	负载(N)
代码	M										轻载JT-WBFLO		重载JT-WBFLX
代码	M										min.	max.	min.	max.
轻载 JT-WBFLO 重载 JT-WBFLX	3	1.5	0.5	1.1	10	5	5	1.5	0.9	0.5	0.44	1.6	0.9	4.2
	3	3	0.5	1.1	15	5	5	1.5	0.9	0.5	0.29	1	1.1	4.9
	4	2	0.7	1.6	15	6	6	1.8	1.3	0.7	0.9	4.1	1.9	8.7
	4	4	0.7	1.6	24	6	6	1.8	1.3	0.7	0.7	2.2	0.29	8.3
	5	3	0.8	2	20	8	7	2	1.5	1.2	1.5	9.8	2	22.5
	5	5	0.8	2	27	8	7	2	1.5	1.2	1.6	10.4	2.5	23.4
	6	3	1.0	2.5	25	9	8	2.5	2	1.5	3.4	10.4	12.5	33.8
	6	5	1.0	2.5	30	9	8		2		1.9	9.7	6.2	32.6
	8	3	1.25	3.1	25	12	10		2.5		3.5	9.4	11.7	31.2
	8	5	1.25	3.1	27	12	10		2.5		2.9	9.6	8.3	31.9
	10	5	1.5	3.8	30	15	12		3		2.8	14.1	11.4	51
	10	10	1.5	3.8	43	15	12		3		2.9	14.6	9.5	60.8
	12	5	1.75	5.5	30	20	14	3	4	2	3.5	17.1	5.6	41
		10			43						2.5	21.1	5.2	55.9
		15			51						2.3	19.4	5.1	53.6
	16	10	2.0	8	60	25	18		5		12.1	38.0	26.5	78
		15			60						9.7	39.7	14.2	79.4
		20			85						8.6	40.1	16.8	80.4
		30			125						17	38.0	19.8	81.2
		40			125						5.5	41.2	7.6	84.3

kgf=N×0.101972
