组合型丝杠支座（平底型）

图片仅供参考

组合型丝杠支座（平底型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 本体	材质 / 支座组件	表面处理 / 本体	表面处理 / 支座组件	附件	类型
JT-IVAXX	铸铁	S45C	发黑	发黑	轴环2个锁紧螺母1个	组合型传动座 ● 平底型

选型参数

选型表

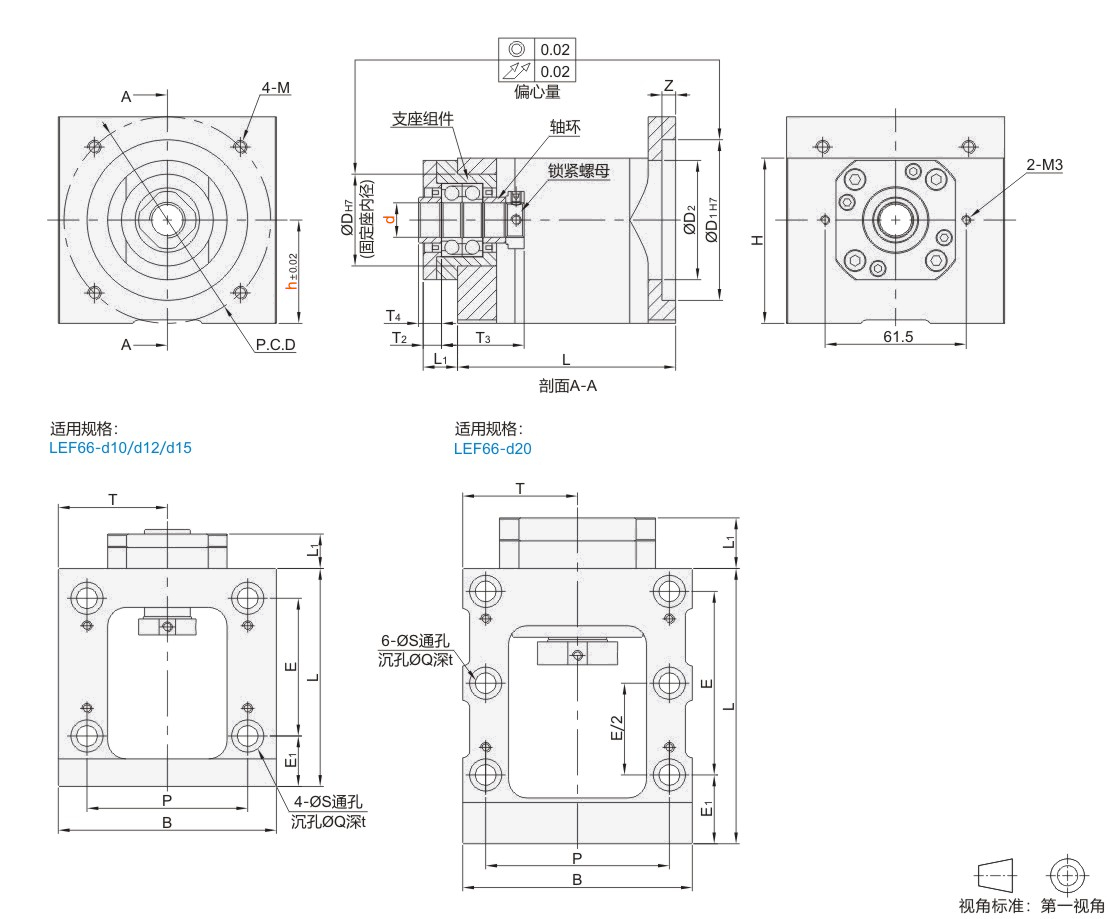

型号				适用电机类型	支座组件型号	D1	P.C.D	M	D	Z	D2	B	T	H	E	E1	P	S	Q	t	L	L1	T2	T3	T4	建议丝杠支座	建议电机规格
代码	适用丝杠轴径	适用电机法兰	中心高																							支撑侧	止口规格	安装 P.C.D
代码	d	F*	h																							支撑侧	止口规格	安装 P.C.D
JT-IVAXX	10	60	30	伺服电机	JT-IVXSD-10	50	70	M5	34	5	42	70	35	57	50	23	54	6.6	11	27	88	10	6	29.5	5.5	JT-IVXOQ-10	50	70
	10	60S	30		JT-IVXSD-10	50	70	M4	34	5	42	70	35	57	50	23	54	6.6	11	27	88	10	6	29.5	5.5	JT-IVXOQ-10
	12	60	30		JT-IVXSD-12	50	70	M5	36	5	42	70	35	57	50	23	54	6.6	11	27	88	10	6	29.5	5.5	JT-IVXOQ-12
	12	60S	30		JT-IVXSD-12	50	70	M4	36	5	42	70	35	57	50	23	54	6.6	11	27	88	10	6	29.5	5.5	JT-IVXOQ-12
	15	60	30		JT-IVXSD-15	50	70	M5	40	5	42	70	35	57	50	23	54	6.6	11	27	88	15	8	36	10	JT-IVXOD-15
		60S	30			50	70	M4		5	42	70	35	57	50	23	54	6.6	11		88					JT-IVXOD-15
		80	45			70	90	M6		6	52	95	47.5	72	60	22	70	9	14		95					JT-IVXOQ-1545	70	90
		80S	45			70	90	M5		6	52	95	47.5	72	60	22	70	9	14		95					JT-IVXOQ-1545
	20	80	48		JT-IVXSD-20	70	90	M6	57	7	57	100	50	85	80	30	80	9	14	35	120	22	14	50	11	JT-IVXLF-20
	20	80S	48		JT-IVXSD-20	70	90	M5	57	7	57	100	50	85	80	30	80	9	14	35	120	22	14	50	11	JT-IVXLF-20
	15	57	30	步进电机	JT-IVXSD-15	38.1	66.7	M4	40	5	38.1	70	35	57	50	23	54	6.6	11	27	88	15	8	36	10	JT-IVXOD-15	38.1	66.7
	15	86	45		JT-IVXSD-15	73	98.4	M6	40	6	52	95	47.5	72	60	22	70	9	14	27	95	15	8	36	10	JT-IVXOQ-1545	73	98.4
	20	86	48		JT-IVXSD-20	73	98.4	M6	57	7	58	100	50	85	80	30	80	9	14	35	120	22	14	50	11	JT-IVXLF-20	73	98.4

*带S为松下电机，不带为其它品牌电机。
