C型轴用反向挡圈

图片仅供参考

C型轴用反向挡圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YXFSX	钢(10)	磷酸盐涂层	C型轴用反向挡圈

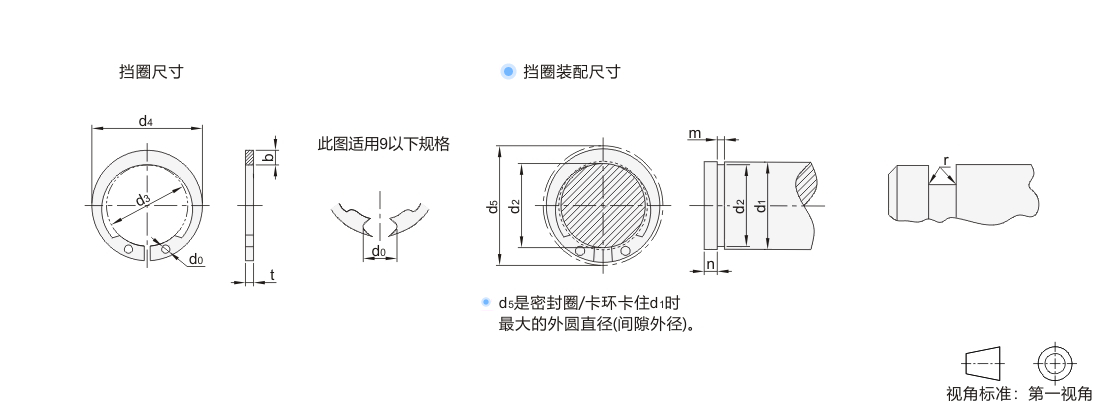

d5是密封圈/卡环卡住d1时最大的外圆直径（间隙外径）

规格	r(max)
26以下	0.13
26以上	0.25

选型参数

选型表

型号		挡圈尺寸								d5	适用于轴
代码	规格	d3		d4	t		b	d0	公差		d1	d2		m		n
代码	规格	基本尺寸	极限偏差	d4	基本尺寸	极限偏差	b	d0	公差		d1	基本尺寸	极限偏差	基本尺寸	极限偏差	最小
JT-YXFSX	6	5.6	+0.1 -0.2	8	0.5	±0.03	1.2	2.2	±0.2	8.9	6	5.7	0 -0.04	0.6	+0.1 0	1.5
	7	6.5		9.3	0.6	±0.04	1.4	2.6		10.3	7	6.7	0 -0.04	0.7	+0.14 0
	8	7.4		10.6	0.7		1.6	3		11.7	8	7.6	0 -0.06	0.8
	9	8.4		12	0.8		1.8	3.4		13.1	9	8.6	0 -0.06	0.95
	10	9.3	±0.15	13.3	1	±0.05	2	1.2	±0.3	14.5	10	9.6	0 -0.09	1.15
	11	10.2	±0.15	14.4			2.1			16	11	10.5	0 -0.11
	12	11.1	±0.18	15.5			2.2			17.2	12	11.5
	13	12		16.6			2.3			18.4	13	12.4
	14	12.9		17.5			2.3			19.4	14	13.4
	15	13.8		18.6			2.4			20.6	15	14.3
	16	14.7		19.7			2.5			21.8	16	15.2
	17	15.7		20.9			2.6			23	17	16.2
	18	16.5		21.9	1.2	±0.06	2.7	1.5		24.2	18	17		1.35
	19	17.5		23.1			2.8			25.2	19	18
	20	18.5	±0.2	24.3			2.9			27	20	19	0 -0.21
	21	19.5		25.5			3		±0.4	28	21	20
	22	20.5		26.5			3			29	22	21
	24	22.2		28.6			3.2			31.5	24	22.9				1.7
	25	23.2		29.8			3.3			33	25	23.9
	26	24.2		31			3.4			34	26	24.9
	28	25.9		33.1	1.5		3.6	1.8		36.5	28	26.6		1.65		2.1
	30	27.9		35.3			3.7			38.5	30	28.6				2.1
	32	29.6		37.4			3.9			41	32	30.3	0 -0.25			2.6
	34	31.5	±0.25	39.7			4.1			43.5	34	32.3				2.6
	35	32.2		40.6			4.2			45	35	33				3
	36	33.2		41.6	1.75	±0.JT-VMPSLCSFZMPNZFZ	4.2	2		46	36	34		1.9
	38	35.2		44			4.4			48	38	36
	40	37		46.2			4.6			51	40	38
	42	38.5	±0.4	48.1			4.8		±0.5	54	42	39.5				3.8
	45	41.5		51.3			4.9			57	45	42.5
	48	44.5		55.1			5.3			61	48	45.5
	50	45.8		56.8	2		5.5	2.5		63	50	47		2.2		4.5
	52	47.8		59			5.6			65	52	49
	55	50.8	±0.45	62.6			5.9			69	55	52	0 -0.3
	58	53.8		66			6.1			72	58	55
	60	55.8		68.4			6.3			75	60	57
	62	57.8		70.8			6.5			77	62	59
	63	58.8		72			6.6			78	63	60
	65	60.8		74.4	2.5	±0.08	6.8	3		81	65	62		2.7
	68	63.5		77.5			7			84	68	65
	70	65.5		79.9			7.2			87	70	67
	75	70.5		85.7			7.6		±0.7	92	75	72
	80	74.5		90.5			8		±0.7	98	80	76.5				5.3
