G80美标锻造强力环

图片仅供参考

G80美标锻造强力环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMNSD	合金钢	喷塑(红色)	G80美标锻造强力环
JT-YMNSU	合金钢	喷塑(红色)	G80美标子母环

选型参数

选型表

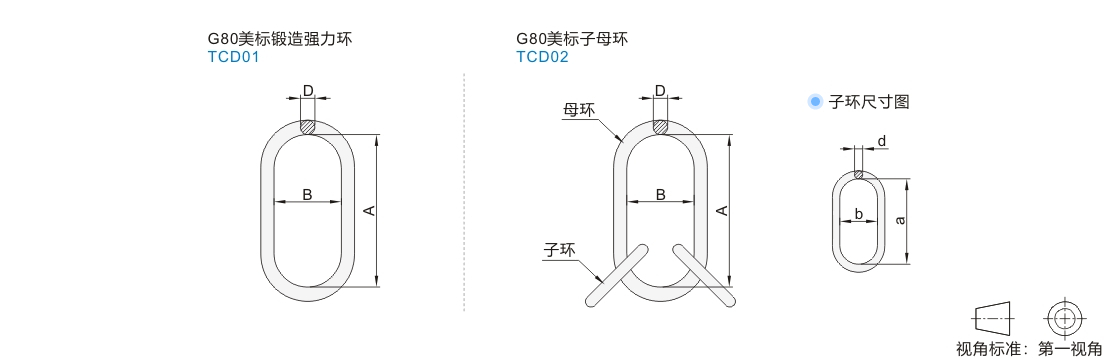

G80美标锻造强力环

型号		配合钢丝吊具工作拉力(T)	配合80级链条尺寸(英寸)	配合80级链条工作拉力(T)		A	B	D	净重 (kg)
代码	规格	配合钢丝吊具工作拉力(T)	配合80级链条尺寸(英寸)	1腿链条吊具	2腿链条吊具	A	B	D	净重 (kg)
JT-YMNSD	3.4T	3.4	1/4"	1.5	2.12	127	63.5	13	0.36
	3.4T	3.4	5/16"	2	2.8	127	63.5	13	0.36
	4T	4	5/16"	2	2.8	152	76	16	0.7
	4T	4	3/8"	3.15	—	152	76	16	0.7
	5.6T	5.6			4.25	140	70	19	0.93
	6.9T	6.9			4.25	160	90	22	1.5
	6.9T	6.9	1/2"	5.3	—	160	90	22	1.5
	11.8T	11.8	1/2"	5.3	7.5	178	89	25	2.1
	11.8T	11.8	5/8"	8	11.2	178	89	25	2.1
	17.7T	17.7	5/8"	8	11.2	222	111	32	4.24
	17.7T	17.7	3/4"	11.2	16	222	111	32	4.24
	27.7T	27.7	3/4"	11.2	16	267	135	38	7.17
	27.7T	27.7	7/8"	15	21.2	267	135	38	7.17
	38.5T	38.5	7/8"	15	21.2	305	152	45	11.55
	38.5T	38.5	1"	21.2	—	305	152	45	11.55
	46.5T	46.5	1"	21.2	30	355	178	51	17.2
	46.5T	46.5	11/4"	31.5	—	355	178	51	17.2
	64.9T	64.9	11/4"	31.5	45	406	203	57	24.5
	72.6T	72.6	—	—	—		203	63.5	30.9
	98.4T	98.4					241	70	39.5
	103T	103				457	228	76	50.34
	119T	119				508	254	82.5	65.68
	126T	126				610	305	89	90.24
	152T	152				508	254	95	89.27
	169T	169				508	254	102	103.43

与链条配合：破断拉力是工作拉力的4倍。　　与钢丝绳配合：破断拉力是工作拉力的5倍。

G80美标子母环

型号		配合钢丝吊具工作拉力(T)	配合80级链条尺寸(英寸)	配合80级链条工作拉力(T)	A	B	D	a	b	d	净重 (kg)
代码	规格	配合钢丝吊具工作拉力(T)	配合80级链条尺寸(英寸)	3腿或4腿链条吊具	A	B	D	a	b	d	净重 (kg)
JT-YMNSU	5.6T	5.6	1/4"	3.15	140±5	70±4	20±1	85±4	40±3	14±0.5	1.55
	5.6T	5.6	5/16"	4.25	140±5	70±4	20±1				1.55
	6.9T	6.9	5/16"	4.25	160±5	95±4	22±1				2.18
	6.9T	6.9	3/8"	6.7	160±5	95±4	22±1				2.18
	11.8T	11.8	3/8"	6.7	178±5	89±4	25±1	100±4	60±4	18±0.5	3.29
	17.7T	17.7	1/2"	11.2	220±6	110±5	32±1			22±1	7.18
	17.7T	17.7	5/8"	17	220±6	110±5	32±1			22±1	7.18
	27.7T	27.7	5/8"	17	267±6	135±5	38±2	180±5	100±4	30±1	12.91
	27.7T	27.7	3/4"	23.6	267±6	135±5	38±2			30±1	12.91
	38.5T	38.5	3/4"	23.6	305±7	152±5	45±2			32±1	21.25
	38.5T	38.5	7/8"	31.5	305±7	152±5	45±2			32±1	21.25
	46.5T	46.5	7/8"	31.5	356±7	178±5	50±2			38±1	30.34
	72.6T	72.6	1"	45	406±10	203±6	64±2	355±7	178±5	50±1	64.4
	98.4T	98.4	11/4"	67	406±10	241±6	70±2	406±10	203±6	60±1	94.1

与链条配合：破断拉力是工作拉力的4倍。　　与钢丝绳配合：破断拉力是工作拉力的5倍。
