蝶形铰链平型/锥孔带定位型/沉孔型

图片仅供参考

蝶形铰链平型/锥孔带定位型/沉孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理/颜色	类型
JT-QAIQD	经济型	SUS304	—	锥孔带定位孔型
JT-QAPOX	普通型	SUS316	镜面抛光	沉孔型
JT-VQAPOX	经济型	SUS304	镜面抛光	沉孔型

仅JT-QAPOX符合RoHS标准

与JT-QAPOX不同孔型请阅JT-QAPOU（请在怡合达网站搜索查看）。

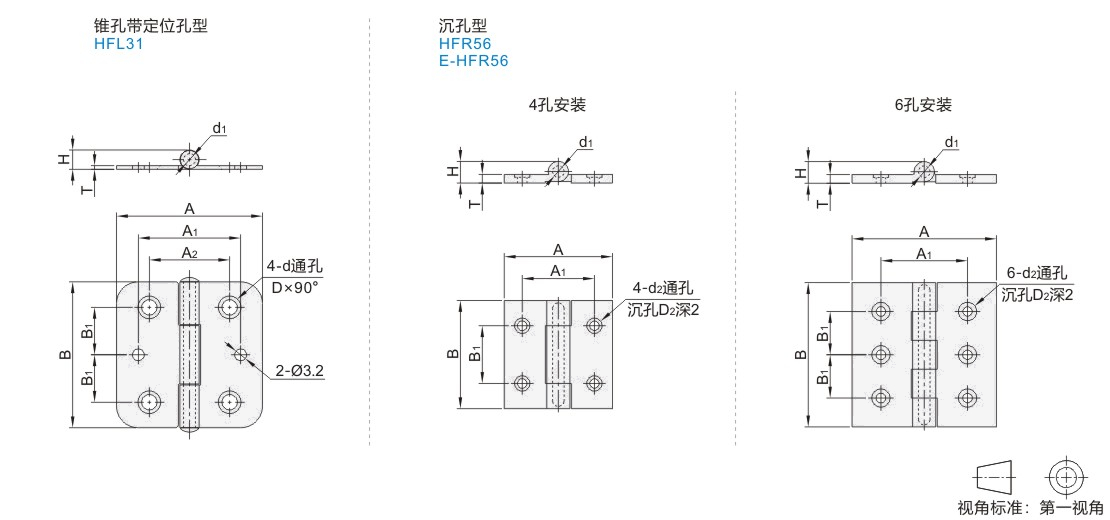

选型参数

锥位带定位孔

型号		A						B	A1				A2				B1				H			T			d1			d			D				分段数			负载 (kg)				参考重量 (kg/pcs)
代码	规格	A						B	A1				A2				B1				H			T			d1			d			D				分段数			负载 (kg)				参考重量 (kg/pcs)
JT-QAIQD	40	40						40	28				22				13				5.2			1			3			4.2			6				3			3				0.02

容许负载为使用2个时的数值。

沉孔型

型号		安装孔数						A			B				A1				B1			H			T				d1			d2			D2				负载 (kg)					参考重量 (kg/pcs)
代码	规格	安装孔数						A			B				A1				B1			H			T				d1			d2			D2				负载 (kg)					参考重量 (kg/pcs)
JT-QAPOX JT-VQAPOX	50	4孔安装						50			50				35				20			14			5				6			4.6			8.6				35					0.11
	65							65			65				40				35			14			5				6			5.6			9.6				45					0.19
	75							75			75				50				40			16			6				8			6.6			10.6				65					0.31
	100	6孔安装						100			100				60				30			16			6				8			6.6			10.6				85					0.50

容许负载为使用2个时的数值。
