底座用支座形状

选型参数

支柱孔径D(mm) *

开口型支座

图片仅供参考

开口型支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

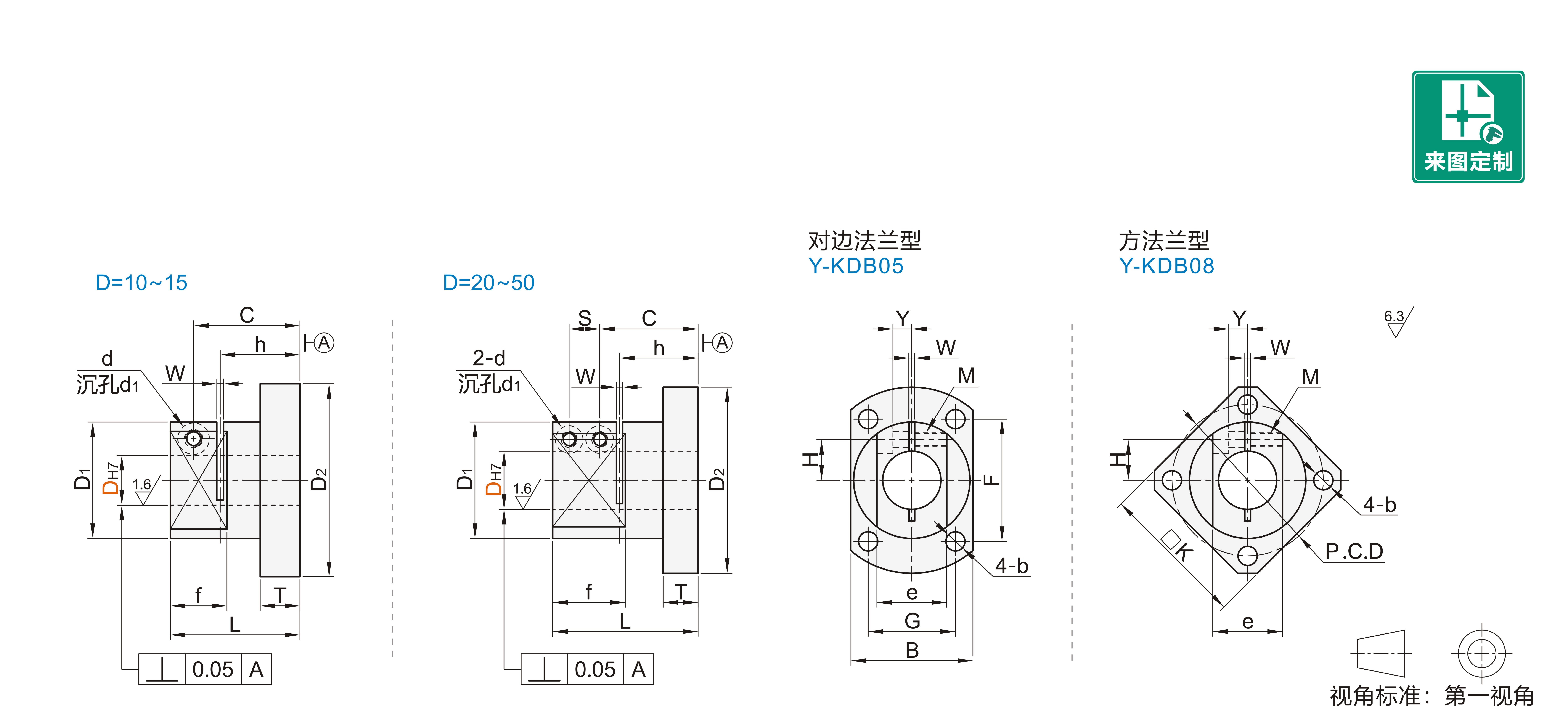

代码	材质	附件(螺钉) / (见官网)	类型
JT-RONXSO	SUS304	TAC21	对边法兰型
JT-RONXSM	SUS304	TAC21	方法兰型

选型参数

选型表

型号			D2	B	L	T	D1	F	G	b	C	S	H	Y	W	d	d1	M	h	f	e	K	P.C.D
代码	DH7		D2	B	L	T	D1	F	G	b	C	S	H	Y	W	d	d1	M	h	f	e	K	P.C.D
对边法兰型JT-RONXSO	10	+0.015 0	45	27	35	10	26	30	18	4.5	29	—	9.5	3	2	4.5	8	M4	22	15	14	35	36
	12	+0.018 0	50	31	35	10	30	34	22	4.5	29		10.5	3.5		4.5	8	M4	22	15	16	38	40
	15	+0.018 0	58	37	39	12	35	38	26	5.5	32		12.5	4		5.5	9.5	M5	24	17	19	44	46
	20	+0.0.21 0	64	41	50		40	42	30	6.6	33.8	10.5	14	6.5		5.5	9.5	M5	27	25	24	50	52
方法兰型JT-RONXSM	25		80	49	60		48	54	35	9	41.5	12	17	8		6.6	11	M6	34	28	29	62	64
	30		90	59	70	15	58	58	45	9	47	15	21	8		9	14	M8	38	34	34	68	74
	35	+0.025 0	100	65	80		64	66	48	11	55	16	23	11.5	3				44	39	41	76	82
	40		106	71	90		70	70	54	11	64	17	26	11.5					53	40	46	80	88
	50		125	87	110	18	85	80	68	14	77.5	21	32	12		11	17.5	M10	65	48	58	94	105

DH7公差、垂直度为开口前的公差。配合轴的公差建议采用g6、f8公差。
