直柱型单衬直线轴承

图片仅供参考

直柱型单衬直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-LIGMSD	SUJ2	56HRC~	—	GCr15	树脂	无密封圈	-15~80°C	单衬型
JT-LIGMSU	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80°C	单衬型
JT-LIGMSX	SUS440C	54HRC~	—	GCr15	树脂	丁腈橡胶	-15~80°C	单衬型

产品特点
产品超高级精度；
低摩擦、低噪音，耐久性好，空间占用小。

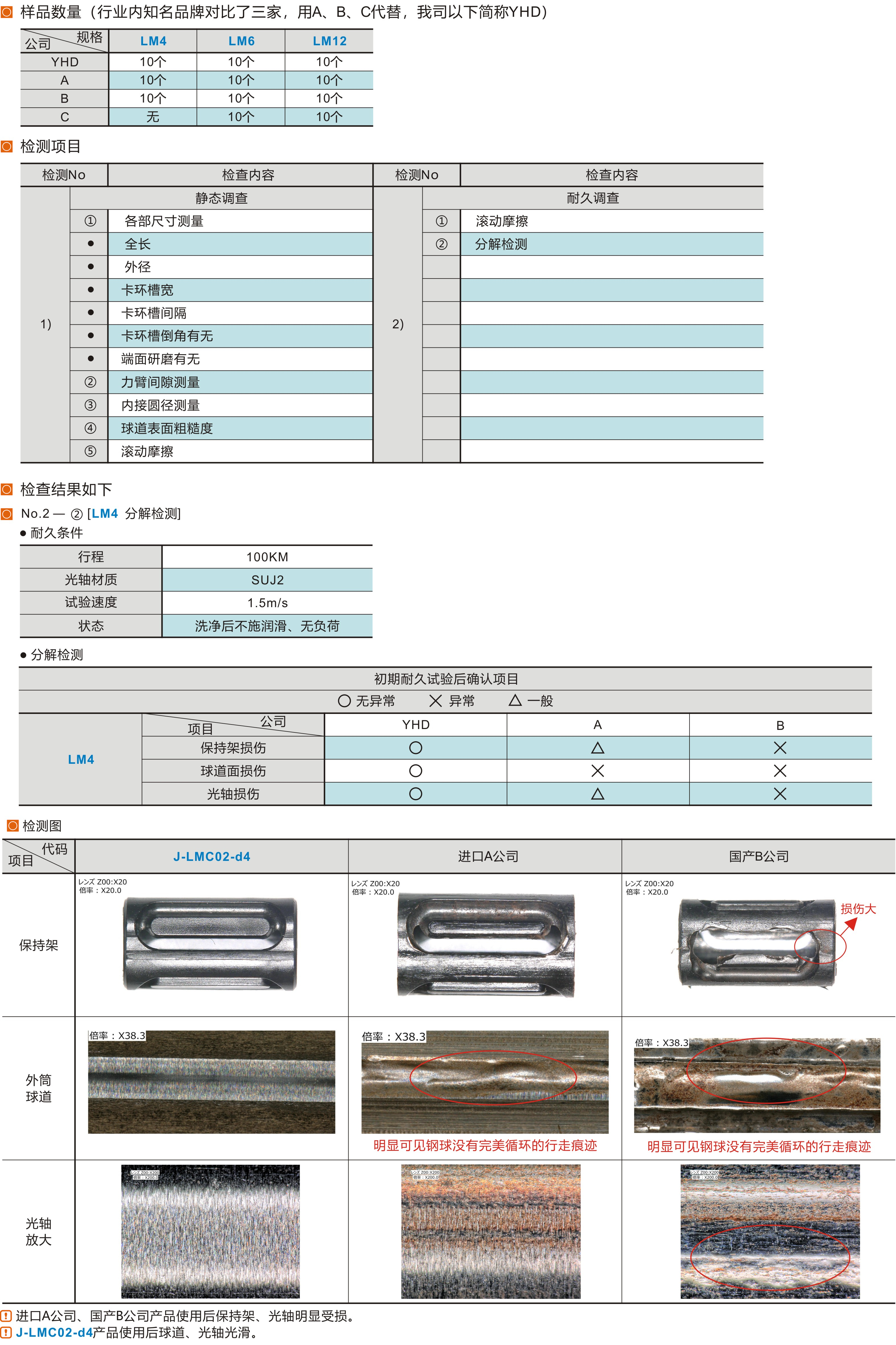

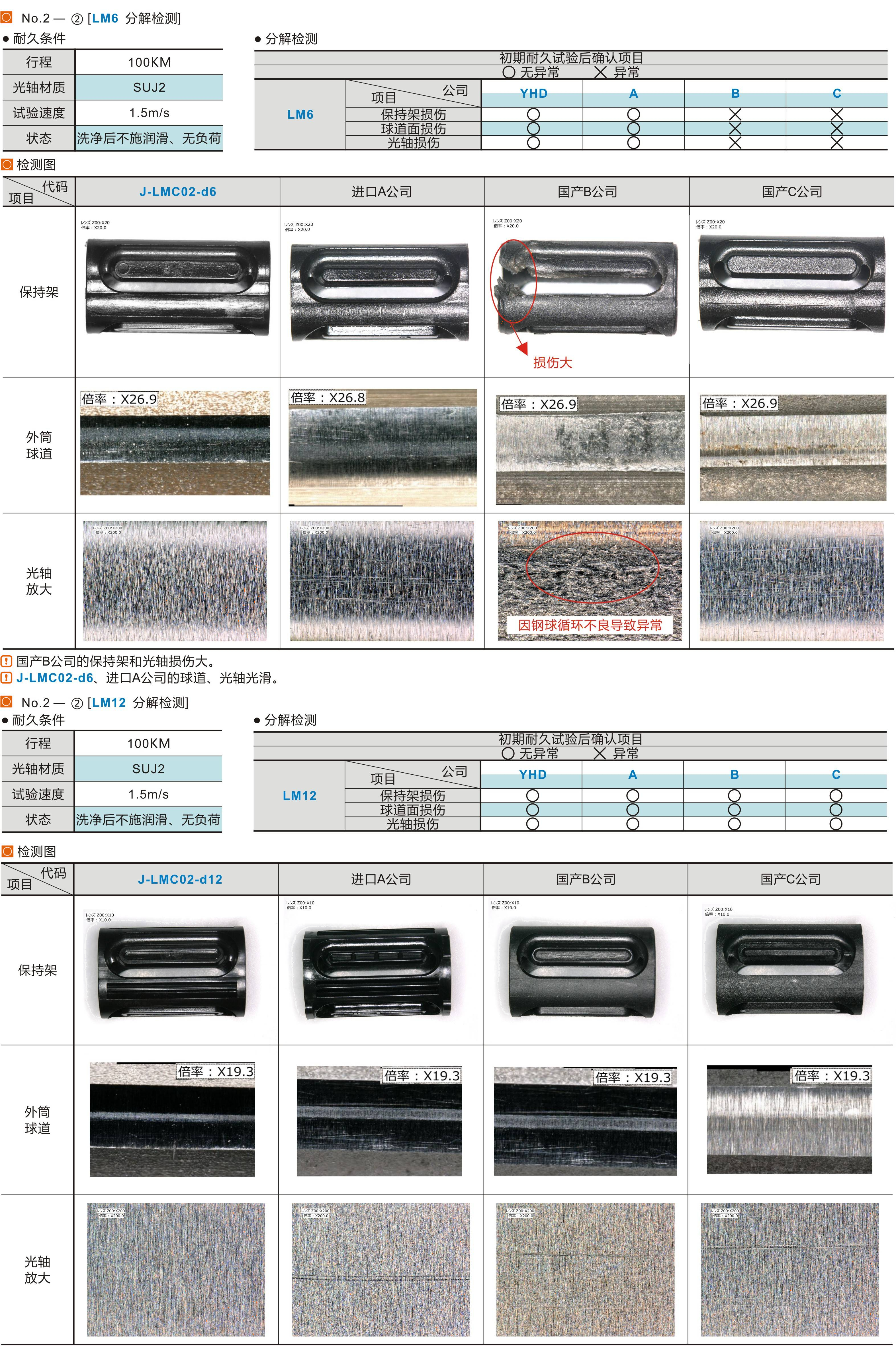

J-LMC系列品质调查报告，请在怡合达网站搜索查看。
建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。

选型参数

选型表

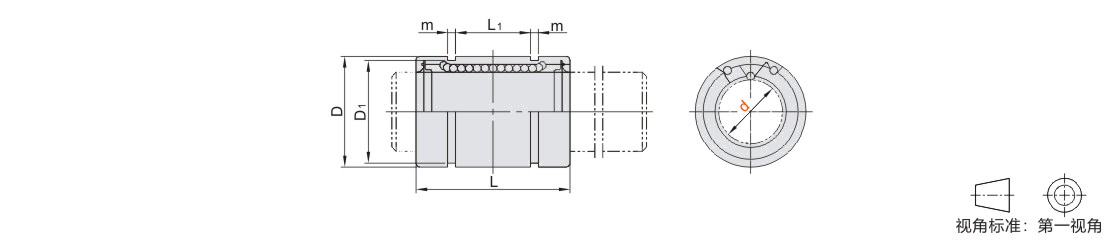

型号			D		L		L1	m	D1	滚珠列数	基本额定负载(N)
代码	d		D		L		L1	m	D1	滚珠列数	C(动)	Co(静)
JT-LIGMSD JT-LIGMSU JT-LIGMSX	(3)	0 -0.008	7	0 -0.009	10	0 -0.12	—	—	—	4	59	107
	(4)		8		12		—	—	—		82	137
	(5)		10		15		8	1.1	9.6		164	241
	(6)	0 -0.009	12	0 -0.011	19	0 -0.20	11.3		11.5		204	299
	8		15	0 -0.011	24		15.3		14.3		263	405
	10		19	0 -0.013	29		19.4	1.3	18		400	440
	12		21		30		20.4		20		412	442
	13		23		32		20.4		22		448	496
	16		28		37		23.3	1.6	27	5	796	1021
	20	0 -0.010	32	0 -0.016	42		27.3	1.6	30.5	5	859	1345

JT-LIGMSX无带（）规格。
