加强型35系列拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXROD	35	内外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头	35系列拖链
JT-KXROQ	35	内外径打开	封闭式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头	35系列拖链

本系列拖链标准型号包括一套接头(移动端、固定端各一个)。
本系列拖链不包含分隔片，分隔片需单独购买。

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级

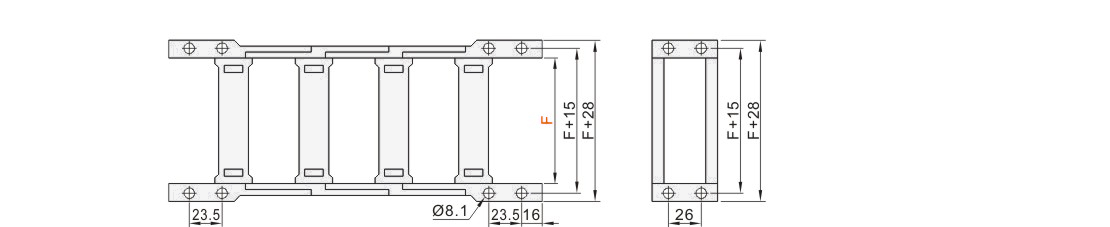

VEY51	加强型 35系列拖链用	方型	工程塑料	黑色	-20℃~100℃	UL94-HB

分隔片

代码	类型		材质	颜色	允许温度	阻燃等级
VGY50	加强型 35系列拖链用	竖隔片	工程塑料	黑色	-20℃~100℃	UL94-HB
VHY50	加强型 35系列拖链用	横隔片	工程塑料	黑色	-20℃~100℃	UL94-HB

选型参数

拖链(含接头拖链型号)

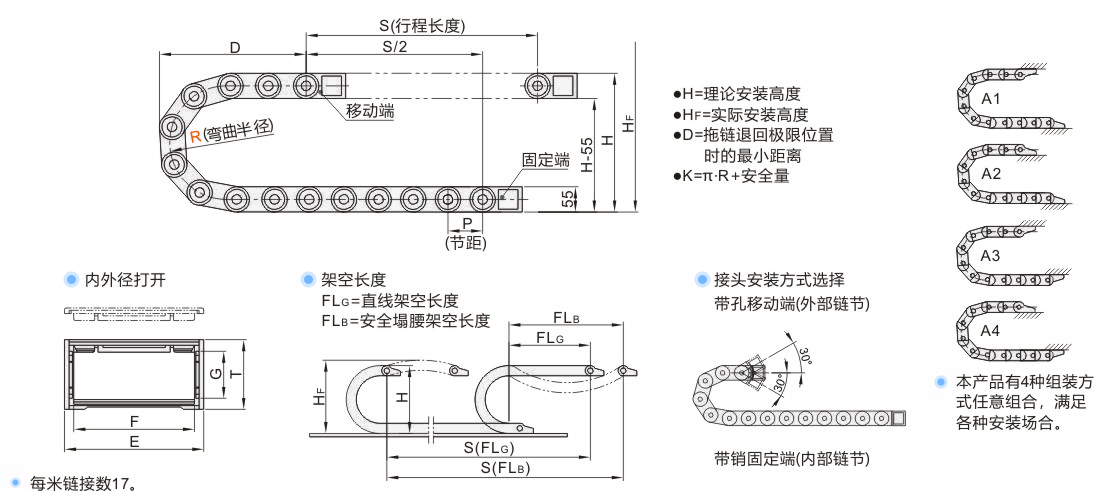

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
JT-KXROD	3550	75	1~ (最小单位1)	VEY51-F50	35	55	50	75	59	205	221	472	255	30	10	1.5	≈1.75
		100								255	246	550	305
		125								305	271	629	355
		150								355	296	707	405
	3575	75		VEY51-F75			75	100		205	221	472	255				≈1.90
		100								255	246	550	305
		125								305	271	629	355
		150								355	296	707	405
	35100	75		VEY51-F100			100	125		205	221	472	255				≈2.03
		100								255	246	550	305
		125								305	271	629	355
		150								355	296	707	405
	35125	75		VEY51-F125			125	150		205	221	472	255				≈2.17
		100								255	246	550	305
		125								305	271	629	355
		150								355	296	707	405
	35150	75		VEY51-F150			150	175		205	221	472	255				≈2.34
		100								255	246	550	305
		125								305	271	629	355
		150								355	296	707	405
	35200	75		VEY51-F200			200	225		205	221	472	255				≈2.64
		100								255	246	550	305
		125								305	271	629	355
		150								355	296	707	405
JT-KXROQ	3550	100		VEY51-F50			50	75		255	246	550	305				≈1.93
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505
	3575	100		VEY51-F75			75	100		255	246	550	305				≈2.14
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505
	35100	100		VEY51-F100			100	125		255	246	550	305				≈2.36
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505
	35125	100		VEY51-F125			125	150		255	246	550	305				≈2.58
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505
	35150	100		VEY51-F150			150	175		255	246	550	305				≈2.81
		125								305	271	629	355
		150								355	296	707	405
		200								455	346	864	505

接头

型号
代码	内宽F
代码	内宽F	VEY51	50
75
100
125
150
200

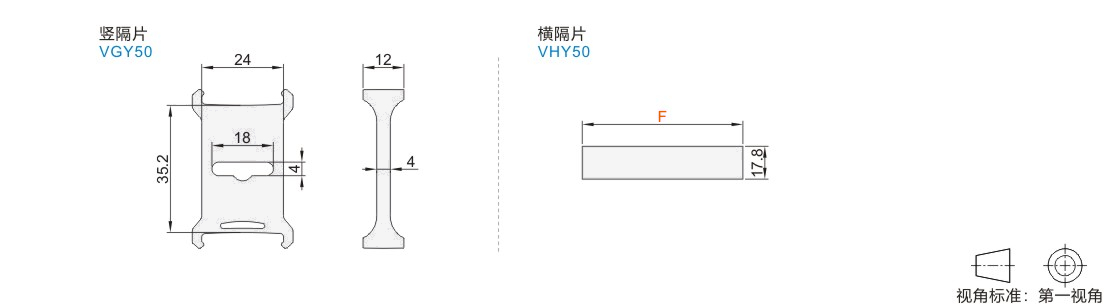

竖隔片

型号															适用拖链代码
代码						适用拖链内高G									适用拖链代码
VGY50						35									JT-KXROD JT-KXROQ

横隔片

型号		适用拖链代码
代码	适用拖链内宽F	适用拖链代码
VHY50	50	JT-KXROD JT-KXROQ VBY61 VBY63
	75
	100
	125
	150
	200
