27/35系列单节式滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-HNNSD	SUS304	—	滑块型 ● 螺纹孔
JT-HNNSX	SUS304	—	滑块型 ● 通孔

特点：
●滑轨采用耐腐蚀性能优异的SUS304不锈钢。
●内轨不可抽。
螺纹孔型
●可从滑块表面进行安装和拆卸。
●与现有产品相比，缩短了组装作业时间。
注意：
●建议不要在承受力矩负载的环境中使用。
●安装滑轨的螺丝请使用M4内六角圆头螺栓或十字孔圆头小螺丝。
●滑轨只能水平安装使用，两只滑轨最好安装在整个平面上使用。
按根销售。
承载与重量仅供参考。

选型参数

选型表

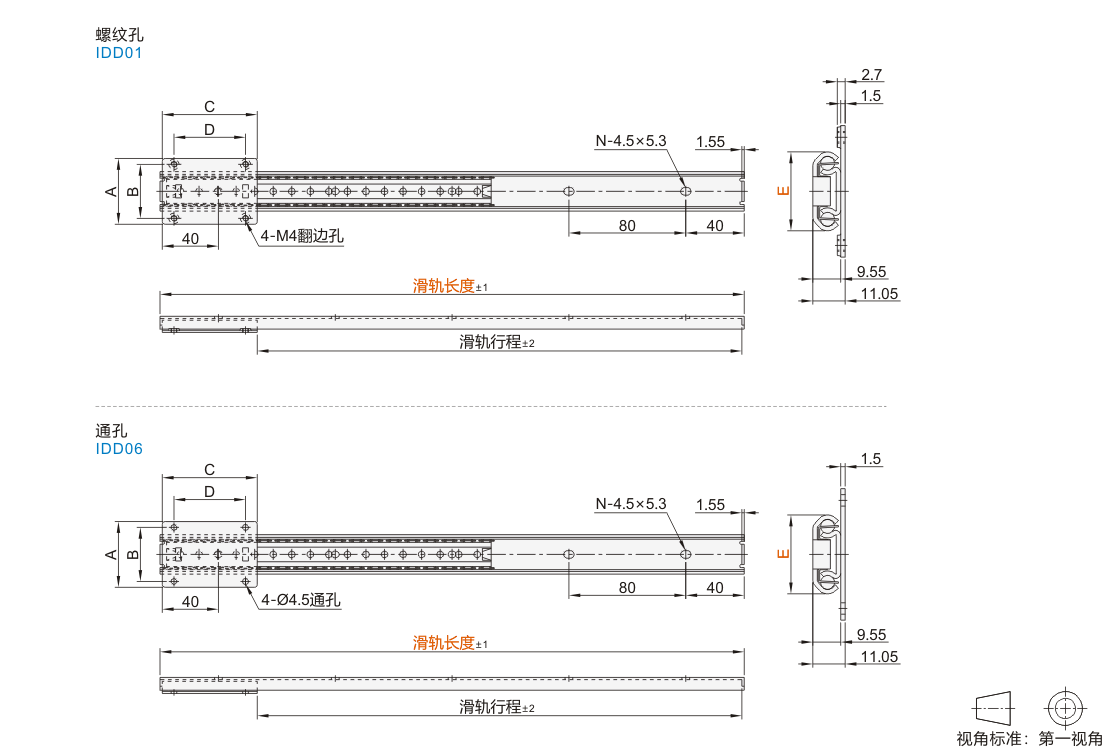

型号			行程	A	B	C	D	N (孔数)	承重(1根)	参考重量(kg/pcs)
代码	E	滑轨长度	行程	A	B	C	D	N (孔数)	承重(1根)	JT-HNNSD	JT-HNNSX
螺纹孔 JT-HNNSD 通孔 JT-HNNSX	27	160	91.9	45	37	65	49	2	65N	0.19	0.23
		240	171.9					3		0.23	0.27
		320	251.9					4		0.27	0.33
		400	331.9					5		0.33	0.4
		480	411.9					6		0.37	0.47
		560	491.9					7		0.45	0.58
		640	571.9					8		0.53	0.63
		720	651.9					9		0.57	0.72
	35	160	56.9	60	47.6	100	84	2	120N	0.19	0.23
		240	136.9					3		0.23	0.27
		320	216.9					4		0.27	0.33
		400	296.9					5		0.33	0.4
		480	376.9					6		0.37	0.47
		560	456.9					7		0.45	0.58
		640	536.9					8		0.53	0.63
		720	616.9					9		0.57	0.72
		800	696.9					10		—	0.78
		880	776.9					11			0.86
		960	856.9					12			0.92
		1040	936.9					13			0.98
		1200	1096.9					15			1.04
