定位销锥角R型带肩螺栓固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-ROOSD	螺栓固定型 / 圆型	SCM435	淬火硬度33 ~38HRC	—
JT-ROODD	螺栓固定型 / 多棱型	SCM435	淬火硬度33 ~38HRC	—
JT-ROIFD	止动螺丝型 / 圆型	SCM435	淬火硬度33 ~38HRC	—
JT-ROIXD	止动螺丝型 / 多棱型	SCM435	淬火硬度33 ~38HRC	—
JT-ROOSU	螺栓固定型 / 圆型	SCM435	淬火硬度33 ~38HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
JT-ROODU	螺栓固定型 / 多棱型	SCM435	淬火硬度33 ~38HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
JT-ROIOD	止动螺丝型 / 圆型	SCM435	淬火硬度33 ~38HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
JT-ROILD	止动螺丝型 / 多棱型	SCM435	淬火硬度33 ~38HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
JT-ROOSQ	螺栓固定型 / 圆型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)螺纹部防渗处理	—
JT-ROODQ	螺栓固定型 / 多棱型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)螺纹部防渗处理	—
JT-ROIOQ	止动螺丝型 / 圆型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)螺纹部防渗处理	—
JT-ROILQ	止动螺丝型 / 多棱型	SCM420	渗碳淬火硬度56HRC～(深度0.8～1.2)螺纹部防渗处理	—
JT-ROOSO	螺栓固定型 / 圆型	SKS3	淬火硬度58 ~61HRC	—
JT-ROODO	螺栓固定型 / 多棱型	SKS3	淬火硬度58 ~61HRC	—
—	止动螺丝型 / 圆型	SKS3	淬火硬度58 ~61HRC	—
—	止动螺丝型 / 多棱型	SKS3	淬火硬度58 ~61HRC	—
JT-ROOSX	螺栓固定型 / 圆型	SKS3	淬火硬度58 ~61HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
JT-ROODX	螺栓固定型 / 多棱型	SKS3	淬火硬度58 ~61HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
—	止动螺丝型 / 圆型	SKS3	淬火硬度58 ~61HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
—	止动螺丝型 / 多棱型	SKS3	淬火硬度58 ~61HRC,镀层硬度850HV ~	镀硬铬,镀层厚度3~5μm
—	螺栓固定型 / 圆型	SUS304	—	—
—	螺栓固定型 / 多棱型	SUS304	—	—
JT-ROIOL	止动螺丝型 / 圆型	SUS304	—	—
JT-ROILL	止动螺丝型 / 多棱型	SUS304	—	—
JT-ROOSM	螺栓固定型 / 圆型	SUS440C	淬火硬度48 ~53HRC	—
JT-ROODM	螺栓固定型 / 多棱型	SUS440C	淬火硬度48 ~53HRC	—
JT-ROIOM	止动螺丝型 / 圆型	SUS440C	淬火硬度48 ~53HRC	—
—	止动螺丝型 / 多棱型	SUS440C	淬火硬度48 ~53HRC	—

工艺孔加工条件：P·B≥4且R≥3。（工艺孔详细尺寸见产品简介）

选型参数

螺帽固定型

型号			最小单位0.1	最小单位0.1	最小单位1	V	S	R	M	W
代码	Dh7		P	B	L	V	S	R	M	W

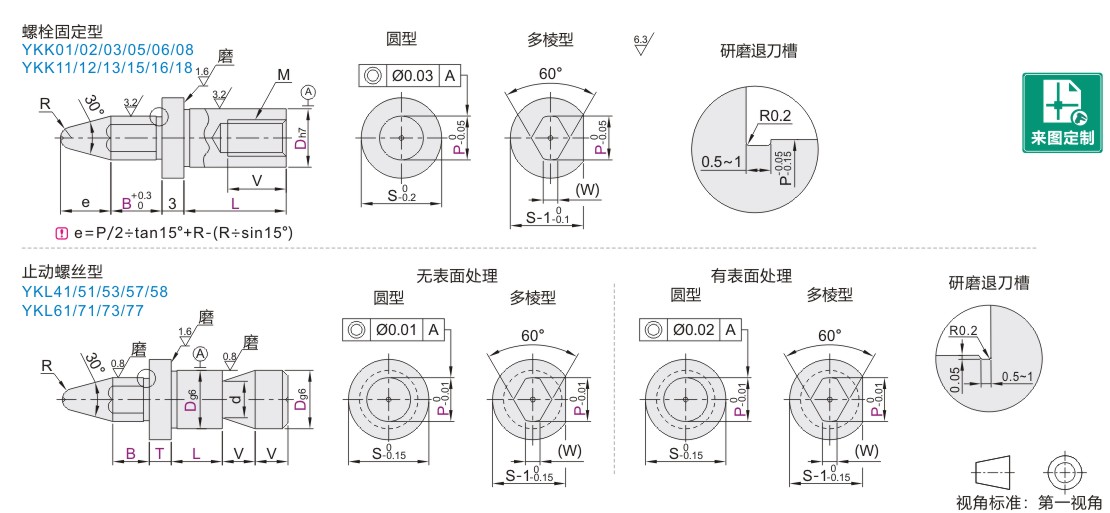

圆型多棱型 JT-ROOSD JT-ROODD JT-ROOSU JT-ROODU JT-ROOSQ JT-ROODQ JT-ROOSO JT-ROODO JT-ROOSX JT-ROODX JT-ROOSM JT-ROODM	6	0 -0.012	3.0~8.0	2.0~35.0 (B≤P×4)	10~16	5	9	1	M3	1~2
	8	0 -0.015	3.0~10.0		12~20	6	11	1.5	M4	1~2
	10		4.5~12.0		15~20	8	13	2	M5	1~3
	10T		4.5~12.0		18~20	8	13	2	M6	1~3
	12	0 -0.018	7.0~14.0		15~20	8	15	3	M5	4
	16	0 -0.018	13.0~18.0		21~32	12	19	4	M8	5
	20	0 -0.021	16.0~22.0		21~40	12	23	4	M8	5

W尺寸D6、D8：P>5.0时，W=2；D10、10T：P<5.0时，W=1，P=5.0~7.0时，W=2，P>7.0时W=3。

止动螺丝型

型号			最小单位0.1		最小单位1	最小单位0.1	V	S	d	R	适用的止动螺丝	W
代码	Dg6		P	B	L	T	V	S	d	R	适用的止动螺丝	W
圆型多棱型 JT-ROIFD JT-ROIXD JT-ROIOD JT-ROILD JT-ROIOQ JT-ROILQ JT-ROIOL JT-ROILL JT-ROIOM	6	-0.004 -0.012	3.0~7.0	2.0~28.0	5~12	2.0~10.0	8	9	4	1	M5	1(2)
	8	-0.005 -0.014	3.0~9.0	2.0~35.0	5~12			11	5	1.5	M5	1(2)
	10	-0.005 -0.014	5.0~12.0	3.0~35.0	8~17			13	7	2	M6	2(3)
	12	-0.006 -0.017	7.0~13.0	3.0~35.0	10~20		10	15	9	3	M6	4
	16	-0.006 -0.017	13.0~16.0	5.0~35.0	12~22			19	13	4	M8	5
	20	-0.007 -0.020	16.0~20.0	5.0~35.0	15~22			23	17	4	M8	5

带( )W尺寸D6·D8: P>5.0时, W=2; D10: P>7时, W=3。

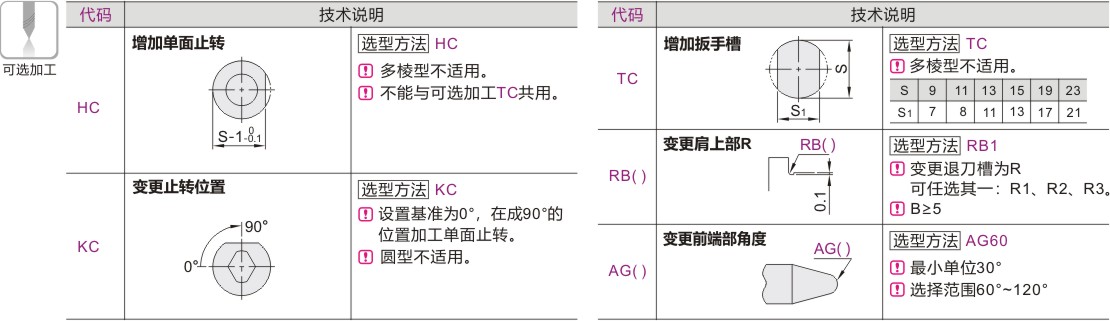

可选加工参数
