滚珠丝杠轴端固定型

图片仅供参考

滚珠丝杠轴端固定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	产地	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠/螺帽	类型
JT-IMYSU	日本	SCM450	SCM415H	高频淬火	渗碳淬火	58～62HRC	标准螺帽型
JT-IMYDU	中国大陆	SCM450	SCM415H	高频淬火	渗碳淬火	58～62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

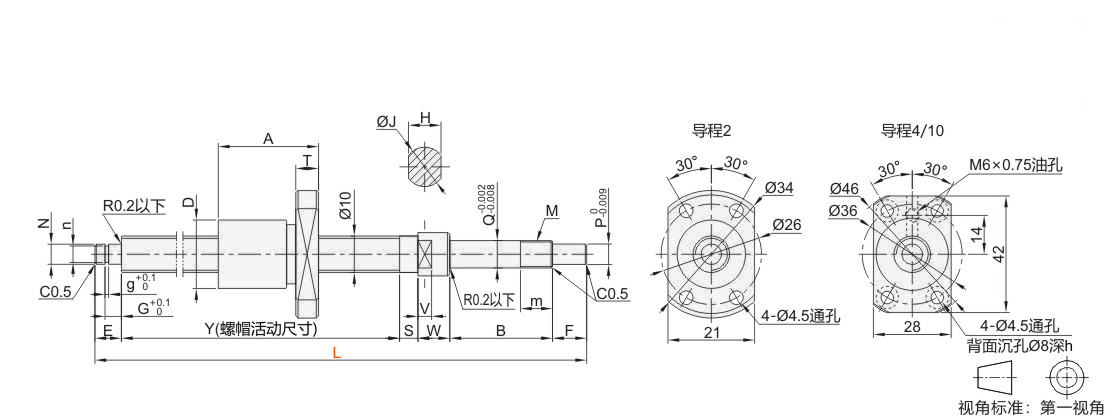

型号			L	精度等级	Y	A		D		T	E	G	g	N		n		B	F	M	m	P	Q	S	W	V	H		J	h		螺帽环圈数	螺纹旋向	基本额定负载(kN)
代码	丝杠轴径	导程	L	精度等级	Y	JT-IMYSU	JT-IMYDU	D		T	E	G	g	N		n		B	F	M	m	P	Q	S	W	V	H		J	JT-IMYSU	JT-IMYDU	螺帽环圈数	螺纹旋向	C(动)	Co(静)
JT-IMYSU JT-IMYDU	10	2	143	C5	L-58	22	22	17	-0.006 -0.017	5	9	6.8	0.8	6	-0.002 -0.010	5.7	0 -0.06	27	10	M8×1	9	6	8	4	8	4	10	0 -0.2	11.5	—	—	1圈×3列	右旋	1.5	2.9
			193
			243
			293
		4	180		L-70	34	34	26	-0.007 -0.020	10	10	7.9	0.9	8	-0.004 -0.012	7.6	0 -0.08	30	15	M10×1	10	8	10	5	10	5	12	0 -0.25	14	4	4.5	2.5圈×1列		2.1	2.7
		10	240		L-73	39	32.5																	8								1.5圈×1列		1.3	1.6
		10	390		L-73	39	32.5																	8								1.5圈×1列		1.3	1.6

如需其它长度可来图定制。
