选择代码

代码参数

D公差

材质

硬度

表面处理

选型参数

外径D(mm) *

长度L(mm) *

12~800/0.1

左端螺纹大小M(mm) *

右端螺纹大小N(mm) *

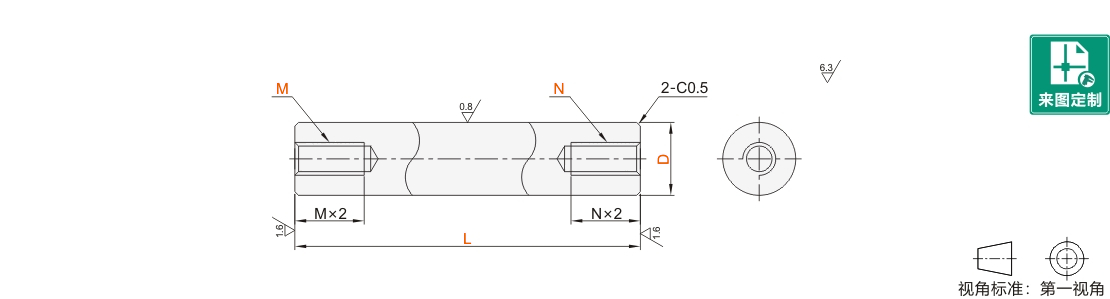

直杆式两端内螺纹转轴

图片仅供参考

直杆式两端内螺纹转轴

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	D公差	材质	表面处理	类型
JT-GBHSD	g6	S45C	发黑	两端内螺纹型 ● 标准型
JT-GBHSU	g6	S45C	无电解镀镍	两端内螺纹型 ● 标准型
JT-GBHDX	g6	SUS304	—	两端内螺纹型 ● 标准型
JT-GBHUD	g6	SCM435 硬度28~33HRC	发黑	两端内螺纹型 ● 标准型
JT-GBHUU	g6	SCM435 硬度28~33HRC	无电解镀镍	两端内螺纹型 ● 标准型
JT-GBHFD	h7	S45C	发黑	两端内螺纹型 ● 标准型
JT-GBHFU	h7	S45C	无电解镀镍	两端内螺纹型 ● 标准型
JT-GBHFX	h7	SUS304	—	两端内螺纹型 ● 标准型
JT-GBHXD	h9	S45C	发黑	两端内螺纹型 ● 标准型
JT-GBHXU	h9	S45C	无电解镀镍	两端内螺纹型 ● 标准型
JT-GBHXX	h9	SUS304	—	两端内螺纹型 ● 标准型

D	g6	h7	h9
4~6	-0.004 -0.012	0 -0.012	0 -0.030
8·10	-0.005 -0.014	0 -0.015	0 -0.036
12~18	-0.006 -0.017	0 -0.018	0 -0.043
20~30	-0.007 -0.020	0 -0.021	0 -0.052
35~50	-0.009 -0.025	0 -0.025	0 -0.062

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

g6

型号		最小单位0.1 L	M·N
代码	Dg6	最小单位0.1 L	M·N
JT-GBHSD JT-GBHSU JT-GBHDX JT-GBHUD JT-GBHUU	4	12.0~200.0	2
	5	12.0~250.0	2.6 3
	6	18.0~300.0	4
	8	18.0~400.0	4 5 6
	10	18.0~500.0	4 5 6
	12	25.0~600.0	5 6 8
	13	25.0~600.0	5 6 8
	15	25.0~700.0	5 6 8 10
	16	25.0~800.0	5 6 8 10
	17	35.0~800.0	5 6 8 10 12
	18		5 6 8 10 12
	20		5 6 8 10 12 16
	22		5 6 8 10 12 16
	25	45.0~800.0	5 6 8 10 12 16
	30	55.0~800.0	8 10 12 16 20
	35	65.0~800.0	8 10 12 16 20 24
	40	75.0~800.0	12 16 20 24 30
	50	95.0~800.0	16 20 24 30

h7

型号		最小单位0.1 L	M·N
代码	Dh7	最小单位0.1 L	M·N
JT-GBHFD JT-GBHFU JT-GBHFX	4	12.0~200.0	2
	5	12.0~250.0	2.6 3
	6	18.0~300.0	3 4
	8	18.0~400.0	3 4 5 6
	10	18.0~500.0	4 5 6
	12	25.0~600.0	5 6 8
	15	25.0~700.0	5 6 8 10
	20	35.0~800.0	5 6 8 10 12 16
	25	45.0~800.0	5 6 8 10 12 16
	30	55.0~800.0	8 10 12 16 20
	35	65.0~800.0	8 10 12 16 20 24
	40	75.0~800.0	12 16 20 24 30
	50	95.0~800.0	16 20 24 30

h9

型号		最小单位0.1 L	M·N
代码	Dh9	最小单位0.1 L	M·N
JT-GBHXD JT-GBHXU JT-GBHXX	4	12.0~200.0	2
	5	12.0~250.0	2.6 3
	6	18.0~300.0	3 4
	8	18.0~400.0	3 4 5 6
	10	18.0~500.0	4 5 6
	12	25.0~600.0	5 6 8
	15	25.0~700.0	5 6 8 10
	20	35.0~800.0	5 6 8 10 12 16
	25	45.0~800.0	5 6 8 10 12 16
	30	55.0~800.0	8 10 12 16 20
	35	65.0~800.0	8 10 12 16 20 24
	40	75.0~800.0	12 16 20 24 30
	50	95.0~800.0	16 20 24 30

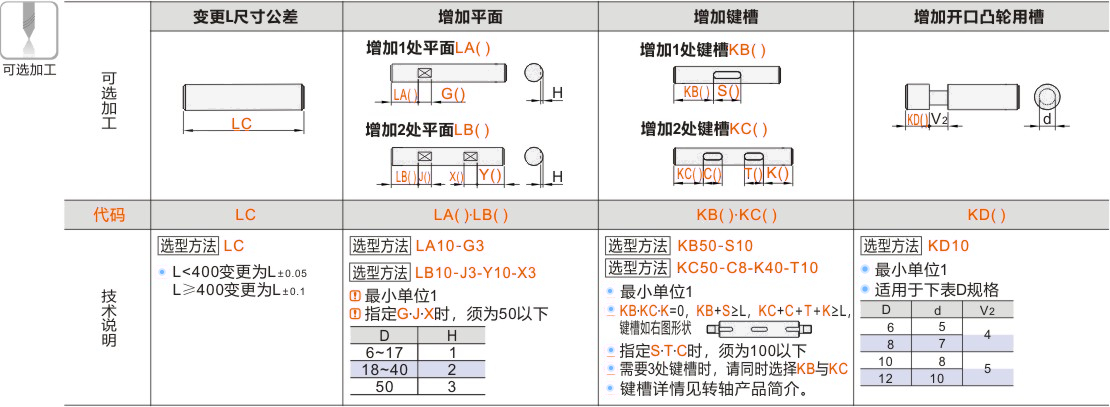

可选加工参数

产品名称

暂未上传文档资料
