规格 *

拆卸式铰链平型

图片仅供参考

拆卸式铰链平型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	拔插方向	材质	表面处理	类型
JT-QAYMX	左侧	钛合金	抛丸处理	拔插型 ● 左右偏置锥孔型
JT-QAYMM	右侧	钛合金	抛丸处理	拔插型 ● 左右偏置锥孔型
JT-QAYQU	左侧	钛合金	抛丸处理	拔插型 ● 锥孔型
JT-QAYQL	右侧	钛合金	抛丸处理	拔插型 ● 锥孔型

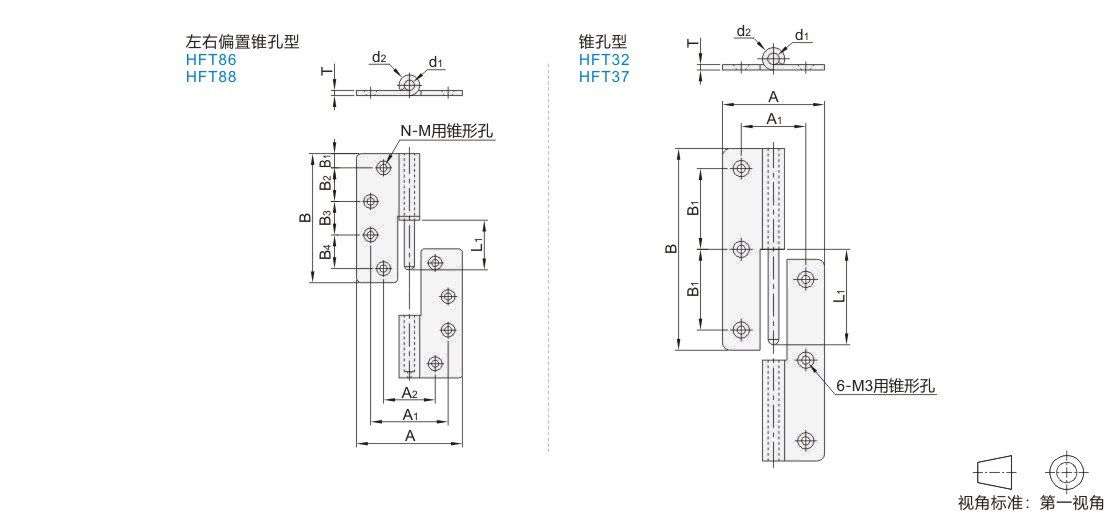

图示为左侧拔插型。

选型参数

左右偏置锥孔型

型号		A	B	A1	A2	B1	B2	B3	B4	L1	d1	d2	T	N	M	参考重量 (Kg/pcs）
代码	规格	A	B	A1	A2	B1	B2	B3	B4	L1	d1	d2	T	N	M	参考重量 (Kg/pcs）
JT-QAYMX JT-QAYMM	65	50	65	36	30	10.5	22	—	22	26	5	10.5	2.5	6	M4	0.06
	75	70	75	50	40	10.5	27	—	27	29	6	12	3	6	M5	0.1
	100	82	100	60	40	11	26	26	26	39	8	16	4	8	M5	0.2

锥孔型

型号		A	B	A1	B1	L1	d1	d2	T	负载 (Kg）	参考重量 (Kg/pcs）
代码	规格	A	B	A1	B1	L1	d1	d2	T	负载 (Kg）	参考重量 (Kg/pcs）
JT-QAYQU JT-QAYQL	50	32	50	21	20	24	4	7.3	1.5	7	0.02
	64	36	64	24	24	31		7.3	1.5	10	0.02
	75	38	75	24	30	35		8.3	2	15	0.04

容许负载为使用2个时的数值。
