凸轮轴承随动器一字槽安装

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

圆柱型D公差：

球面型D公差:	0 -0.05

带密封型工作温度-20℃~80℃，连续使用建议60℃以下；不带密封型工作温度-20℃~120℃，连续使用建议100℃以下。
不承诺品牌。

选型参数

选型表

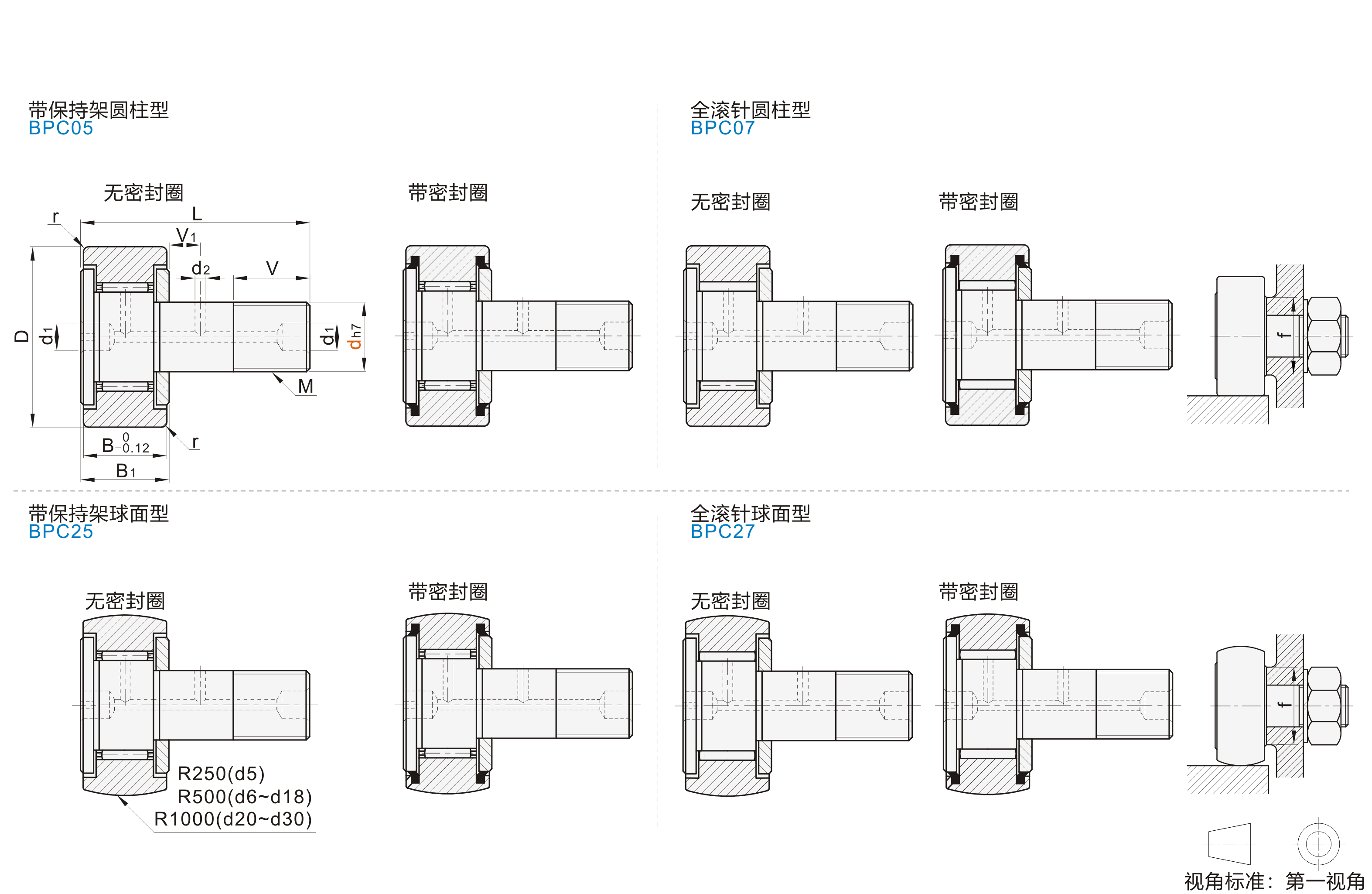

型号			密封圈	D	M×螺距	B B1		L	d1	d2	V	V1	r	f(min)	基本额定负载(KN)
代码	dh7														带保持架		全滚针
代码	dh7														Cr(动)	Cor(静)	Cr(动)	Cor(静)
JT-XFMSO JT-XFMSL JT-XFMUO JT-XFMUL	5	0 -0.012	PP (带密封圈) — (无密封圈)	13	M5×0.8	9	10	23	—	—	7.5	—	0.3	9.3	2.02	1.71	3.03	2.56
	6	0 -0.012		16	M6×1.0	11	12	28			8			11	2.93	2.92	5.58	6.8
	8	0 -0.015		19	M8×1.25	11	12	32			10			13	3.4	3.79	6.54	8.96
	10			22	M10×1.25	12	13	36	4		12			16	4.34	5.51	7.66	11.6
	10C			22	M10×1.0
	10A			26	M10×1.25
	10D			26	M10×1.0
	12	0 -0.018		30	M12×1.5	14	15	40	6	3	13	6	0.6	21	6.33	7.83	10.8	15.76
	12A			32	M12×1.5	14	15	40			13	6		21	6.33	7.83	10.8	15.76
	16			35	M16×1.5	18	19.5	52			17	8		26	9.6	14.64	16.56	30.08
	18			40	M18×1.5	20	21.5	58			19	8	1	29	11.84	20.16	20.24	41.04
	20			52	M20×1.5	24	25.5	66	8	4				34	16.56	27.68	26.56	51.6
	20A	0 -0.021		47	M20×1.5	24	25.5	66			21	9		34	16.56	27.68	26.56	51.6
	24			62	M24×1.5	29	30.5	80			25	11		40	24.4	42.08	37.28	73.6
	24A			72	M24×1.5	29	30.5	80			25	11		40	24.4	42.08	37.28	73.6
	30			80	M30×1.5	35	37	100			32	15		49	36.32	68.08	54.16	115.2
	30A			85
	30B			90

d5~d8没有加工d1/d2润滑孔，不能补充润滑脂，d10以下无d2润滑孔。 d5~d8螺杆不通，d10螺杆半通，d10以上螺杆通孔。

型号		最大静态容许负载 (KN)		最大紧固扭矩 (N·m)	极限转速(rpm)		重量(g)
代码	d	最大静态容许负载 (KN)			极限转速(rpm)		重量(g)
代码	d	带保持架	全滚针		带保持架	全滚针	带保持架	全滚针
JT-XFMSO JT-XFMSL JT-XFMUO JT-XFMUL	5	1.01	1.51	1.6	13440	6720	10.3	11
	6	1.56	1.56	2.7	11200	5600	18.5	19
	8	3.7	3.7	6.5	8400	4200	28.5	29
	10	5.51	6.92	13.8	6720	3360	45	46
	10C						45	46
	10A						60	61
	10D						60	61
	12	7.83	10.56	21.9	5600	2800	95	97
	12A	7.83	10.56	21.9	5600	2800	105	107
	16	14.64	18.56	58.5	4200	2100	170	173
	18	20.16	24.88	86.2	3733	1860	250	255
	20	27.68	30	119	3360	1680	460	465
	20A	27.68	30	119	3360	1680	385	390
	24	41.6	41.6	215	2800	1400	815	820
	24A	41.6	41.6	215	2800	1400	1140	1140
	30	68.08	68.72	438	2240	1120	1870	1870
	30A						2030	2030
	30B						2220	2220

上表中极限转速数值适用于润滑脂的型号。采用油润滑的型号极限转速为上述数值的160%。
