球头杆端关节轴承弯杆型

图片仅供参考

球头杆端关节轴承弯杆型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	球头座 / 材质	球头座 / 材质	伸出杆 / 热处理	密封圈 / 材质	类型
JT-XZVSD	锌合金	碳钢	淬火	橡胶	正常系列 ● 球头型 ● 弯杆型

选型参数

选型表

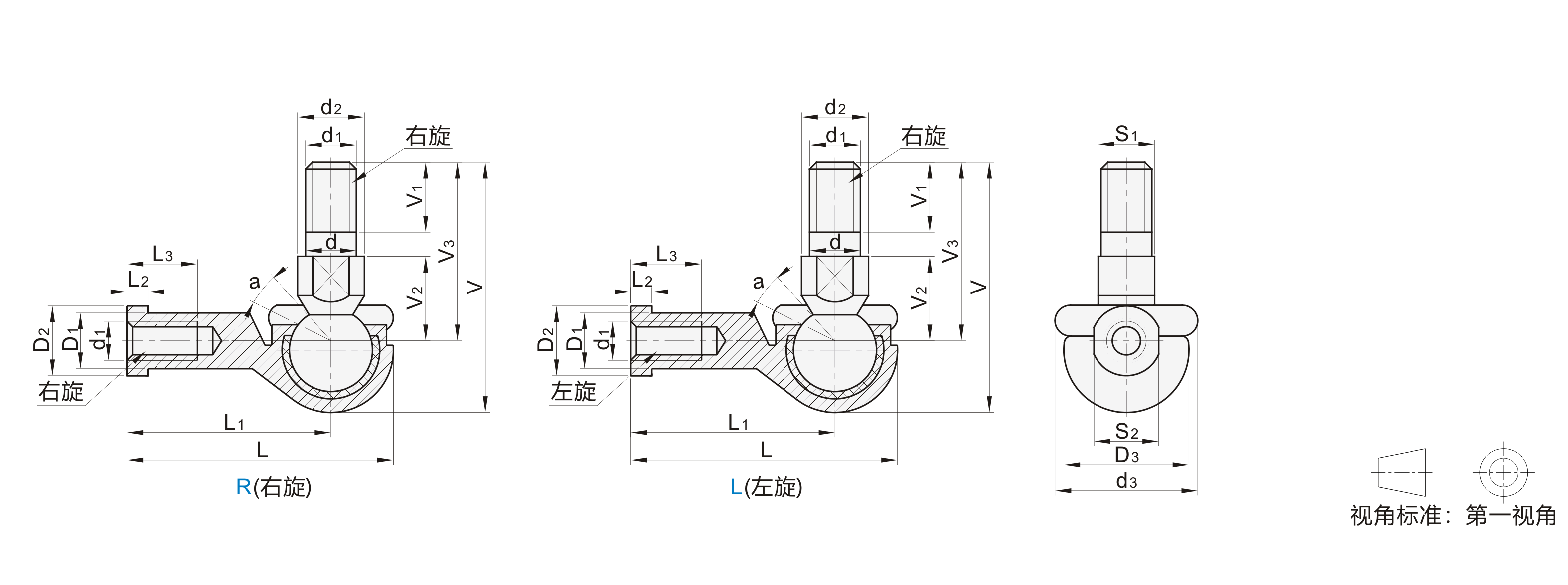

型号		螺纹旋向	d	d1	d2 (min)	d3 (min)	V (max)	V1 (min)	V2	V3 (max)	S1	L (max)	L1	L2 (max)	L3 (min)	D1 (max)	D2 (max)	D3 (max)	S2	a°≈	负荷 (KN)	重量 (kg)
代码	轴承规格	螺纹旋向	d	d1	d2 (min)	d3 (min)	V (max)	V1 (min)	V2	V3 (max)	S1	L (max)	L1	L2 (max)	L3 (min)	D1 (max)	D2 (max)	D3 (max)	S2	a°≈	负荷 (KN)	重量 (kg)
JT-XZVSD	SQ5-RS	R (右旋) L (左旋)	5	M5×0.8	8.5	18	31	8	10	21	7	35	27	4.5	14	9	12	16	9	25	2.2	0.026
	SQ6-RS		6	M6×1	10	22	38	11	14	28.5	8	40	30	6	14	10	13	20	11		3.5	0.039
	SQ8-RS		8	M8×1.25	12	25.5	42.5	12	16	31	10	48	36	7	17	12.5	16.5	23	14		6.6	0.068
	SQ10-RS		10	M10×1.25	14	29	50.5	15	17	37	11	57	43		21	15	19	27	17		10	0.112
	SQ12-RS		12	M12×1.25	17	33	59	17	19	42	15	66	50		25	17.5	22	31	19		16	0.164
	SQ14-RS		14	M14×1.5	19	38	73.5	22	21.5	56	17	75	57	8	26	20	25	36	22		19	0.254
	SQ16-RS		16	M16×1.5	22	44	83	23	23.5	60	19	84	64	8	32	22	27	40	22	20	26	0.336
	SQ18-RS		18	M18×1.5	23	45	90	25	26.5	68	20	93	71	10	34	25	31	44	27		33	0.464
	SQ20-RS		20	M20×1.5	27	50	93	25	27	68	24	99	77	10	35	27.5	34	44	30		45	0.538
	SQ22-RS		22	M22×1.5	27	52	95	26	28	70	24	109	84	12	41	30	37	50	32	16	48	0.713
