斜角型拖链梳状板

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	横梁	打开方向	腔数	材质	颜色	防尘等级	静音等级	允许温度	阻燃等级	附件	类型
JT-RCMBDD	桥式	内外径打开	单腔	工程塑料	黑色	ISOCLASS3	37db	-30℃~130℃	UL94-V2	接头	无尘静音型

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。

本系列拖链不包含分隔片，分隔片需单独购买。

每米链节数=1000÷节距P

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级
Y-SCF11	无尘静音型拖链用	工程塑料	黑色	-30℃~130℃	UL94-V2

请根据拖链的内高G及分隔片的尺寸，选择分隔片合适的数量。

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
JT-RCMNDD	无尘静音型拖链用	有	工程塑料	黑色	-30℃~130℃	UL94-V2

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	节距P	内宽F	外宽E	内高G	外高T	最大电缆直径	最大负载(kg/m)	最大架空长度(m)	重量(kg/m)
代码	规格	弯曲半径R	链节数 N	接头	节距P	内宽F	外宽E	内高G	外高T	最大电缆直径	最大负载(kg/m)	最大架空长度(m)	重量(kg/m)
JT-RCMBDD	1520	28 38 48	1~	JT-RCMNDD	20	20	34	15	22	12	1.4	0.8	0.32
	1540	28 38 48			20	40	54	15	22	12	1.4	0.8	0.35
	2216	35 45 75 100 120			22	16	30	22	29	15	1.8	1.1	0.43
	2227					27	41			18			0.47
	2237					37	51						0.51
	2247					47	61						0.55
	2267					67	81						0.67
	2277					77	91						0.69
	2635	50 70 90 120 150			28	35	55	26	38	22	7		0.9
	2650					50	70						0.98
	2655					55	75						1.02
	2675					75	95						1.12
	26100					100	120						1.27
	26125					125	145						1.41
	26150					150	170						1.59
	26175					175	195						1.74
	26200					200	220						1.84
	4035	75 100 125 150 200			35	35	55	40	52	28	9.5	1.6	1.00
	4050					50	70						1.06
	4055					55	75						1.09
	4075					75	95						1.17
	40100					100	120						1.29
	40125					125	145						1.39
	40150					150	170						1.53
	40175					175	195						1.65
	40200					200	220						1.73
	4950	75 100 120 140 200 250 300			45	50	80	49	70	34	14.5	2.2	2.59
	4975					75	105						2.74
	49100					100	130						2.90
	49125					125	155						3.11
	49150					150	180						3.31
	49165					165	195						3.41
	49175					175	205						3.48
	49200					200	230						4.18
	49250					250	280						4.76
	49300					300	330						5.32
	5575	125 140 190 220 270 390			60	75	115	55	85	38	28.5	2.7	3.56
	55100					100	140						3.66
	55125					125	165						3.97
	55150					150	190						4.16
	55175					175	215						4.33
	55200					200	240						4.64
	55250					250	290						5.06
	55300					300	340						5.48
	55350					350	390						6.09
	55400					400	440						6.66

在选择安装高度时，应当参考表中实际安装高度HF值。
架空长度选型请参考：架空长度与负载关系图，超长或超载时请致电怡合达。
如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
另拖链理论长度计算公式请登录怡合达电商平台使用选型小工具进行计算。

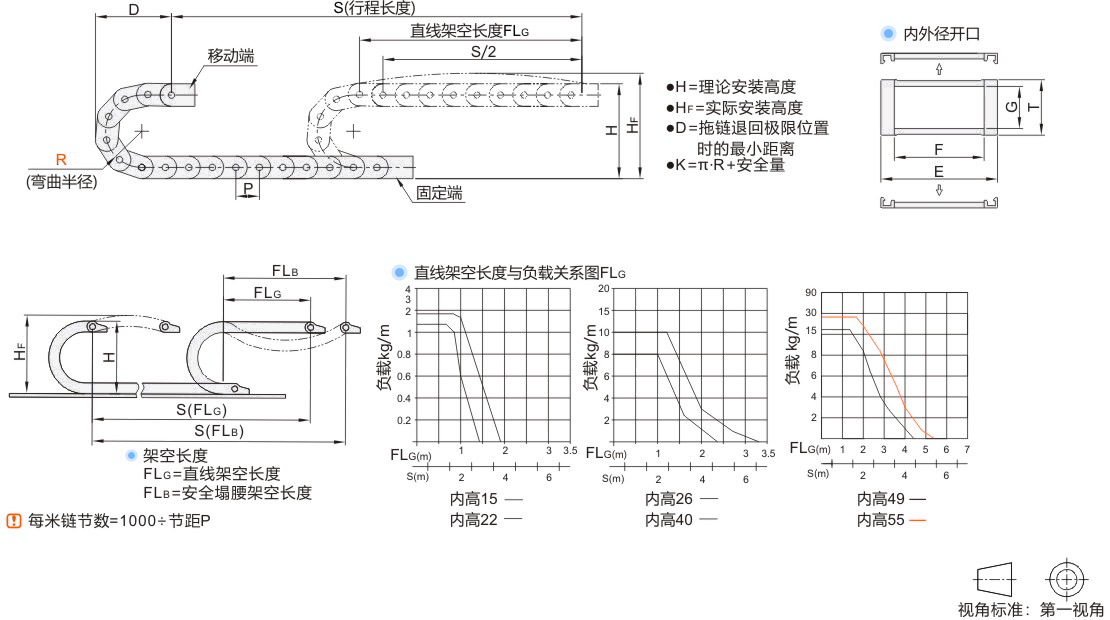

安装尺寸

内高G	弯曲半径R	实际安装高度HF	理论安装尺寸
内高G	弯曲半径R	实际安装高度HF	H	D	K
15	28	109	79	59	128
	38	129	99	69	160
	48	149	119	79	192
22	35	136	106	72	154
	45	156	126	82	185
	75	216	186	110	280
	100	266	236	135	358
	120	306	276	155	421
26	50	176	146	149	311
	70	216	186	135	367
	90	256	226	182	422
	120	316	286	221	533
	150	376	346	232	589
40	75	248	218	226	471
	100	298	268	251	550
	125	348	318	276	628
	150	398	368	301	706
	200	498	468	351	863
49	75	283	243	279	587
	100	333	293	304	665
	120	373	333	324	728
	140	413	373	344	791
	200	533	493	404	979
	250	633	593	454	1136
	300	733	693	504	1293
55	125	398	358	389	854
	140	428	388	404	901
	190	528	488	454	1058
	220	588	548	484	1152
	270	688	648	574	1309
	390	928	888	654	1686

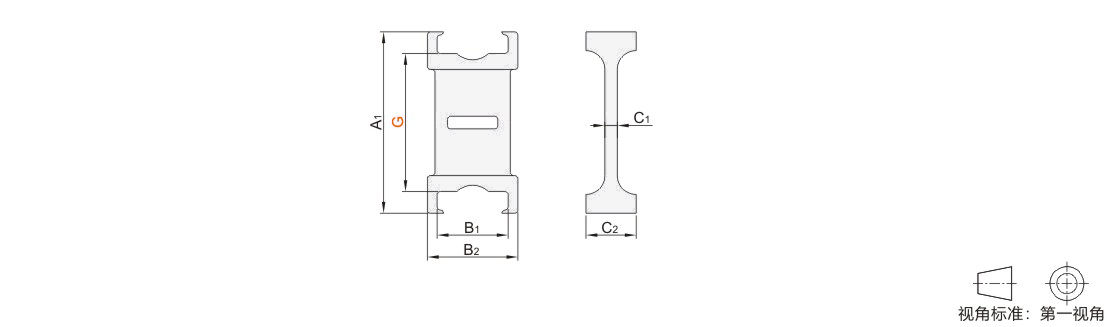

分隔片

型号		A1	B1	B2	C1	C2
代码	拖链内高G	A1	B1	B2	C1	C2
Y-SCF11	15	21.9	8.1	11	2	8
	22	28.9	11.3	14.4	2	8
	26	33	13	16.6	3.2	9.6
	40	47		17.2	3.2	9.6
	49	64.8		21	7	14.6
	55	76.8	18	25.4	7	14.6

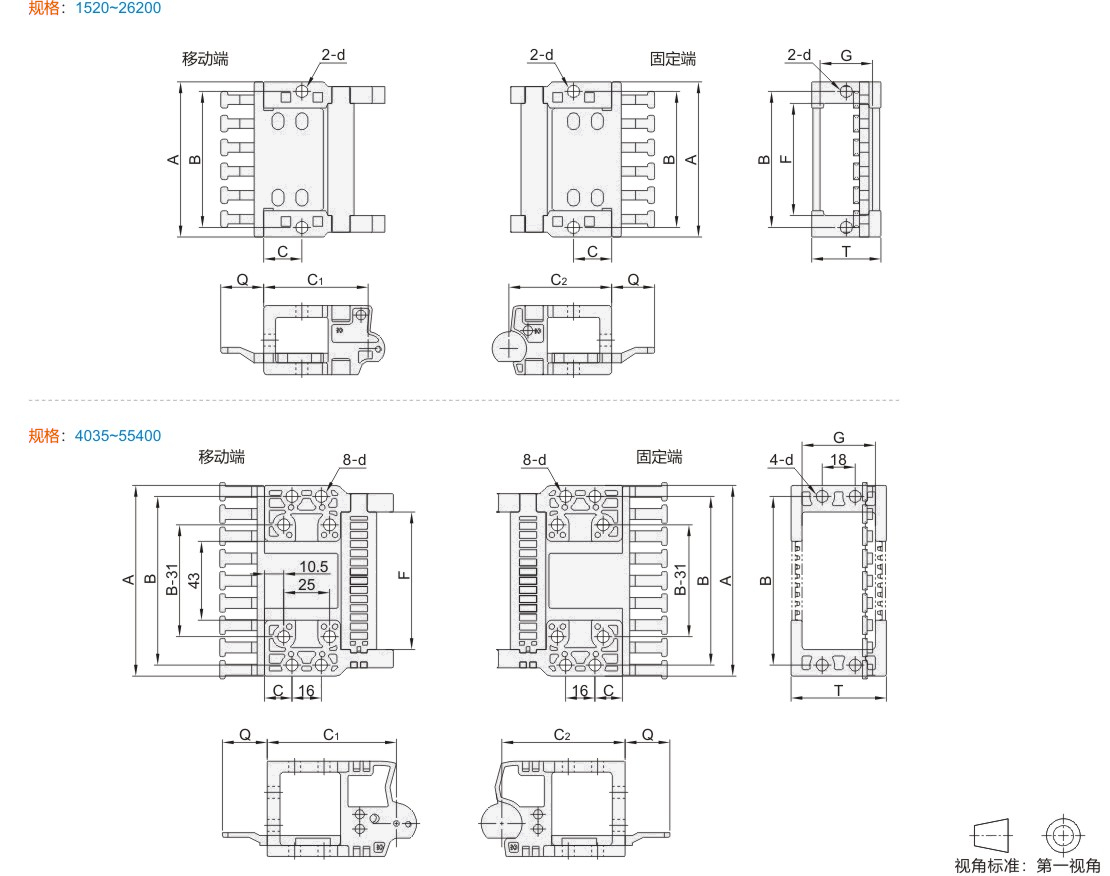

接头

型号		A	B	C	C1	C2	Q	F	G	T	d
代码	规格	A	B	C	C1	C2	Q	F	G	T	d
JT-RCMNDD	1520	38	30	15	41	42	18	20	15	22	5
	1540	58	50	15	41	42	18	40	15	22
	2216	34	26	16	43.8	43.1	18	16	22	29
	2227	45	37					27
	2237	55	47					37
	2247	65	57					47
	2267	85	77					67
	2277	95	87					77
	2635	63	49	15	56	52.2	22	35	26	38	5.6
	2650	78	64					50
	2655	83	69					55
	2675	103	89					75
	26100	128	114					100
	26125	153	139					125
	26150	178	164					150
	26175	203	189					175
	26200	228	214					200
	4035	55	52		70.5	67.5	24.5	35	40	52	6.5
	4050	70	67					50
	4055	75	72					55
	4075	95	92					75
	40100	120	117					100
	40125	145	142					125
	40150	170	167					150
	40175	195	192					175
	40200	220	217					200
	4950	80	62	19	97	96	—	50	49	70	6.5
	4975	105	87					75
	49100	130	112					100
	49125	155	137					125
	49150	180	162					150
	49165	195	177					165
	49175	205	187					175
	49200	230	212					200
	49250	280	262					250
	49300	330	312					300
	5575	115	90	26	143	134		75	55	82	11
	55100	140	115					100
	55125	165	140					125
	55150	190	165					150
	55175	215	190					175
	55200	240	215					200
	55250	290	265					250
	55300	340	315					300
	55350	390	365					350
	55400	440	415					400
